切割机传动棘轮式进给轮结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:692359
  • 切割机传动棘轮式进给轮结构设计
  • 切割机传动棘轮式进给轮结构设计
  • 切割机传动棘轮式进给轮结构设计

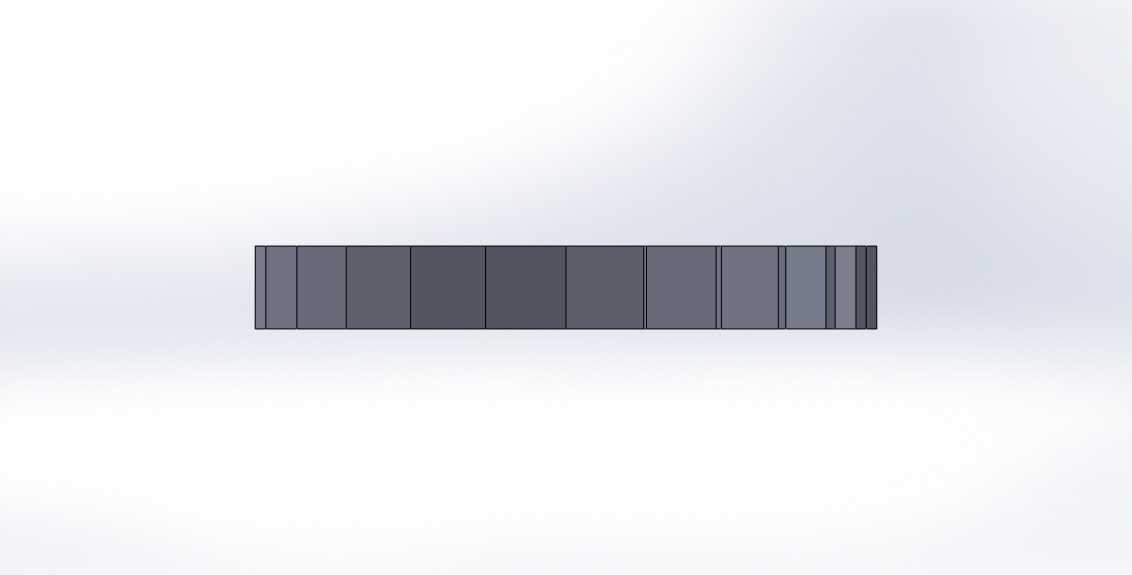

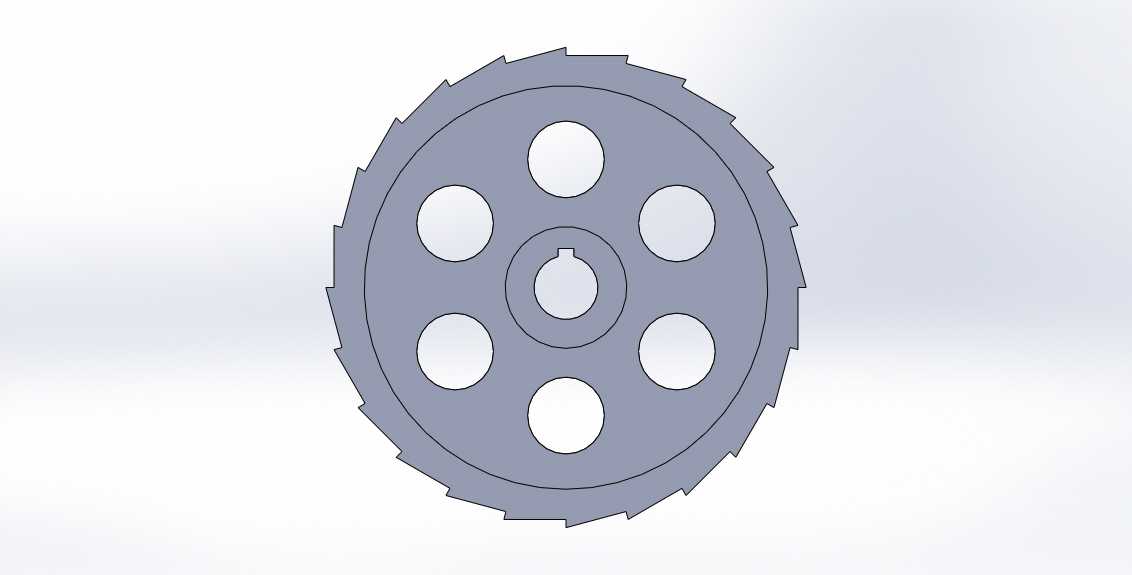

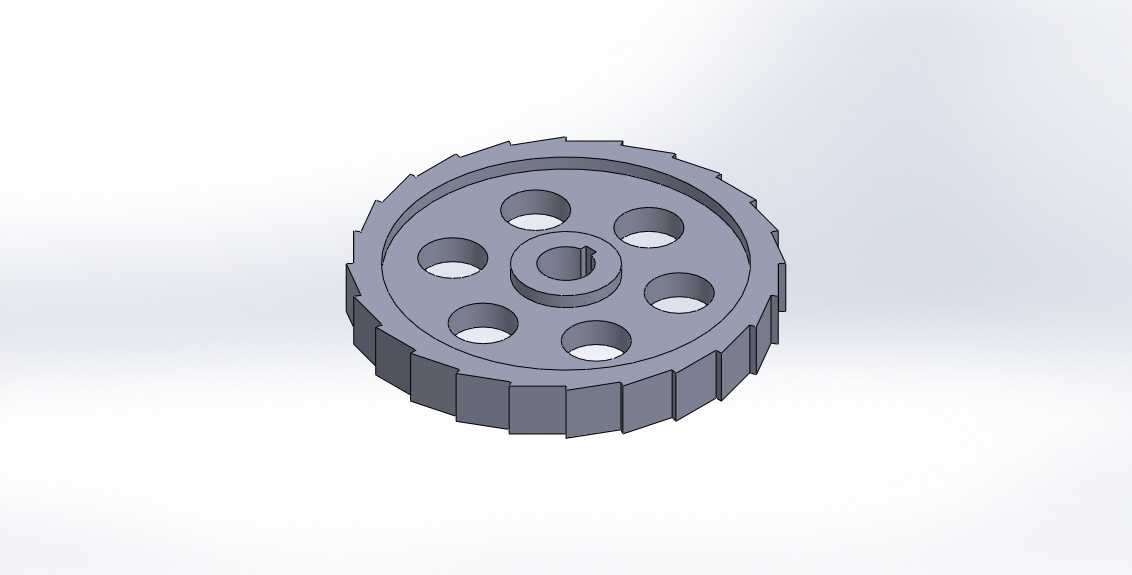

  这款轮状零件是型材切割机进给机构里的核心传动棘轮,日常在金属型材下料、管材裁切作业场景中,承担着定长进给的间歇传动功能,和棘爪配合实现单向步进传动,避免裁切过程中工件反向窜动,保障裁切尺寸精度。从结构设计来看,整体采用盘式棘轮构型,外圆周均匀分布矩形棘齿,齿形角度经过反复校核,既保证棘爪卡入时的啮合深度足够,不会出现跳齿打滑,又能在进给复位时让棘爪顺利滑过齿顶,不会出现卡滞。轮体中心设计有带键槽的安装轴孔,键槽采用标准平键适配尺寸,装配时可以直接和进给传动轴配合,通过平键传递扭矩,轴孔的公差带选用过渡配合,既保证装配后同轴度符合要求,又不会出现过盈量过大导致装配困难的问题。轮盘本体上均匀分布六个圆形减重孔,孔位沿圆周等角度排布,

  在不降低轮体整体结构强度、不影响棘齿受力性能的前提下,尽可能降低零件自身重量,减少传动过程中的转动惯量,让进给动作更平顺,同时也能节省原材料,降低加工成本。轮体的辐板厚度经过受力仿真验证,在承受最大进给扭矩时,辐板的形变量控制在允许范围内,不会出现辐板变形导致棘齿啮合错位的问题。安装边界方面,这款棘轮的轴向定位依靠轴肩和轴端挡圈实现,轮体两端面的平面度公差控制在0.02mm以内,装配后和传动轴的垂直度符合传动要求,不会出现运转时的端面跳动。外圆棘齿的齿顶圆、齿根圆都和中心轴孔保持严格同轴,保证每个棘齿和棘爪啮合时的接触位置一致,磨损均匀,延长零件使用寿命。在实际设备适配中,这款棘轮可以直接替换多数台式型材切割机的进给棘轮配件,

  安装时不需要对原有设备的安装位做额外改动,轴孔尺寸、棘齿模数、轮体外径都和常规400型型材切割机的进给机构参数匹配。设计过程中特意对棘齿的受力面做了强化处理的结构预留,加工时可以对齿面做高频淬火处理,提升齿面硬度,抵抗棘爪频繁啮合带来的磨损,而轮体芯部保持较好的韧性,避免承受冲击载荷时出现轮体碎裂的问题。六个减重孔的位置特意避开了棘齿的受力传力路径,不会因为开孔导致应力集中,每个减重孔的边缘都设计有微小的倒角,去除加工毛刺,避免装配和维护时划伤操作人员,同时也减少应力集中点,提升零件的疲劳强度。在传动逻辑上,这款棘轮和复位弹簧、棘爪组件配合,当操作人员扳动进给手柄时,棘爪卡入棘齿间隙带动轮体转动,进而带动送料辊完成工件的定长送进,

  当手柄复位时,棘爪沿棘齿斜面滑回,轮体保持锁止状态,不会因为工件的裁切反力出现回转,保证每一次送进的尺寸一致,减少裁切尺寸误差。从加工工艺角度来看,这款零件的结构适合采用粉末冶金成型或者铸钢毛坯后机加工的方式生产,外圆棘齿可以采用铣齿加工一次成型,中心孔和键槽可以通过插削或者线切割加工,六个减重孔可以直接在毛坯成型时预留,或者后续钻孔加工,整体加工工序简单,适合批量生产,能够很好控制制造成本,适配切割机这类通用五金加工设备的配件供应链需求。在实际使用场景中,不管是五金加工门店的日常型材下料,还是小型金属加工厂的批量管材裁切,这款棘轮都能稳定承担进给传动的功能,即使在连续作业的工况下,也能保持稳定的啮合精度,不会因为长时间运转出现齿面过度磨损、跳齿等问题,有效降低设备的维护频率,提升裁切作业的整体效率。
