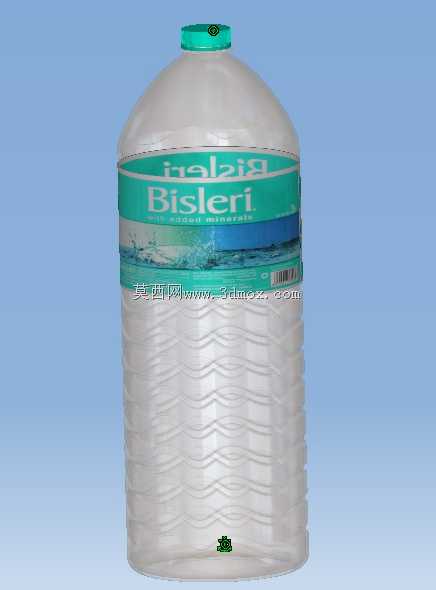

大容量Bisleri饮用水包装瓶结构设计

　　日常快消品流通领域里，大容量饮用水包装是终端配送、家庭储水、公共场景供水的核心载体，这款Bisleri品牌的大容量水瓶，在结构设计上完全围绕民用饮用水的全流通使用场景做了针对性优化。从实际使用场景来看，这类10L以上规格的包装瓶，主要覆盖社区便利店整箱配送、写字楼公共饮水点临时补水、户外小型活动集体供水、家庭短期储水等场景，需要同时满足堆码承重、搬运握持、倾倒防漏、多次启闭密封的多重需求，建模过程中完全采用实体零件特征搭建，没有依赖复杂的曲面高阶建模模块，所有结构特征都可以直接对接注塑模具的开模工艺要求，不存在无法脱模的倒扣或者壁厚突变问题。

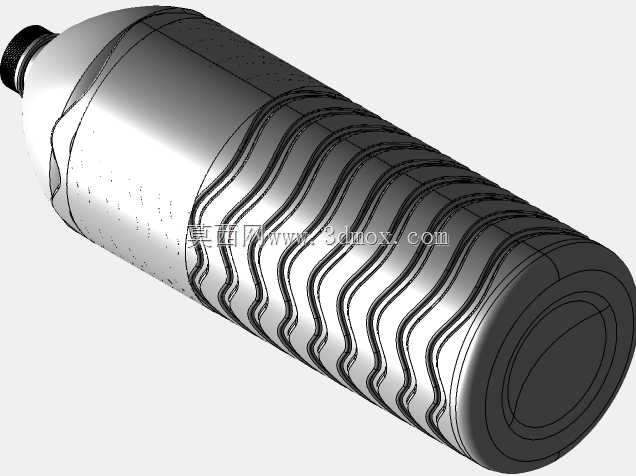

　　瓶身主体的周向波浪形加强筋结构，是整个设计的核心功能点，这类环形凹凸的波纹结构，首先可以在不增加瓶身原材料克重的前提下，大幅提升塑料瓶的环向刚度与轴向承重能力，满水状态下多层堆码时，瓶身不会出现侧向鼓胀或者轴向塌陷的问题，适配仓储物流环节的标准托盘堆码要求，堆码层数可以达到常规光面瓶身的1.8倍以上。同时这些波纹结构在用户握持搬运时，可以形成天然的防滑接触面，即使瓶身外壁沾有冷凝水，手部施力时也不会出现打滑脱手的情况，不需要额外在瓶身粘贴防滑标签或者增加软胶护套，进一步控制了包装的整体成本。

　　瓶口部分采用标准的大口径螺旋密封结构，瓶盖与瓶口的配合螺纹采用梯形牙型，密封面设计了两道环形密封筋，首次启闭时可以形成清晰的防伪断裂环，用户多次开合后依然可以保持可靠的密封性能，满瓶倒置时不会出现渗液问题。瓶口的外径尺寸匹配市面上通用的桶装水出水阀、手动压水器的安装尺寸，用户不需要额外改装配件，就可以直接搭配常见的取水配件使用，降低了用户的使用门槛。瓶底部分采用内凹的花瓣式支撑结构，五个支撑凸点均匀分布在瓶底圆周，放置在不平整的台面时可以自适应调整支撑角度，不会出现瓶身晃动倾倒的问题，同时内凹结构可以提升瓶底的抗冲击性能，灌装环节高速输送、配送环节跌落碰撞时，瓶底不会出现开裂漏液的情况。

　　建模过程中所有的壁厚都做了均匀化处理，主体壁厚控制在0.8mm到1.2mm之间，加强筋位置的壁厚不超过主体壁厚的0.7倍，完全规避注塑生产时出现缩痕、翘曲的工艺缺陷，瓶身的所有转角位置都做了R2以上的圆角过渡，没有尖锐的棱角，既可以避免应力集中导致的瓶身开裂，也可以在吹塑成型时让塑料原料流动更均匀，不会出现局部壁厚过薄的问题。瓶身的标签安装位预留了0.3mm的环形凹槽，标签粘贴后不会在物流搬运过程中出现起翘、移位的问题，标签区域的曲面做了微弧处理，贴标机作业时标签可以完全贴合瓶身曲面，不会出现褶皱气泡。

　　从安装边界与适配性来看，这款瓶身的最大外径适配常规的饮用水周转箱格位，单瓶可以直接放入标准的方形周转格中，不需要定制特殊规格的周转箱，配送过程中可以和同规格的其他品牌水瓶通用现有物流载具。瓶身的总高度适配常规家用饮水机的下方取水空间，不需要调整饮水机的搁板高度就可以直接放置接水，瓶盖的高度尺寸匹配现有自动旋盖机的封盖头行程，灌装生产线不需要调整设备参数就可以直接量产这款瓶型，大幅降低了生产端的设备改造成本。

　　实际结构验证阶段，这类瓶型需要通过1.2米高度的自由跌落测试、满水状态下48小时持续堆码测试、60度高温环境下的密封泄漏测试，建模时所有的结构参数都预留了足够的安全余量，加强筋的分布密度、壁厚的梯度变化、密封面的压缩量都经过了反复的特征调整，确保结构性能刚好满足使用要求，不会出现性能过剩导致的原材料浪费，也不会因为强度不足导致流通环节的破损率上升。瓶身的把手位置和上部的瓶肩做了一体化的过渡结构，用户单手提携时，把手的受力可以均匀分散到整个瓶肩区域，不会出现把手根部断裂的问题，把手的内孔尺寸适配成年人的手部握持宽度，即使戴着手套也可以顺利握持施力。
