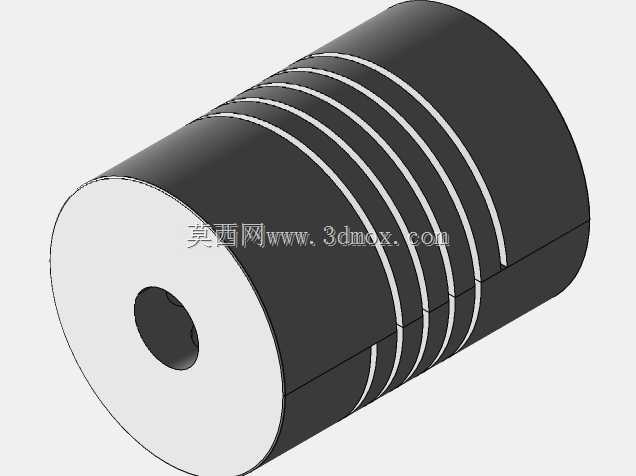

3D打印机用8mm内径柔性联轴器结构

　　做桌面级FDM3D打印机结构调试的工程师，多半都遇过Z轴进给卡顿、层纹错位的问题，很多时候根源就在电机与丝杆的连接同轴度偏差上，这款8mm大内径的柔性联轴器，就是针对这类传动补偿需求设计的连接部件。从实际装机场景来看，这类联轴器主要适配步进电机输出轴与T8丝杆的传动连接，桌面级3D打印机的机架多采用铝型材拼接，加工与装配过程中很难保证电机轴与丝杆的绝对同轴，硬连接的情况下，径向偏差会直接转化为丝杆的径向跳动，轻则导致打印层厚不均、表面出现规律性波纹，重则加剧丝杆与螺母的磨损，甚至出现丢步、层移的打印故障。这款联轴器采用平行开槽的弹性结构设计，筒状主体上均匀分布多道轴向切缝，切缝沿圆周方向错位排布，既保留了周向传动的刚性，

　　保证扭矩传递无滞后，又能通过切缝处的材料微形变，补偿两轴之间的径向偏差、角向偏差以及少量轴向窜动，不需要装配时反复打表调整同轴度，就能抵消大部分装配误差带来的传动干涉。从安装边界来看，这款联轴器大端内径为8mm，适配市面上主流的8mm直径T8传动丝杆，另一端可根据常用42步进电机的5mm输出轴做适配，整体为圆柱筒状外形，外径控制在合理范围，不会与打印机Z轴的铝型材安装座、限位开关结构产生干涉，安装时只需将两端轴插入对应内孔，拧紧侧面的顶丝即可完成固定，不需要额外的安装附件。从功能特性上看，这种开槽式柔性联轴器没有橡胶弹性体等易损部件，整体为一体化金属结构，长期运行不会出现弹性体老化、松弛的问题，传动过程中无背隙，

　　能精准传递步进电机的转动角度，保证Z轴进给的层厚精度，同时自身的阻尼特性可以吸收电机运转时的小幅振动，减少振动传导到丝杆上引发的打印件振纹。设计这类联轴器的时候，需要重点考量切缝的宽度、数量与排布角度，切缝过宽会导致周向传动刚性不足，进给时出现转角滞后，影响打印精度；切缝过窄则形变补偿量不足，无法有效抵消装配偏差，同时还要保证筒壁的厚度均匀，避免动平衡偏差导致高速运转时出现额外振动。实际选型时，除了内径尺寸匹配，还要确认联轴器的长度能覆盖电机轴与丝杆端的插入深度，保证顶丝能牢固锁紧在轴的平面位，防止运转过程中出现松脱打滑。这类柔性联轴器除了用在3D打印机的Z轴传动，也可适配小型自动化设备的低扭矩传动场景，只要两轴存在装配同轴度偏差、

　　需要小幅偏差补偿的直连传动部位，都能通过这类结构实现平稳的扭矩传递，相比刚性联轴器，它对装配精度的要求更低，能大幅降低设备组装时的调试工时，同时减少传动系统的磨损，延长设备的无故障运行周期。在三维建模过程中，这类零件需要重点还原切缝的错位排布结构、内孔的尺寸公差、顶丝孔的位置与螺纹规格，保证模型导出后可直接用于加工验证，建模时要注意切缝处的圆角处理，避免应力集中导致联轴器在长期交变形变下出现断裂，内孔的尺寸要根据所选材料的特性预留合理公差，保证装配时轴能顺利插入，同时锁紧后无松动间隙。
