CNG气缸生产线复测试工位布局设计

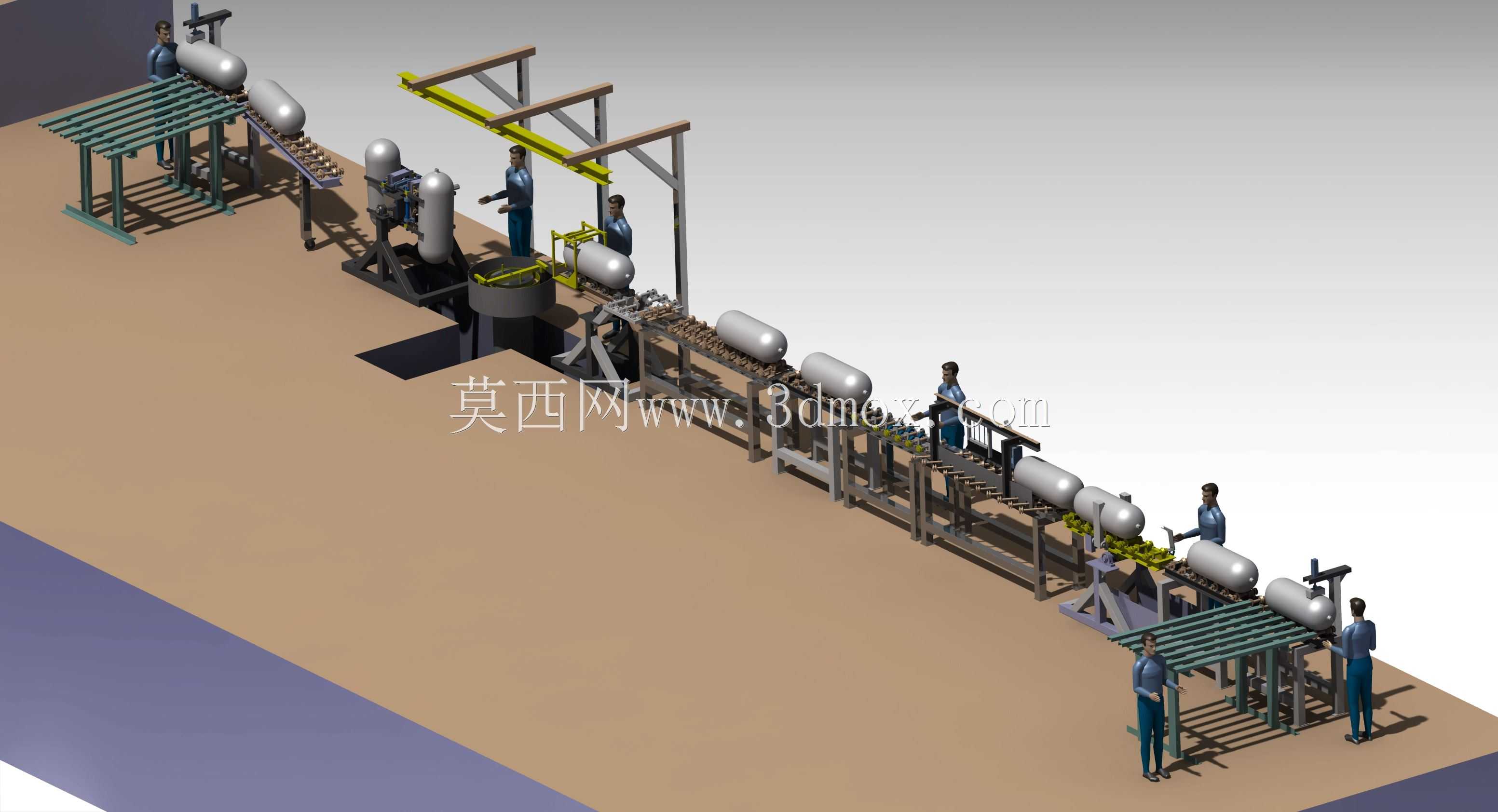

　　这套布局方案针对压缩天然气气缸出厂前的复测工序搭建，覆盖CNG气瓶从上线输送、多工位检测、人工辅助操作到下线暂存的全流程作业场景，适配车用、工业储运用CNG气缸的批量检测作业需求，解决传统零散检测工位流转效率低、作业动线交叉、人员操作无固定安全边界的痛点。布局整体沿直线型产线走向排布，从左至右依次设置上料暂存台、进料输送辊道、首检工位、气密性检测工位、外观复检工位、耐压测试工位、出料输送辊道、下料暂存台，各工位之间通过带定位挡块的辊道衔接，避免气瓶在流转过程中出现磕碰、移位问题。上料端的暂存台采用型钢焊接框架，台面设置倾斜导向条，适配不同长度规格的CNG气缸人工上料时的滑动导向，减少上料时的抬升作业强度，

　　暂存台的承载边界按照单批次12支气瓶的暂存量设计，台架支脚设置可调地脚，可根据现场地面平整度调整高度，保证与后续进料辊道的对接面高度差控制在2mm以内，避免气瓶输送时出现卡滞。进料辊道采用无动力辊筒搭配侧边导向护栏的结构，护栏间距可通过调节螺栓调整，适配直径280mm至420mm区间的常规CNG气缸输送需求，辊道每间隔1.2m设置一个止动挡块，由工位旁的脚踏开关控制挡块升降，实现气瓶在各检测工位的精准停位，不需要人工反复推拉调整气瓶位置。首检工位设置在进料辊道首端，旁侧配置工具挂板与作业台，用于操作人员核查气瓶的表面标识、焊缝外观初检，工位旁预留0.8m宽的人员操作通道，通道与输送线之间设置黄色警示边界，避免作业人员误入输送动线。

　　气密性检测工位配置专用的检测夹具架，夹具架采用龙门式框架结构，上方悬挂平衡吊具，用于吊装检测用的封堵头与连接管路，降低操作人员搬抬重型接头的劳动强度，工位下方设置集水槽，用于收集气密性检测时喷淋的检漏液，地面做防滑处理，避免积液造成人员滑倒风险，该工位的设备安装边界预留了1.5m的设备维护空间，方便后续检测设备的校准、管路更换作业。中间段的人工辅助工位设置了带脚踏开关的旋转托架，托架上的V型支撑块包覆聚氨酯保护层，避免刮伤气瓶表面涂层，操作人员可通过脚踏开关控制托架旋转，完成气瓶全周向的外观复检、标识拓印作业，不需要人工翻动重型气瓶。工位上方的悬挂式工具架可放置检测用的百分表、记号笔、打磨工具等，工具架的安装高度距离地面2.1m，

　　既不影响人员通行，也能保证操作人员伸手即可取放工具。耐压测试工位设置独立的安全防护围挡，围挡采用钢板加透明观察窗的结构，测试时围挡关闭形成封闭防护空间，避免耐压测试过程中出现异常泄压时的飞溅风险，围挡的开门位置设置安全联锁装置，门未完全关闭时无法启动耐压测试程序，从硬件层面规避违规操作的安全隐患。出料端的输送辊道与下料暂存台对接，暂存台同样采用倾斜导向结构，检测合格的气瓶可顺着导向条滑至暂存区码放，不合格品则通过旁侧的分支辊道输送至不合格品暂存区，避免合格与不合格产品混流。整套布局的人员作业点位沿输送线单侧排布，每个工位的操作人员作业半径控制在0.6m以内，不需要大幅度移动即可完成本工位的全部操作，人员走动动线与气瓶输送动线完全分离，无交叉冲突，符合精益生产的动线优化要求。布局中所有设备的安装地脚均预留了二次灌浆的空间，管线排布沿设备支架下方的线槽走行，避免管线裸露在地面造成绊倒风险，整体产线的总长度控制在18m以内，宽度控制在6m以内，可适配常规工业厂房的柱距排布，不需要对厂房结构做额外改造即可落地安装。在布局验证阶段，通过模拟不同生产节拍下的人员作业负荷、气瓶流转等待时间，调整各工位之间的间距，将单支气瓶的全流程复测作业时间压缩至12分钟以内，相比传统零散工位的作业效率提升40%以上，同时减少了气瓶在工位之间的二次搬运环节，降低了搬运过程中的气瓶磕碰损伤概率。
