复古定制单缸燃油两轮机车结构设计

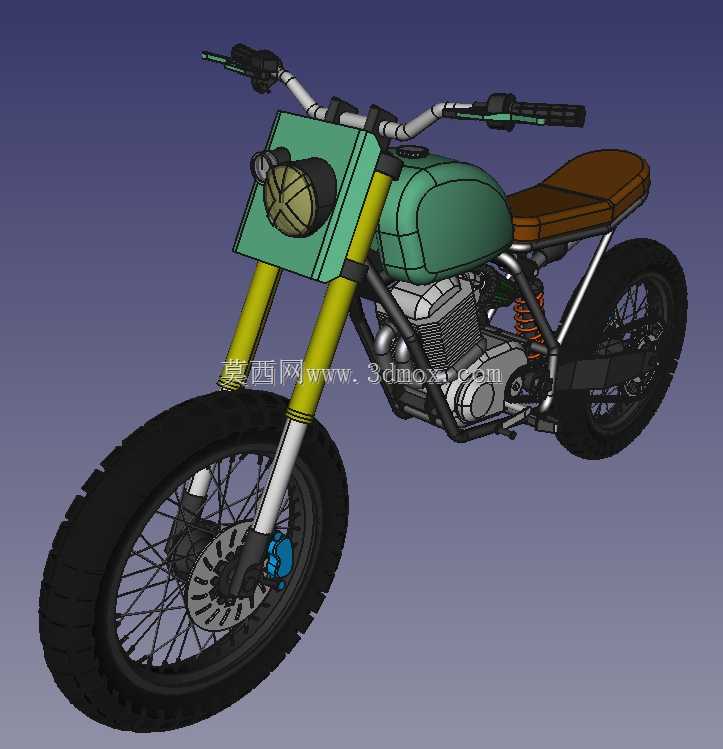

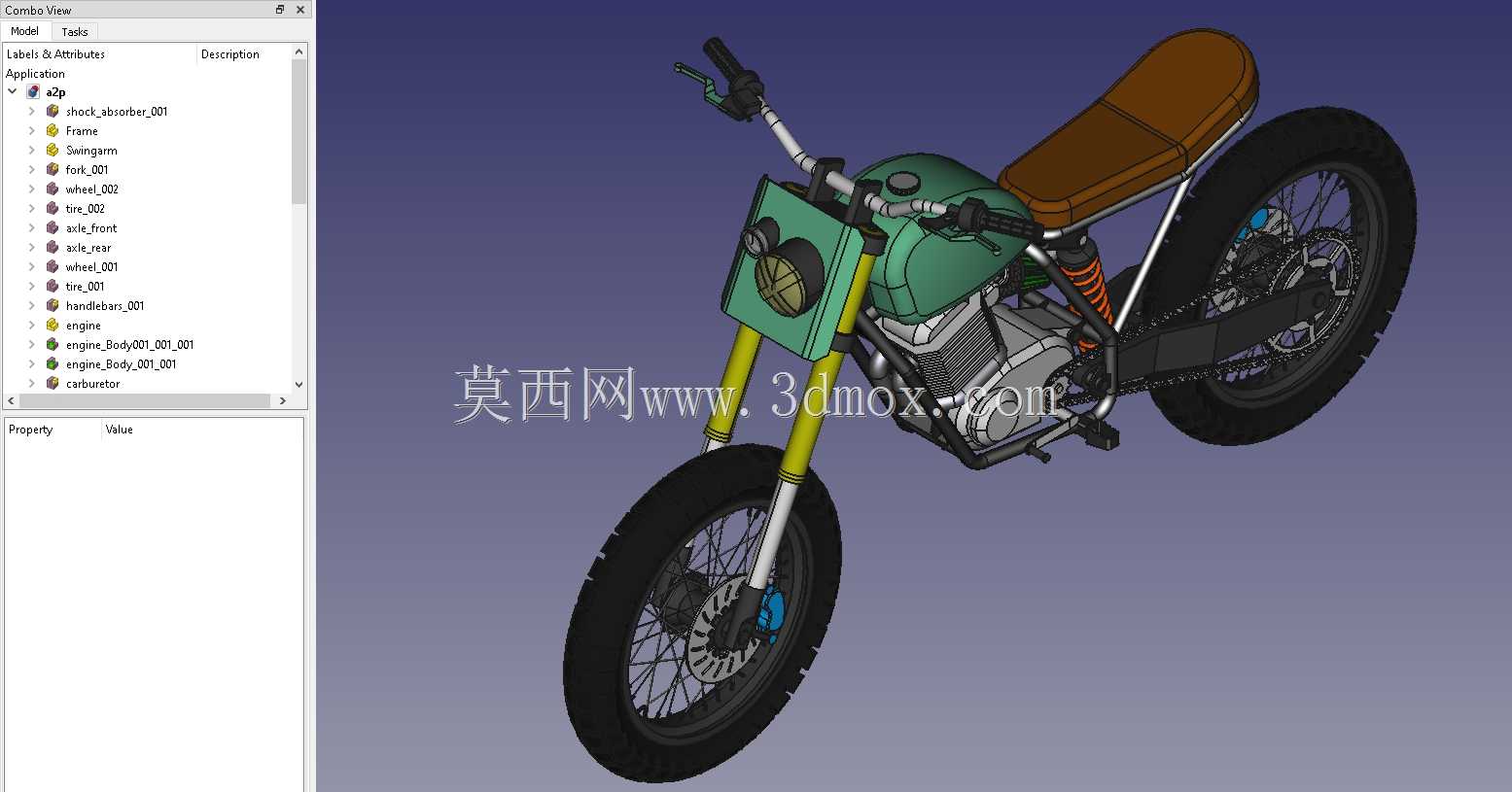

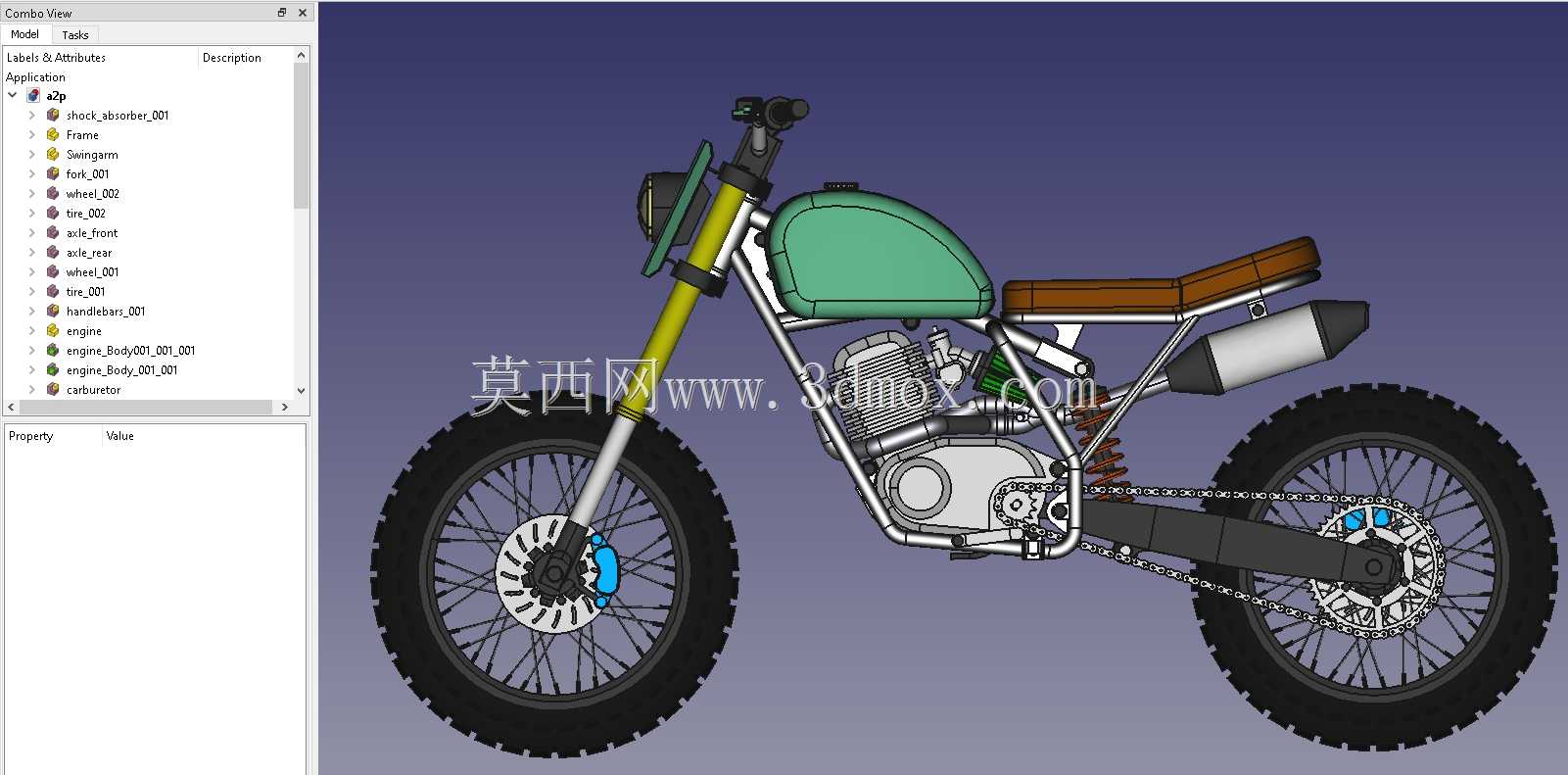

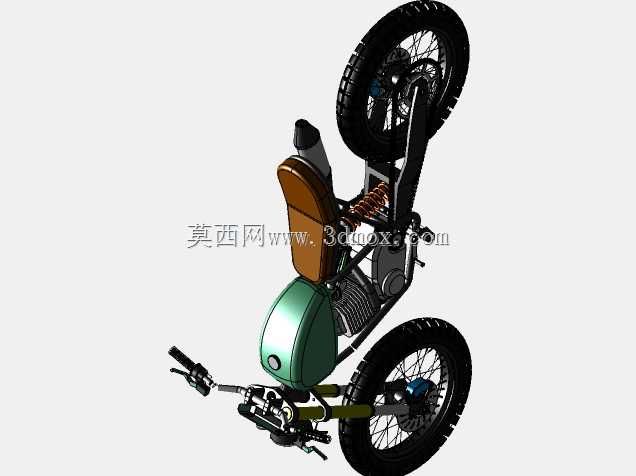

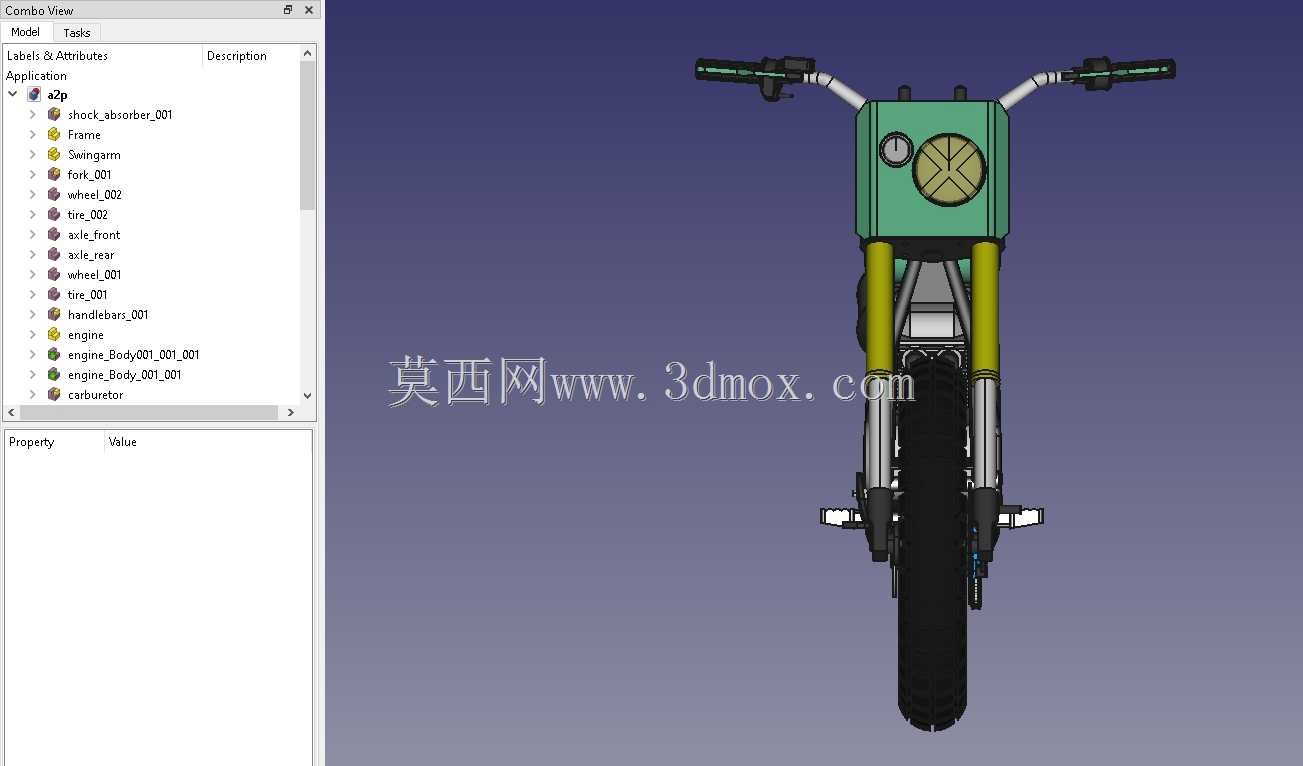

　　这款定制化两轮机车的三维结构设计，核心围绕轻量化复古骑行场景搭建，区别于量产通勤摩托的标准化框架，整体走Cafe Racer风格的精简路线，所有结构件的安装边界都经过反复校核，避免出现装配干涉问题。先从行走系统说起，前轮采用辐条式轮毂搭配大颗粒越野取向轮胎，轮径适配非铺装路面的通过性需求，前悬挂为正置式液压阻尼前叉，叉管行程预留了120mm的压缩空间，上联板位置直接固定方形头灯外罩，没有多余的装饰支架，头灯采用复古圆形灯芯嵌入方形壳体的设计，既保留复古质感，也简化了头灯支架的焊接工序，前制动为单浮动盘搭配单活塞卡钳，卡钳安装座直接焊接在前叉腿下端，无需额外转接码，减少装配累积误差。动力单元采用单缸风冷内燃机布局，

　　缸体散热鳍片的角度顺着行驶迎风方向设置，能在中低速骑行时获得足够的撞风散热效率，发动机与车架的连接点共设置三处，分别位于缸头上方、变速箱左右侧，硬连接搭配橡胶缓冲衬套，既保证动力传输的刚性，也能过滤发动机运转时的高频振动，避免振动直接传递到车把与座椅位置。车架采用钢管摇篮式结构，主车架管材选用直径32mm的无缝钢管，副车架为直径25mm钢管弯折成型，直接承接座椅与后挡泥板的安装载荷，后悬挂为中置单筒减震器，上端连接在主车架尾部的加强筋位置，下端连接后摇臂的中部枢轴，减震器预载调节结构外露，方便根据骑手体重与载具重量调整阻尼软硬。后摇臂采用方管焊接结构，后轮轴安装位置预留了20mm的调节行程，方便调整链条张紧度，后轮同样采用辐条轮毂，

　　轮胎规格与前轮保持一致，保证前后抓地力的匹配性。座椅采用薄款驼峰式一体式设计，座垫底部为3mm厚的钢板冲压成型，直接通过四颗螺栓固定在副车架的安装孔位上，座垫发泡层厚度控制在30mm，既保证基础骑行舒适度，也能压低整车座高，适配更多身高的骑手。车把采用低位变径把，握把位置比常规街车低80mm，骑行时能形成自然的前倾姿态，降低高速骑行时的风阻，车把上仅保留必要的控制开关，没有多余的装饰按键，手把胶采用防滑橡胶材质，油门转把的转动行程控制在30度，保证动力响应的直接性。油箱采用圆润的水滴造型，壳体为1.2mm厚的钢板冲压焊接成型，油箱容积控制在12L，能满足300公里左右的续航需求，油箱安装位置通过前部两个橡胶缓冲块、

　　后部一个固定螺栓与主车架连接，避免骑行时油箱与车架硬接触产生异响。整车所有外露的金属件都做了圆角处理，没有尖锐的凸起结构，既符合骑行安全要求，也让整体线条更加流畅。在建模过程中，所有转动部件都设置了合理的运动间隙，比如前叉转向时与头灯壳体、油箱前部的间隙预留了15mm以上，后轮跳动时与座椅底部、后挡泥板的间隙预留了30mm以上，链条传动区域与周边部件的间隙预留了10mm以上，完全避免了极限工况下的部件干涉问题。这款结构设计可以直接用于定制机车的改装参考，也能作为小批量定制车型的生产图纸基础，所有安装孔位的尺寸都符合通用机车配件的标准规格，不需要额外定制非标配件就能完成整车装配。
