12mm直径标准直柄麻花钻结构设计

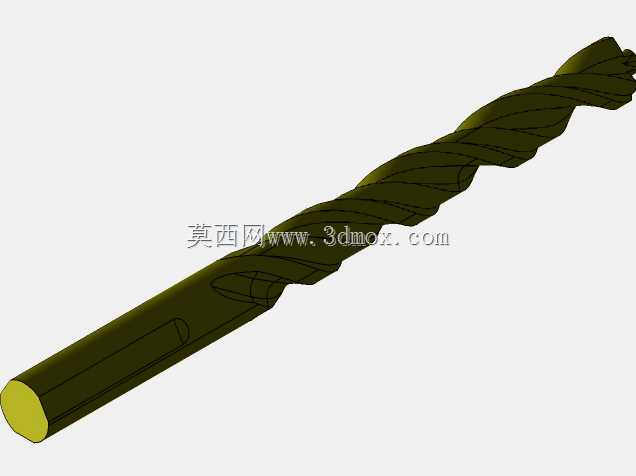

　　在金属切削加工、木制品开孔、复合材料钻孔等多类加工场景中，麻花钻是应用覆盖范围最广的孔加工刀具，日常机加工车间的台式钻床、立式加工中心、手持电钻等设备，超过七成的孔加工工序都依靠这类刀具完成。这款12mm直径的直柄麻花钻，建模过程完全参照实际量产刀具的几何参数搭建，没有做艺术化简化，能直接用于加工工艺模拟、刀具装配干涉检查、工装夹具设计配套的三维场景中。

　　从结构设计逻辑来看，麻花钻的工作部分分为切削段与导向段，切削段的两条主切削刃承担主要的材料去除工作，横刃位于钻芯最前端，负责初始钻入时的定心，实际加工中横刃的轴向阻力占比接近整个钻头进给力的一半，建模时特意还原了横刃的斜角角度与钻芯厚度的渐变规律，没有做理想化的刃口简化。导向段的两条螺旋槽一方面负责排出切削过程中产生的切屑，另一方面能让切削液顺着槽体流入切削区域，降低刃口温度，螺旋角的取值参考了通用加工高速钢钻头的常规参数，针对钢材加工的场景做了角度匹配，保证排屑顺畅不会出现切屑卡滞在槽内的情况。

　　直柄部分的设计严格遵循夹持标准，柄径与工作段直径保持一致，表面为光滑圆柱面，适配通用钻夹头的夹持范围，不需要过渡套就能直接装夹在夹持能力覆盖12mm的钻夹头上，安装时只要保证柄部伸入夹头的长度超过夹持段长度的三分之二，就能避免高速旋转时出现钻头甩动、孔位超差的问题。钻芯厚度从切削端向柄部方向逐渐增厚，这个锥度设计是为了提升钻头整体的刚性，避免深孔加工时钻头出现弯曲变形，导致孔的直线度超差，同时也能补偿刃磨后钻芯直径减小带来的刚性下降问题。

　　实际应用场景中，这款12mm钻头可覆盖常见的螺纹底孔加工、销钉孔加工、穿线孔加工等工序，加工普通碳钢时匹配常规的切削参数就能获得稳定的加工质量，加工铝合金等软质金属时可以适当提高转速，配合切削液冲屑能获得更好的孔壁光洁度。建模时还原了刃带的结构，两条刃带沿螺旋槽外缘分布，一方面在钻孔时起到导向修光孔壁的作用，另一方面能减少钻头与孔壁的摩擦面积，降低切削过程中的发热，刃带的倒棱参数也和实际量产刀具保持一致，不会出现建模时刃口过于锋利导致的模拟失真问题。

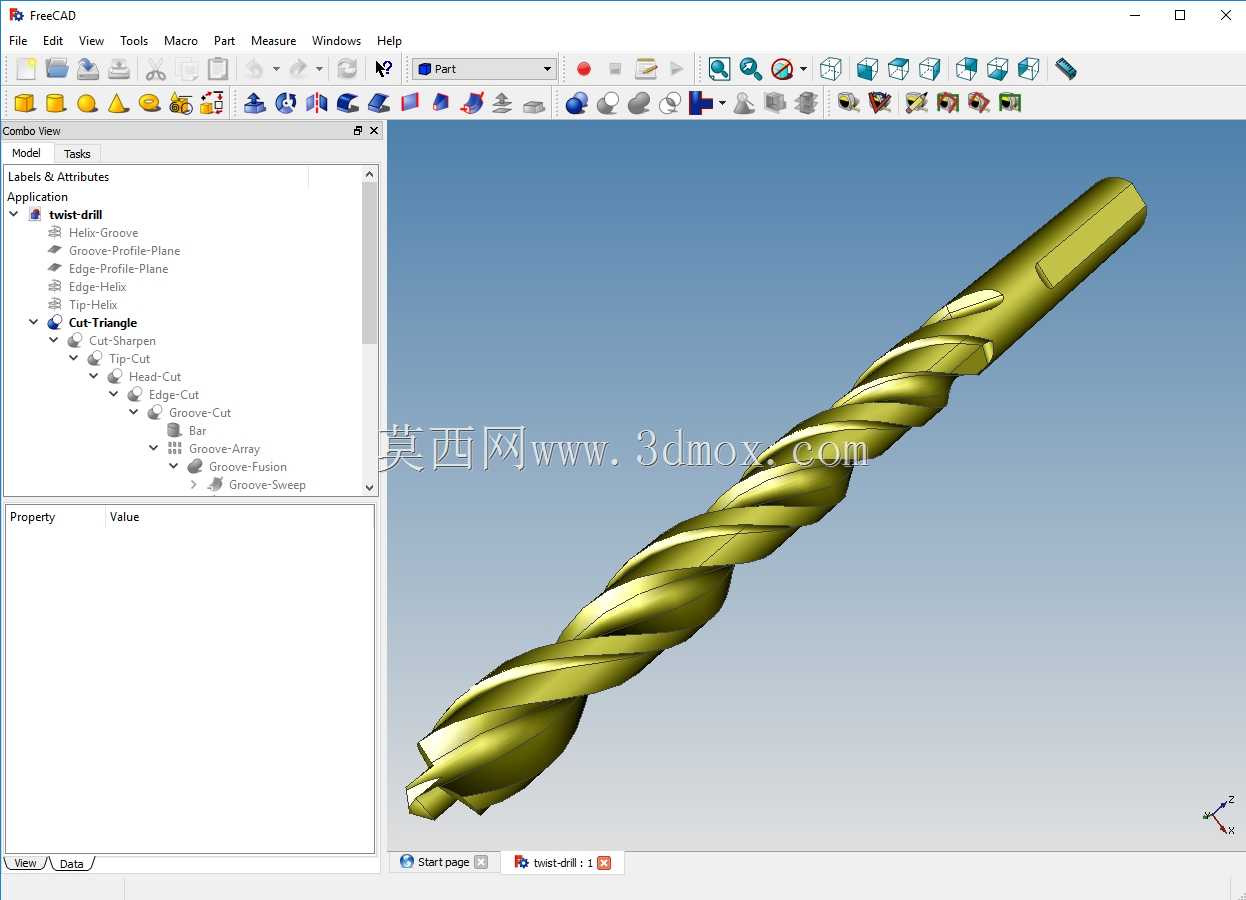

　　从安装边界来看，这款直柄麻花钻的总长度参考标准加长型钻头的尺寸设计，有效钻孔深度能覆盖大多数常规零件的孔加工需求，装夹时不需要额外调整钻床的行程限位，只要保证钻头伸出夹头的长度大于待钻孔的深度，就不会出现夹头碰撞工件表面的问题。钻尖的顶角采用通用的118度设计，这个角度适配大多数常见工程材料的加工，既不会因为顶角过小导致钻尖强度不足崩刃，也不会因为顶角过大导致轴向进给力过高，增加设备负载。在做加工仿真时，这个模型可以直接导入到CAM软件中，用于检查刀具路径的碰撞情况，也能用于装配场景中模拟钻孔工序的刀具与工件、夹具的空间位置关系，避免实际加工时出现干涉撞机的问题。
