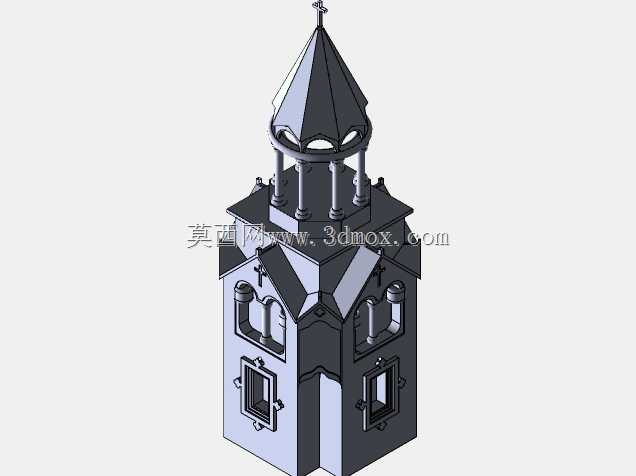

9世纪亚美尼亚风格阿拉克洛克钟楼建筑结构

　　在做历史建筑数字化复原的项目里，这类中世纪石质钟楼的三维建模是很考验结构还原度的工作，不同于现代民用建筑的规整模数，这类9世纪亚美尼亚宗教建筑群里的钟楼，本身承担着多重实际功能，首先是宗教活动的报时作用，在没有现代计时工具的年代，钟楼的钟声要覆盖整个修道院及周边聚落的活动范围，所以建筑本身的高度、顶部开窗的朝向都经过了长期的使用验证，建模的时候不能只做外观复刻，要把这些功能对应的结构逻辑还原出来。从实际应用场景来说，这类模型一方面可以用于古建筑修复的方案推演，另一方面也能作为文旅数字化展示的基础素材，甚至可以为仿古风公共建筑的设计提供结构参考。先从外形尺寸与安装边界来说，这类钟楼是依附于修道院主体建筑建造的，

　　底部和修道院的石砌墙体连为一体，没有独立的地基外扩结构，所以建模的时候底部衔接面的公差要控制在毫米级，不然和主体建筑装配的时候会出现结构错位；钟楼整体的高度比例是按照底部边长的3.2倍来控制的，这个比例是现存同类型亚美尼亚古钟楼的通用模数，既保证了钟声传播的高度需求，也不会因为过高在山地区域承受过大的风荷载。顶部的锥形攒尖顶坡度是47度，这个角度是当地常年降雪量对应的最优排水排雪坡度，建模的时候要把屋面石板的叠压结构做出来，每一块石板的搭接长度是12厘米，刚好能挡住雨水顺着石缝渗入内部的钟室结构。再说到设计思路，整个钟楼的结构是分层承重的，最底层是和修道院连通的拱券通道，这个通道同时也是修道院的次要出入口，拱券的弧度是半圆拱，承重石条的排布是径向错缝，能把上部结构的重量均匀传导到两侧的墙体上；中间层是钟室，四个方向都开了狭长的拱形透声窗，窗洞的内宽外窄，这种结构一方面能防御外部的侵袭，另一方面能把钟声定向传导到聚落的主要活动方向，建模的时候要把窗洞内部的声学斜面做出来，不能简单做成直通孔洞；钟室上方的瞭望层是一圈连续的柱廊，柱廊的立柱是整块玄武岩雕刻而成，柱径和柱高的比例是1:7，既保证了瞭望的视野，也能支撑顶部的攒尖顶重量，柱间的额枋上有简单的线脚装饰，这些线脚不是单纯的装饰，同时也是屋面排水的导流槽，能把屋面上流下来的雨水顺着线脚导到柱位排下，避免雨水长期冲刷墙面造成石材腐蚀。产品功能特性上，整个石结构没有额外的金属连接件，

　　完全靠石材的榫卯和重力咬合来固定，建模的时候要把每一块石材的拼接缝做出来，缝宽控制在3毫米，和实际古建的灰缝宽度一致；顶部的十字架基座是嵌入攒尖顶的石结构里的，基座的埋深是整个十字架高度的三分之一，能抵御山区的强风荷载，不会出现倾覆问题。做这类古建建模的时候，很容易犯的错误是只追求外观形似，忽略结构本身的工程逻辑，比如很多人会把钟室的楼板做成平的，但实际上这类钟楼的钟室楼板是带微小坡度的，坡向角落的排水孔，因为石结构建筑难免会有雨水从窗洞飘入，带坡度的楼板能把积水快速排出去，避免长期积水侵蚀石构件；还有钟的悬挂梁是嵌入两侧墙体的，埋入墙体的长度是梁外露长度的一半，能承受数吨重的铜钟摆动带来的动荷载，这些结构细节如果在建模的时候省略，

　　后续做结构受力分析或者修复方案推演的时候就会出现偏差。另外，钟楼的外墙石材是分层砌筑的，每层石材的高度是30厘米，长度在60到90厘米之间，错缝排布，上下层的竖缝错开距离不小于20厘米，这种砌筑方式能最大化墙体的整体强度，抵御地震带来的剪切力，毕竟亚美尼亚地处地震带，这类能留存上千年的建筑，本身的结构抗震设计是经过实际灾害验证的，建模的时候还原这些砌筑逻辑，比单纯贴个石材纹理要有价值得多。对于结构设计从业者来说，这类古建模型的价值不在于外观的观赏性，而在于它蕴含的前工业时代的工程智慧，没有现代计算软件的辅助，工匠靠代代相传的经验，把材料特性、荷载需求、当地气候条件都融合到建筑结构里，这些设计逻辑放到今天的小型公共建筑、山地建筑设计里依然有参考意义；对于三维建模从业者来说，做这类模型的时候不能只靠参考图片拉个大概外形，要去查同类型建筑的实测数据，把每个结构部件的尺寸、连接方式、功能作用都理清楚，做出来的模型才具备实际使用价值，而不是只能用来做渲染展示的空壳。
