轻量化镂空结构四旋翼飞行机架设计

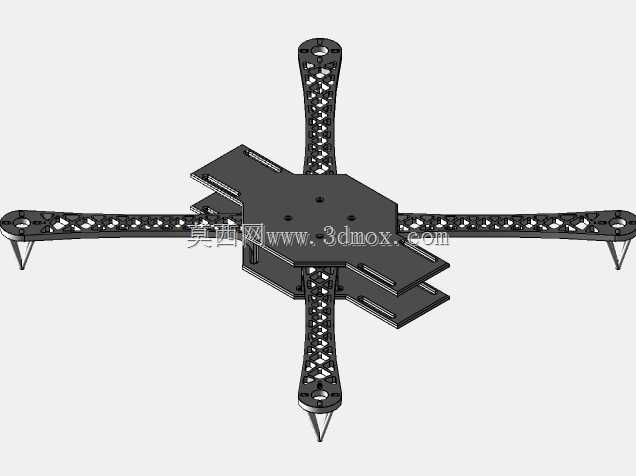

　　这款四旋翼机架采用十字形对称布局设计，核心承载区域为上下叠合的双层平板结构，作为飞控板、电池、电调等核心电子器件的安装基准面，板面预留多组规则排布的安装孔位，可适配主流规格的飞控模块安装尺寸，叠层结构之间预留足够走线空间，避免飞行过程中线缆与运动部件产生干涉。四根机臂从中心基座呈90度夹角向外延伸，机臂整体采用镂空网格结构设计，在保证结构抗弯、抗扭刚度满足飞行载荷要求的前提下，最大限度去除非承载区域的材料冗余，有效降低整机自重，提升飞行续航表现与机动响应速度。机臂末端设计有电机安装座，预留标准电机安装孔距，可适配常用规格的无刷电机，末端下部延伸出起落支撑尖端，在无额外加装起落架的情况下，可实现平稳静置放置，同时降低起降阶段的接触冲击。

　　从实际应用场景来看，这类机架可作为小型航拍、教学实验、简易巡检类四旋翼飞行器的承载基体，适配室内外低速飞行场景的使用需求。设计过程中优先考虑了结构的受力传递路径，飞行过程中电机产生的升力通过机臂的镂空筋条结构均匀传递至中心承载板，网格筋条的走向经过受力优化，可抵消飞行姿态调整时产生的交变弯矩，避免机臂根部出现应力集中导致的结构断裂。中心安装板的上下层间距经过合理设定，既可以容纳分线板、电调等内置器件，也能保证电池安装后的重心落在机架几何中心位置，降低飞控的姿态校准难度，提升飞行稳定性。

　　安装边界方面，机臂长度经过匹配计算，当搭配对应尺寸的螺旋桨时，相邻机臂上的桨叶旋转平面不会产生重叠，避免飞行过程中出现打桨故障。中心板的安装孔位采用通用化设计，无需额外打孔改造即可完成主流配件的装配，机臂与中心板的连接部位做了加宽处理，提升连接区域的结构强度，应对飞行过程中的振动载荷。镂空结构的筋条厚度经过反复校核，在3D打印成型工艺下可保证成型精度，不会出现打印过程中的结构塌陷，同时打印完成后无需大量后处理即可直接进行装配。机架整体的外形轮廓无尖锐外凸结构，除机臂末端的支撑点外，其余边缘均做了小倒角处理，避免装配调试过程中划伤操作人员。在实际装配过程中，电子器件的走线可沿着机臂的镂空网格间隙排布，通过扎带即可完成固定，无需额外设计走线槽，简化装配流程。这类机架的自重控制在较低区间，搭配对应动力套装后可预留足够的载荷余量，用于搭载小型摄像头、迷你传感器等任务设备，满足不同场景下的功能拓展需求。结构设计上充分考虑了日常使用的耐损性，机臂在受到轻度侧向冲击时，镂空结构可产生微小形变吸收冲击能量，避免结构直接断裂，轻度形变后可手动校正恢复原有精度，降低日常使用的维护成本。
