定制水冷台式电脑主机结构设计方案

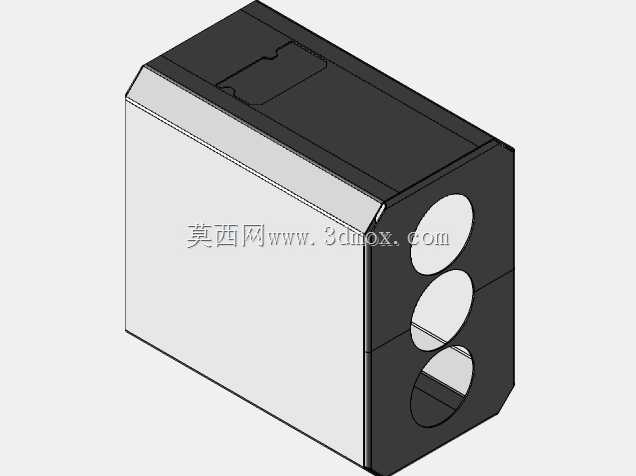

　　这款定制台式主机的结构设计，核心围绕高负载硬件的散热需求与个性化装机的空间适配展开，在常规ATX机箱的框架基础上做了大量针对性的结构调整，首先从硬件安装边界来看，整体内部空间预留了足够的冷排安装位，支持360mm规格冷排的顶部与前部挂载，冷管走线路径做了专门的避让槽设计，避免冷管弯折半径过小导致冷却液循环受阻，同时主板安装位的铜柱定位做了多规格兼容处理，除标准ATX板型外，也能适配E-ATX服务器级主板的安装孔位，满足多显卡并行运算的硬件扩展需求。

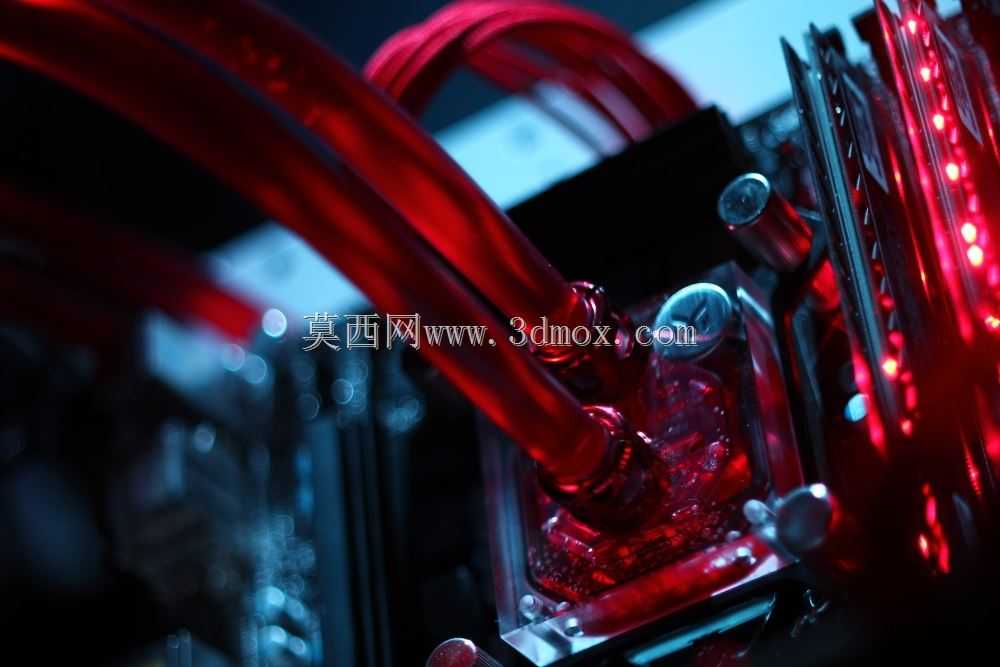

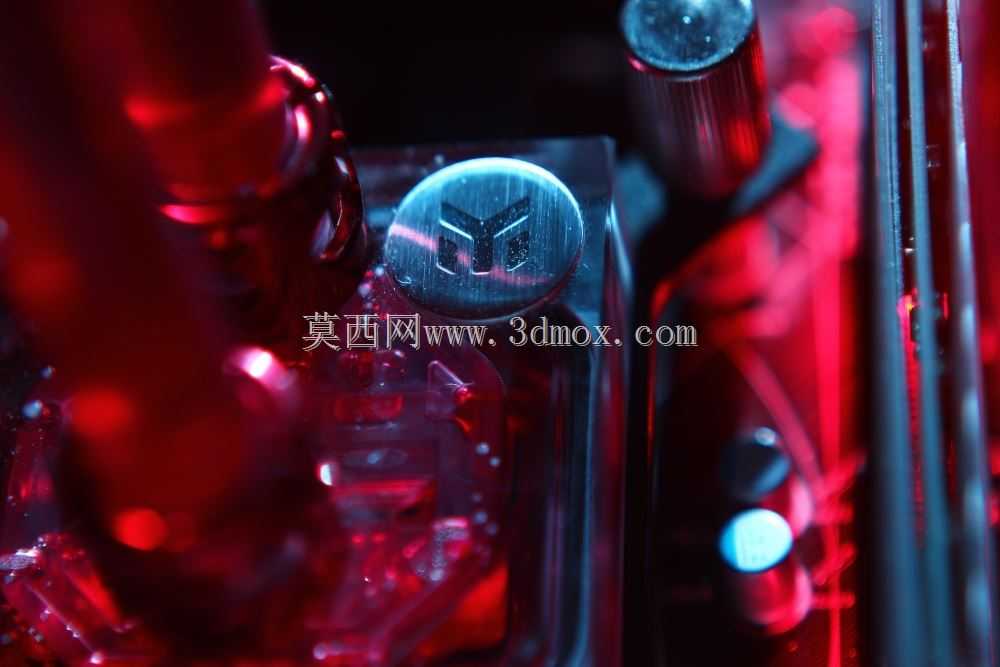

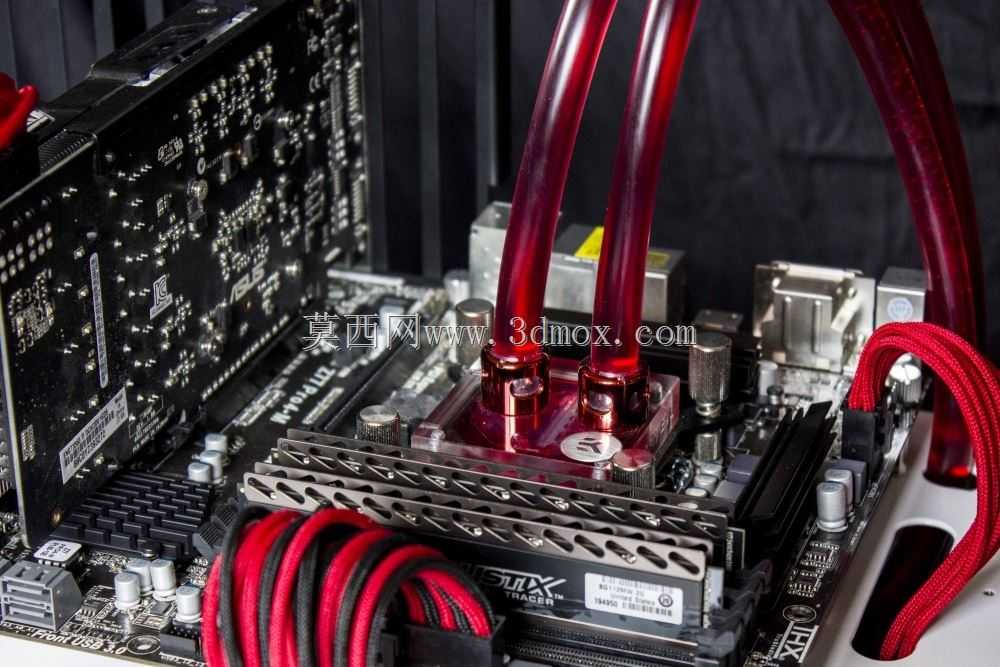

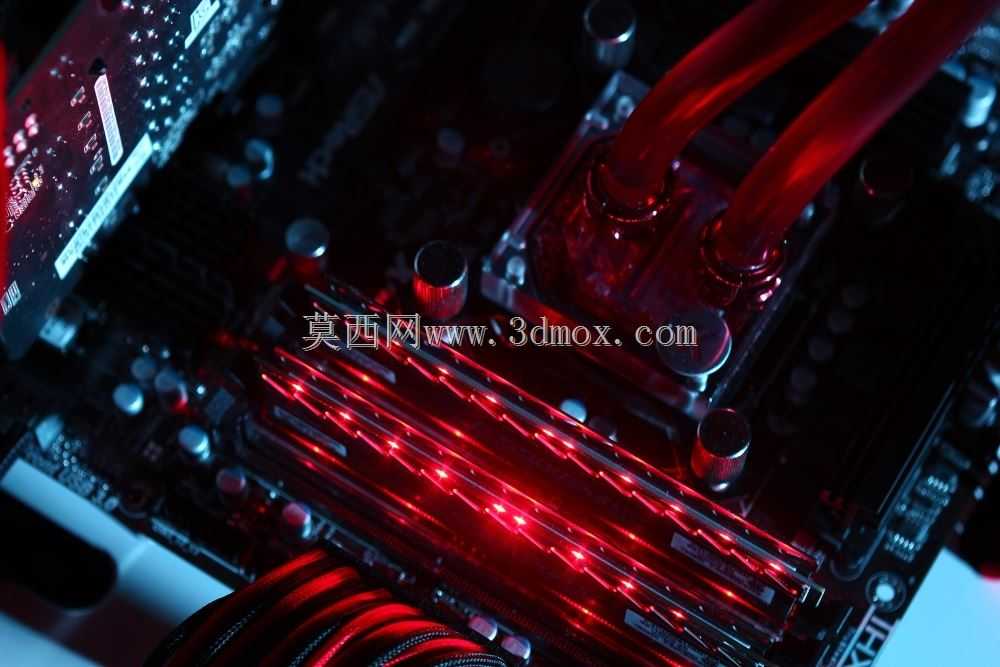

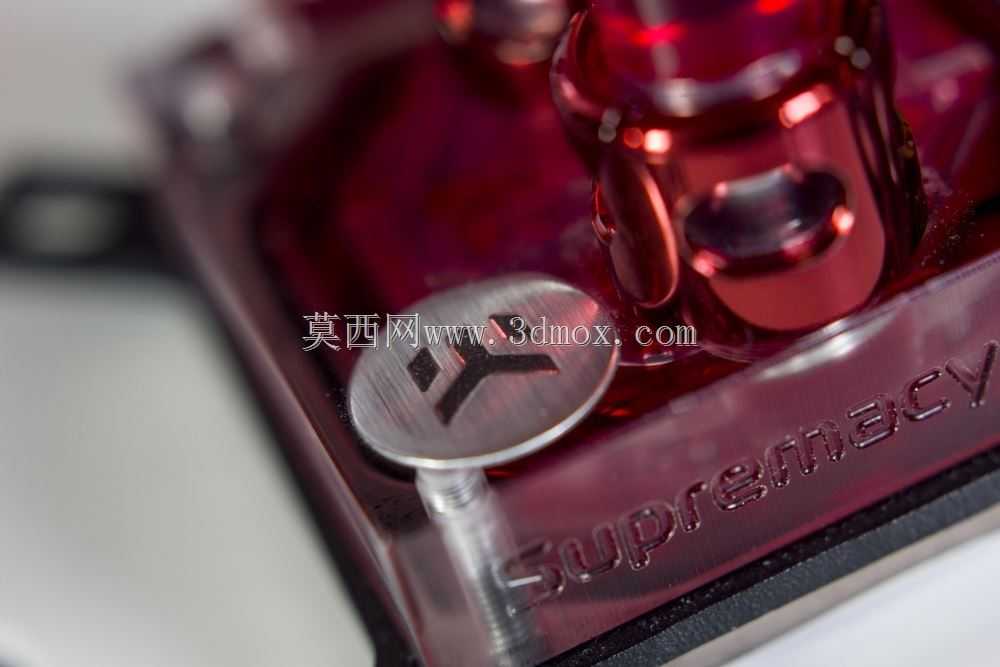

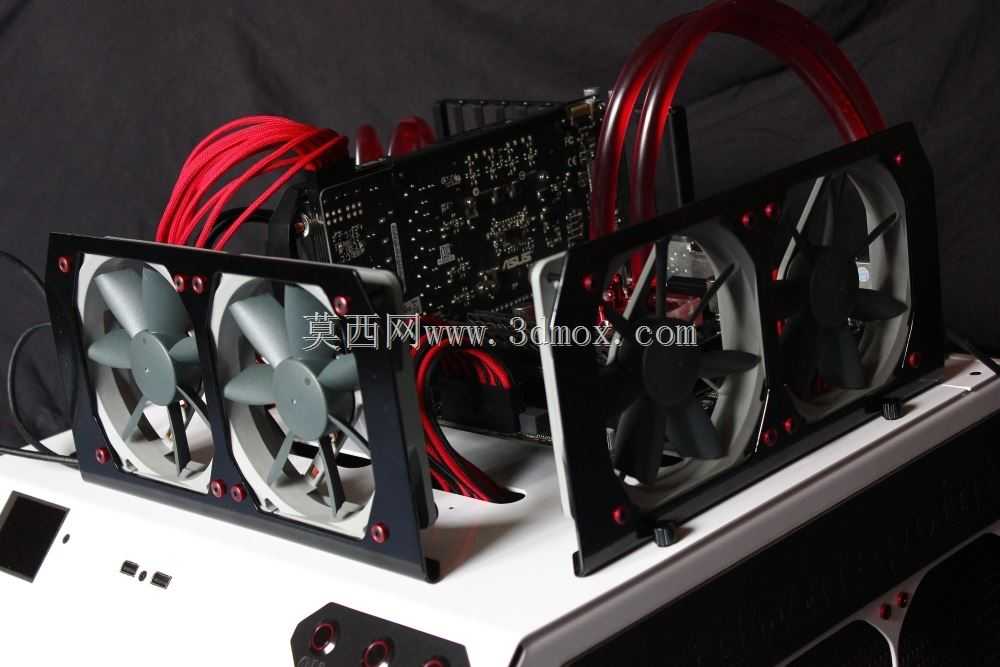

　　从实际应用场景出发，这类定制主机主要面向长时间高负载运算的使用需求，不管是三维建模实时渲染、视频后期编码输出，还是大型3A游戏的满帧运行，硬件持续满负荷运转时的热量堆积是结构设计首要解决的问题，所以在水冷回路的设计上，采用了CPU与显卡双冷头串联的回路方案，冷头的安装固定位做了加厚的金属衬板，避免长期使用后冷头压力不均导致的核心接触不良，同时水箱的安装位置设置在机箱下部的冷仓区域，既保证了冷却液的加注与排气操作空间，也利用下部空间的低重心特性提升整机放置的稳定性。

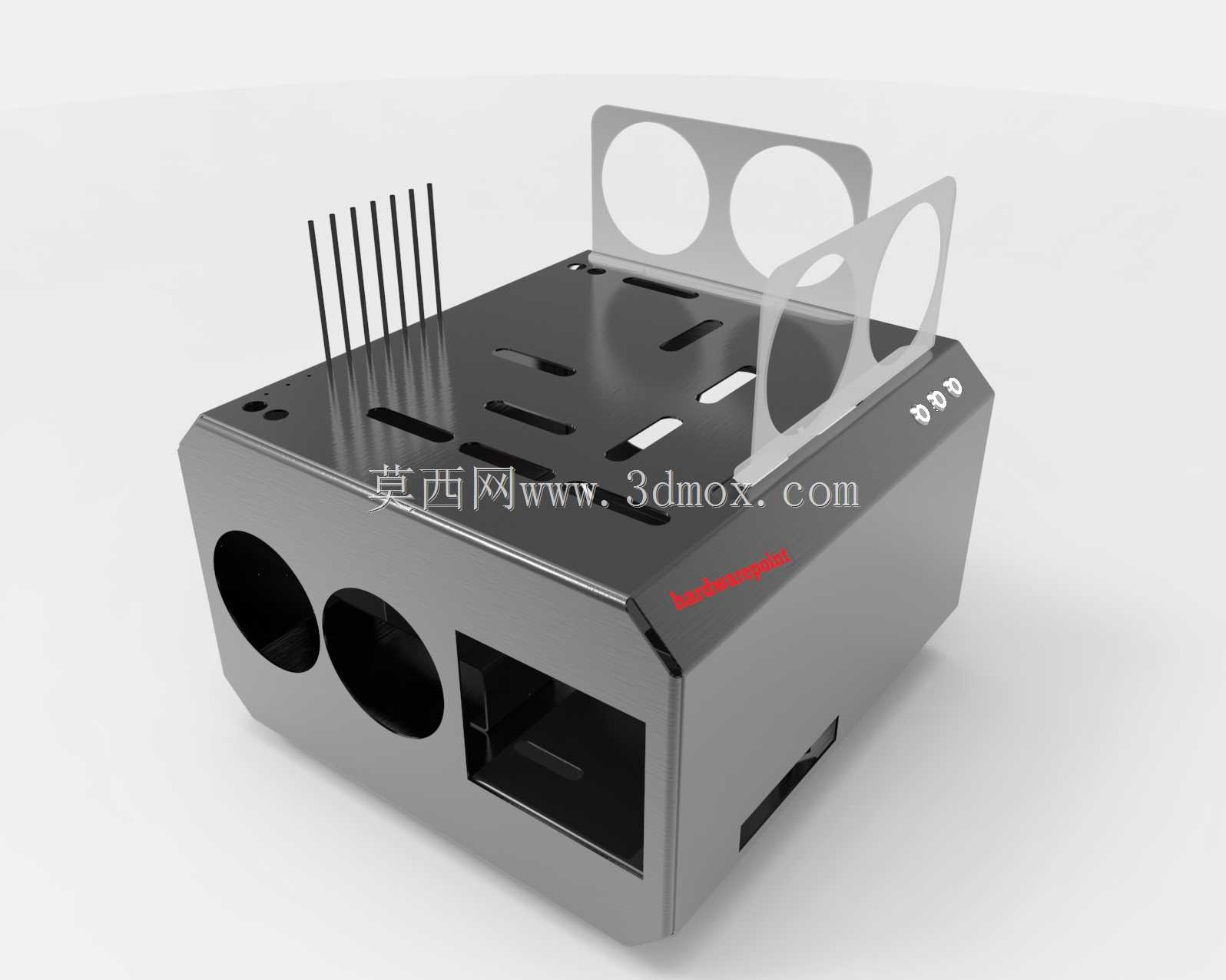

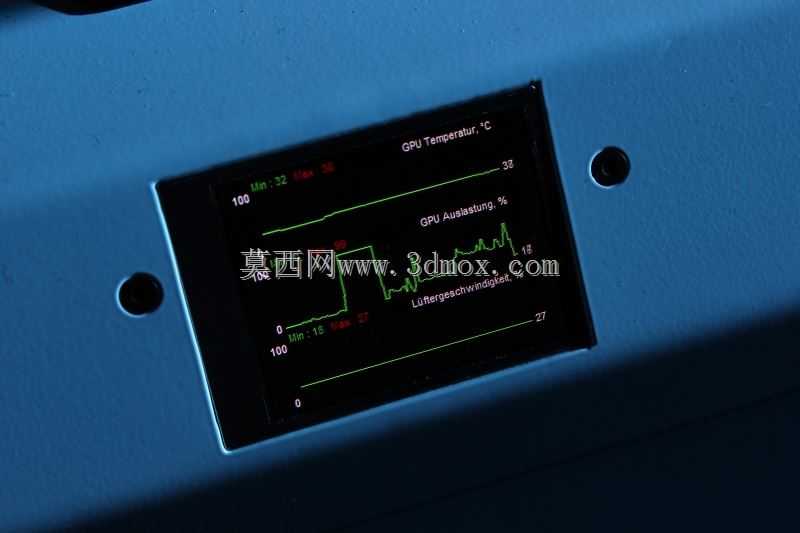

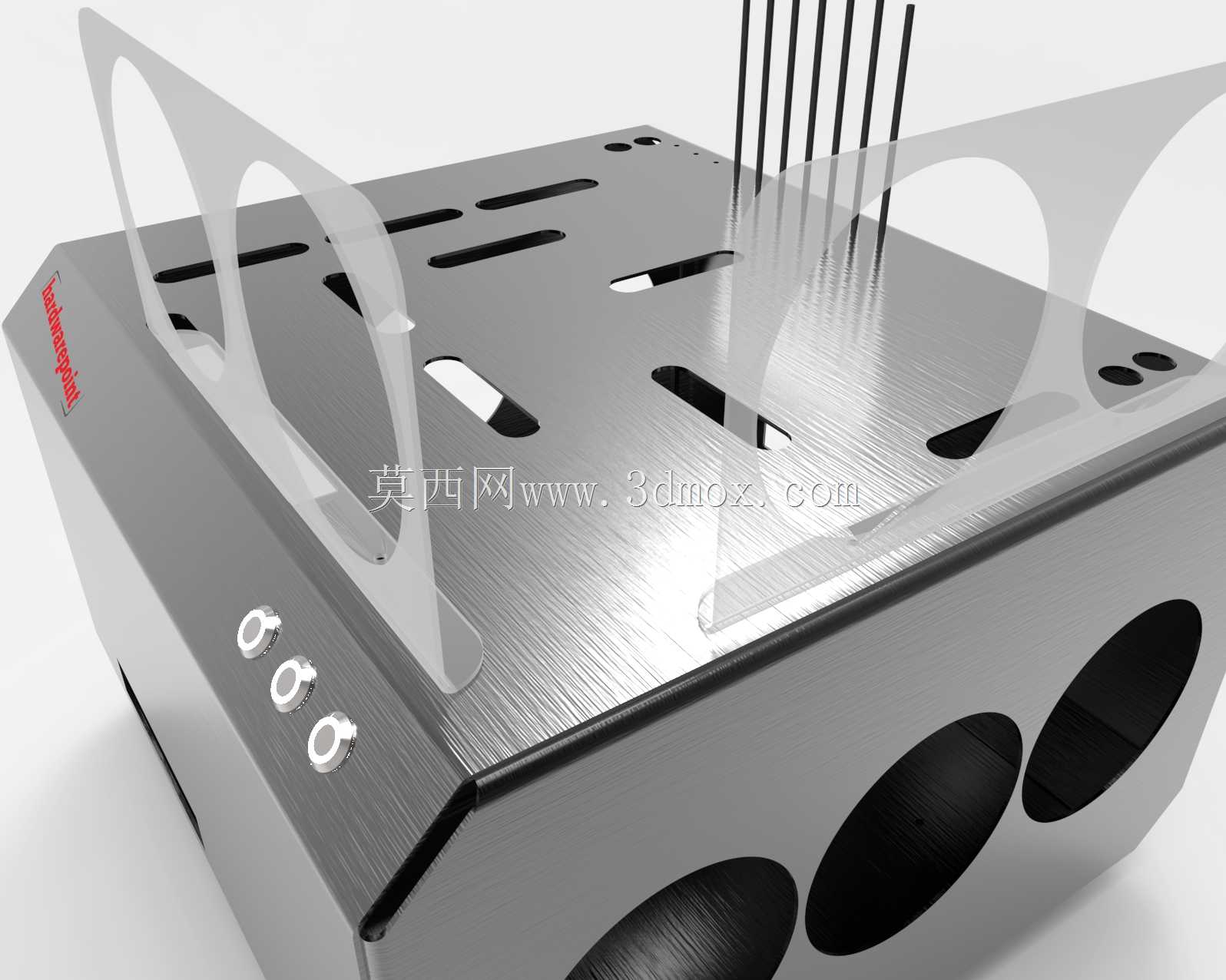

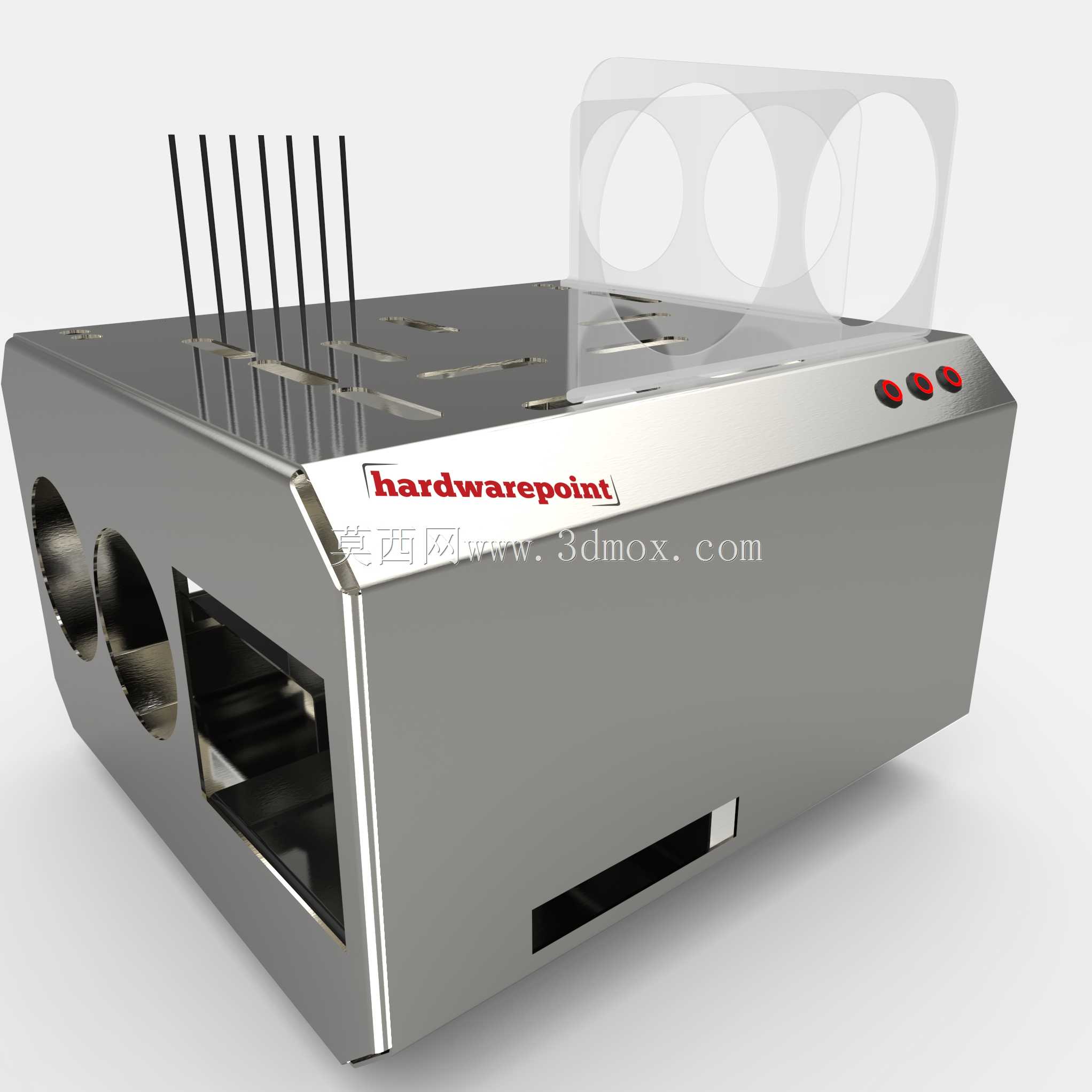

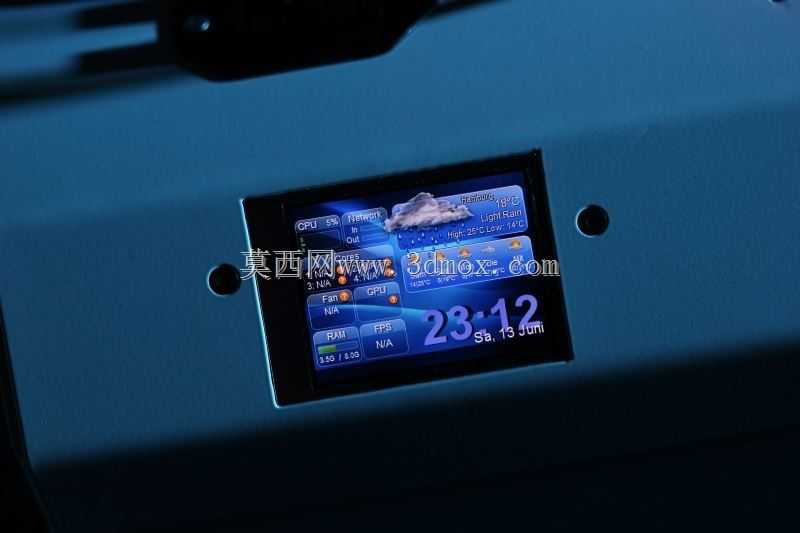

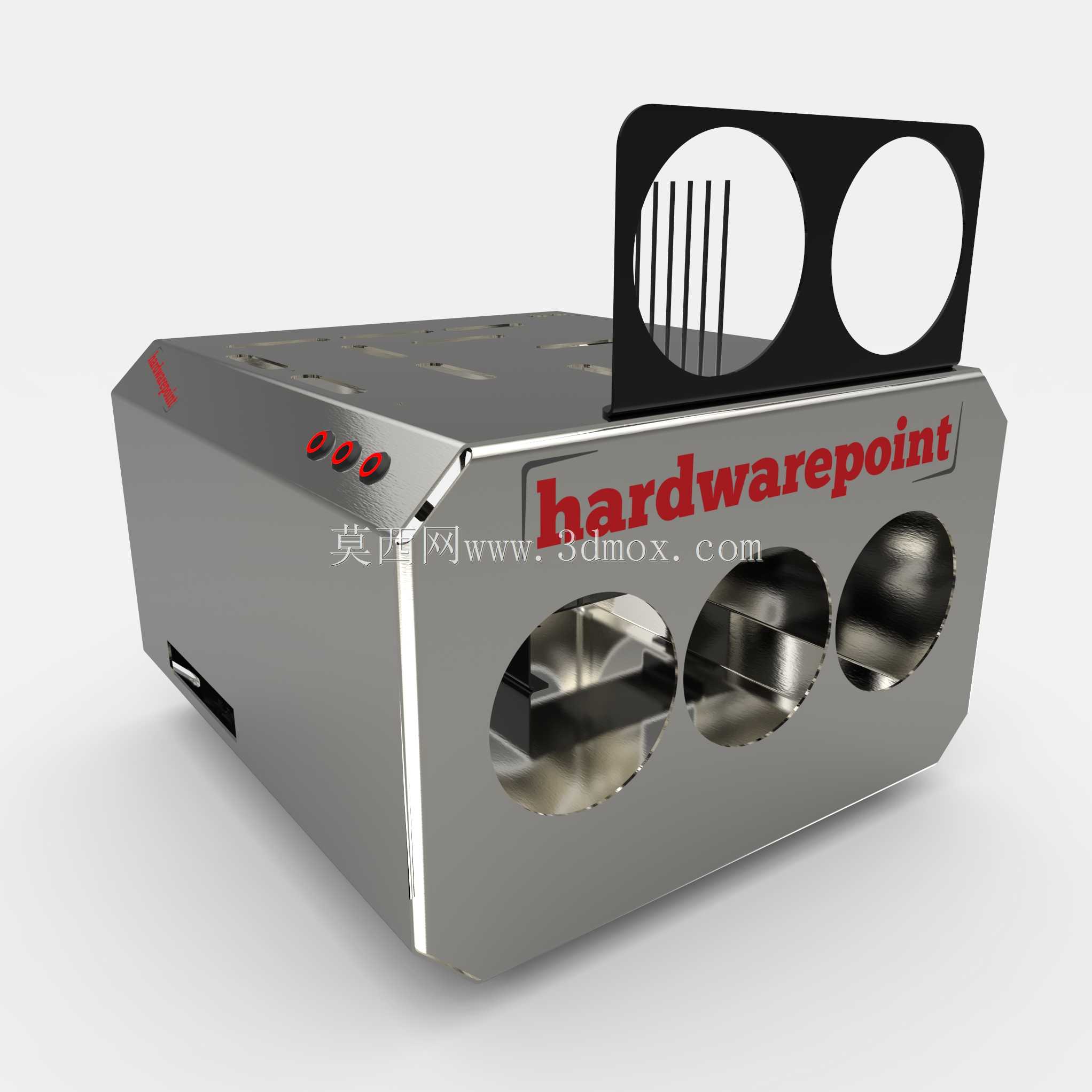

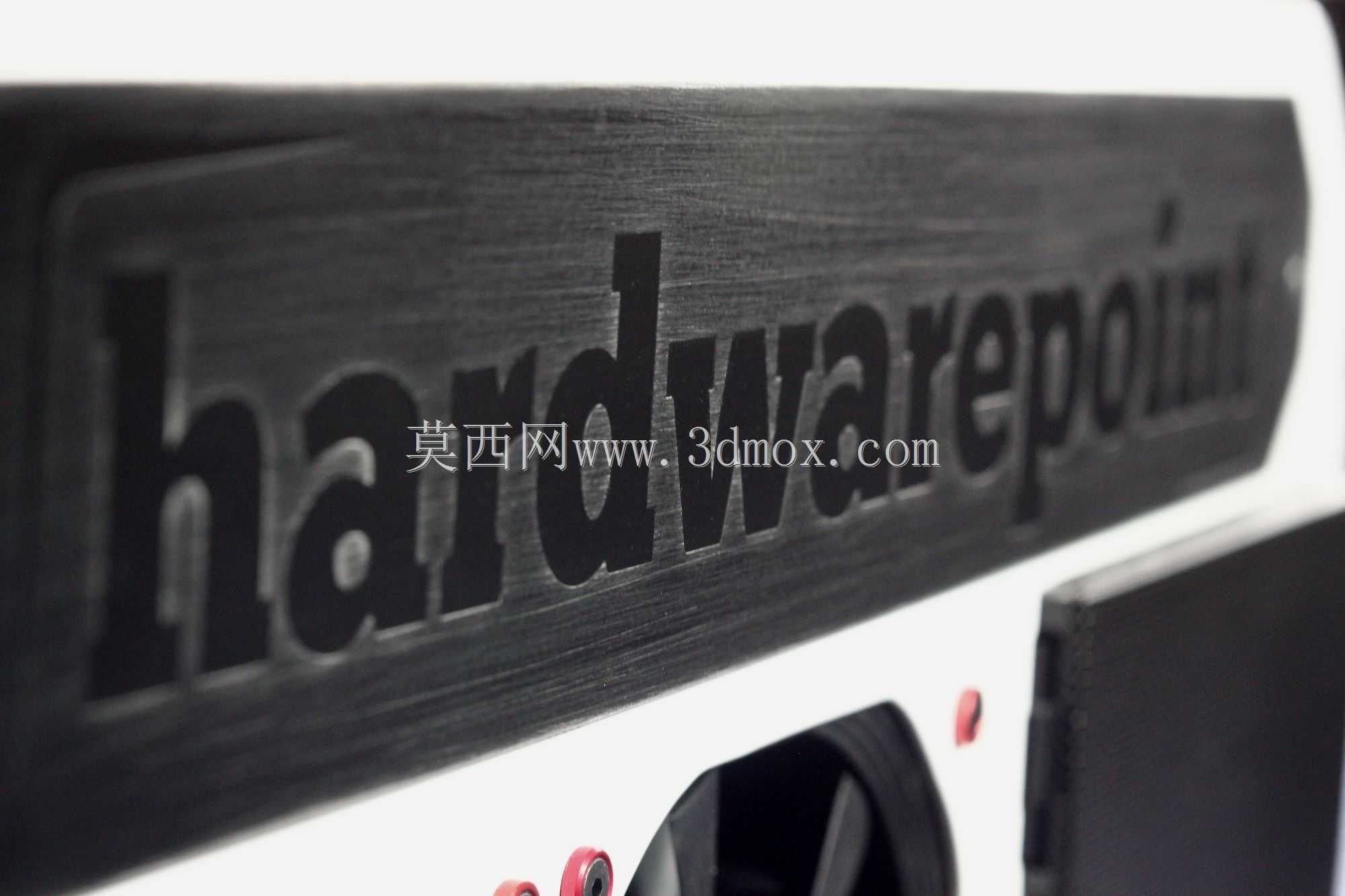

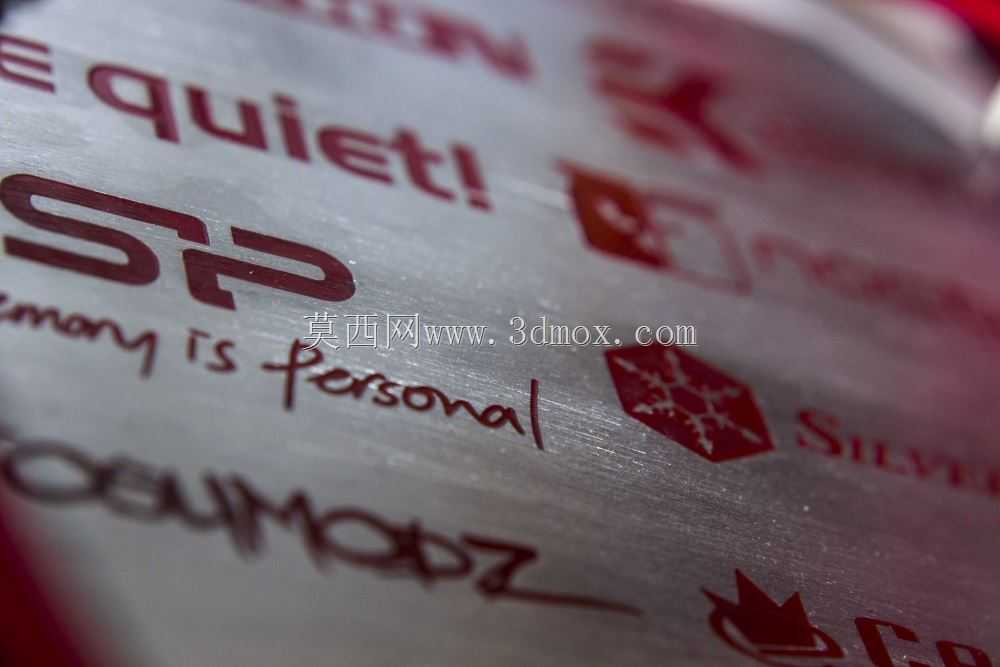

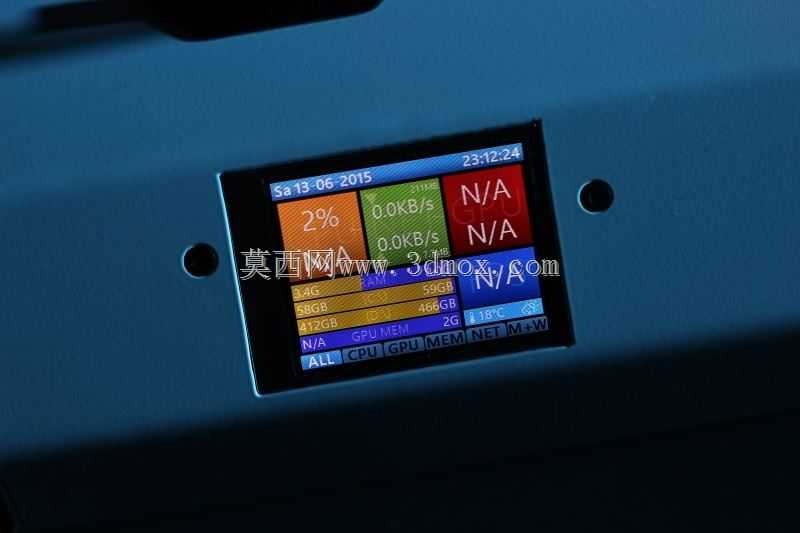

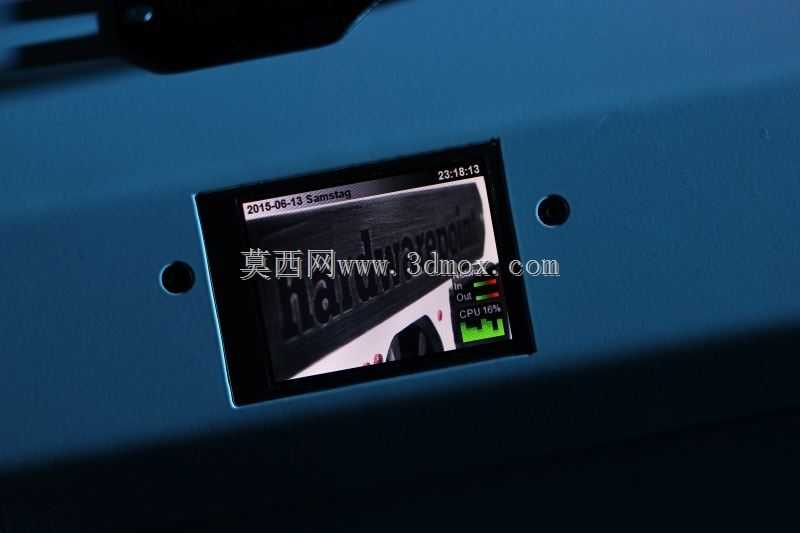

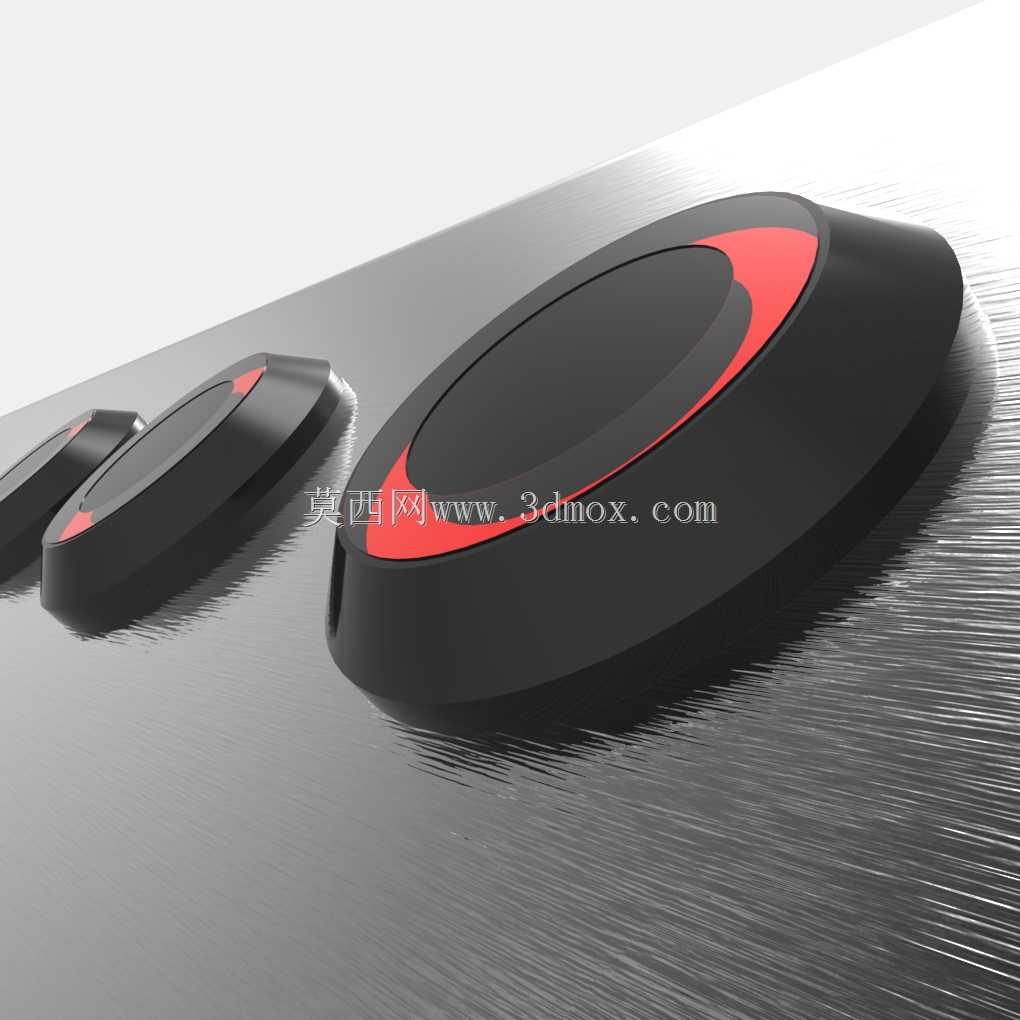

　　机箱的外壳部分采用不锈钢材质做了定制化的折弯加工，面板的logo标识区域做了嵌入式的安装槽，配合彩色状态显示灯的透光设计，在不破坏外壳整体结构强度的前提下实现状态可视化，灯效的走线全部隐藏在外壳与内部框架的夹层中，避免走线杂乱影响内部风道，同时侧透面板的安装采用了免工具的卡扣式结构，方便日常硬件维护时的快速拆装，卡扣的定位公差控制在0.2mm以内，保证面板安装后的贴合度，不会出现长期使用后的松动异响问题。

　　热插拔笼子的设计是这款主机结构的另一项实用特性，硬盘安装位支持2.5寸SSD与3.5寸HDD的免工具热插拔，笼子的固定位设置了减震胶垫，减少硬盘高速运转时的振动传递到机箱整体结构，避免振动导致的硬件接触不良或者噪音放大问题，同时笼子的位置避开了主风道的直吹区域，利用冷排排出的余风经过硬盘区域带走硬盘工作产生的热量，既不占用核心散热区域的风道资源，也能保证硬盘的工作温度维持在合理区间。

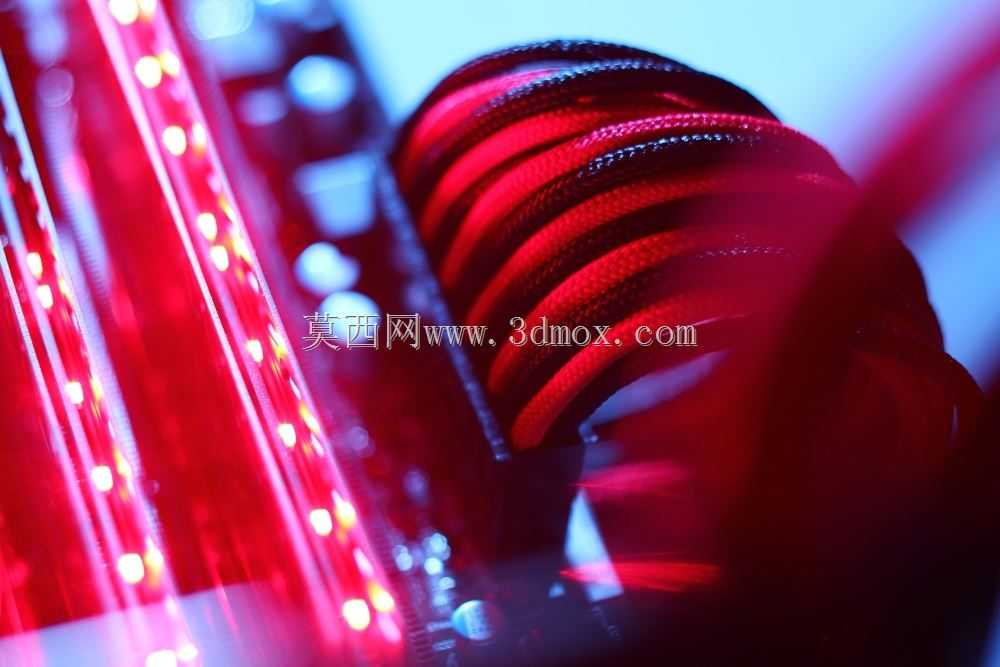

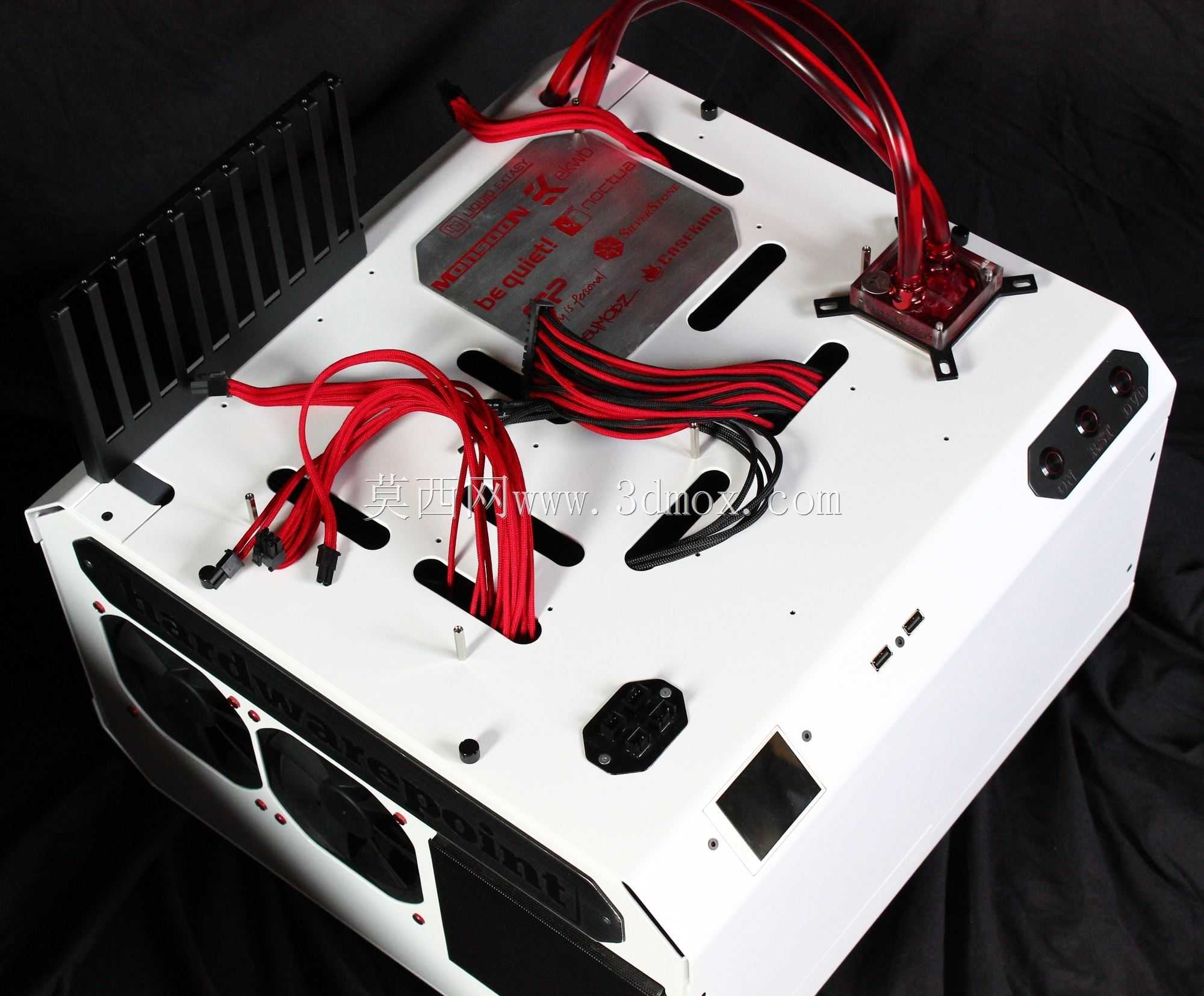

　　在内部走线的规划上，主板背部预留了25mm的走线空间，所有供电线、信号线都可以通过背部的理线夹固定，避免线材散落在主板正面影响风道流通，电源安装位设置了独立的电源仓，仓体做了通风孔设计，保证电源自身的进风需求，同时电源仓的上部预留了水泵的安装位，水泵的固定采用了橡胶减震圈包裹的方式，减少水泵工作时的振动传递到机箱产生共振噪音。

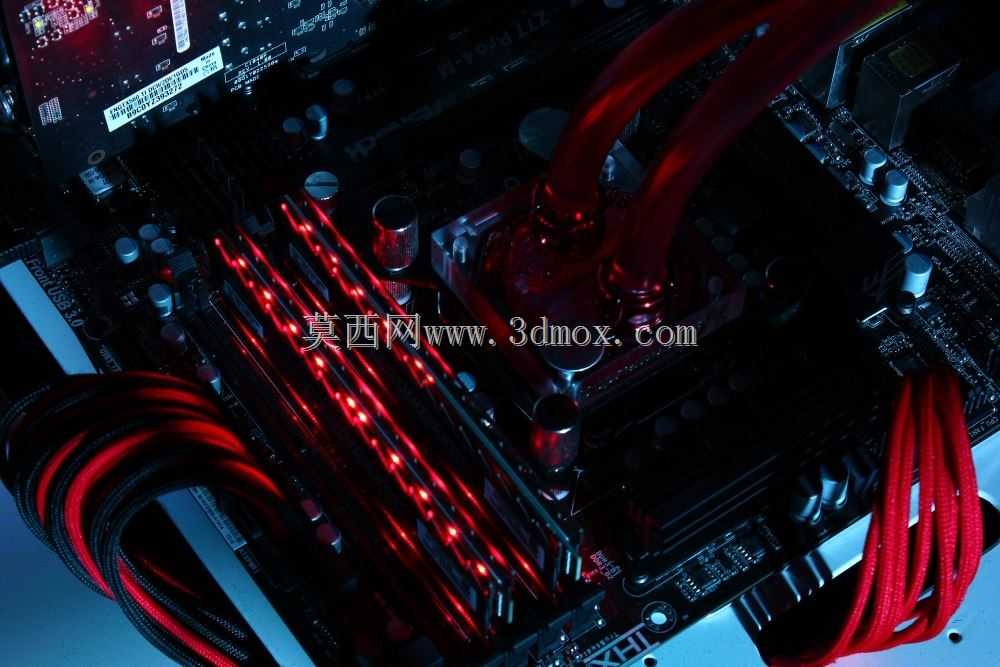

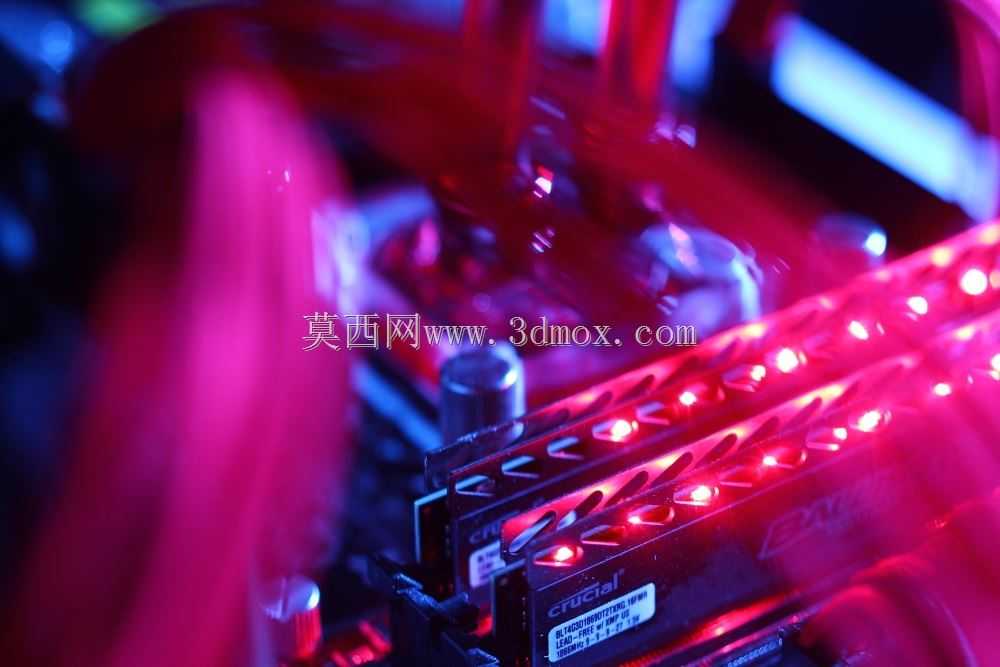

　　从安装兼容性的细节来看，显卡安装位的长度预留达到了380mm，支持目前市售所有长度的旗舰级显卡，显卡的支撑位设置了可调节的金属支架，避免长显卡长期使用后出现PCB板弯曲变形的问题，支架的高度可以根据不同显卡的厚度做无级调节，适配不同厚度的风冷或者水冷版显卡。内存安装位的高度预留了55mm的空间，兼容带高大散热马甲的高端内存，不会出现冷头或者冷排安装后与内存散热马甲冲突的问题。

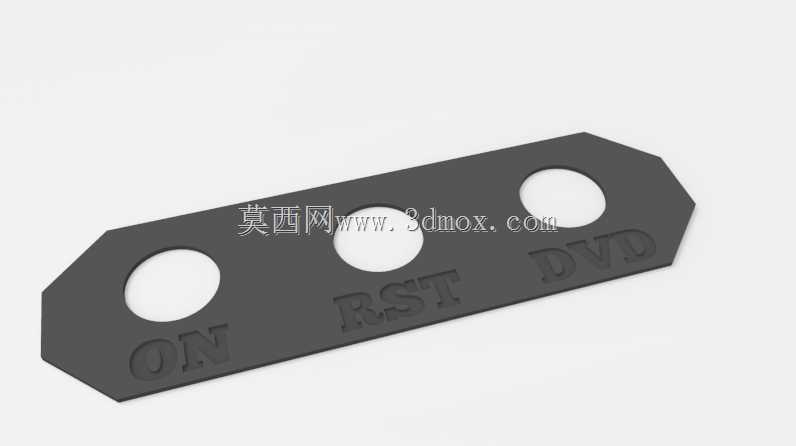

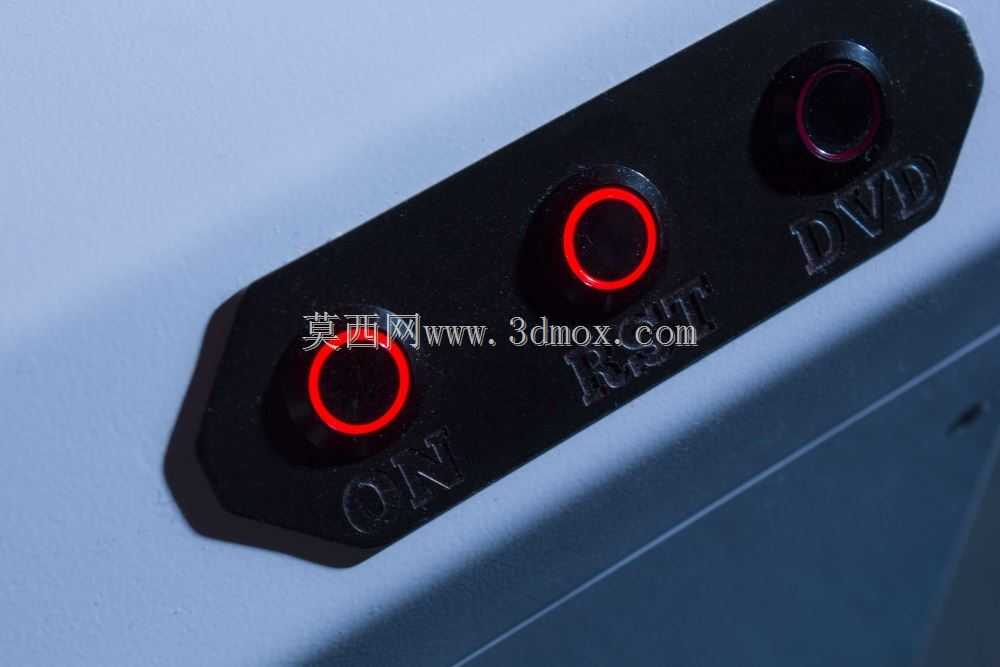

　　机箱的外部接口设置在顶部靠前的位置，包含常用的USB接口、音频接口，接口的电路板做了独立的固定结构，避免频繁插拔接口时导致电路板松动，同时接口区域做了防尘盖设计，长期不使用时可以盖上减少灰尘进入机箱内部。机箱底部设置了可拆卸的防尘网，覆盖整个底部进风区域，防尘网采用磁吸式固定，方便定期拆下清理灰尘，底部的支撑脚高度设置为20mm，保证底部进风的通畅性，同时支撑脚底部贴有防滑橡胶垫，放置在光滑桌面时不会出现滑动问题。

　　整体结构设计在保证结构强度的前提下做了尽可能的减重处理，内部框架采用1.2mm厚度的冷轧钢板折弯成型，关键受力位置比如冷排安装位、显卡支撑位做了额外的加强筋设计，避免硬件安装后出现结构变形，外壳的不锈钢板材厚度为1.5mm，既保证了外壳的质感，也不会因为过薄导致容易出现凹陷变形的问题。所有的板材边缘都做了卷边钝化处理，避免装机或者维护时划伤手部，细节处理完全符合工业级装机的安全标准。
