带防滑凸点的花键连接音量旋钮

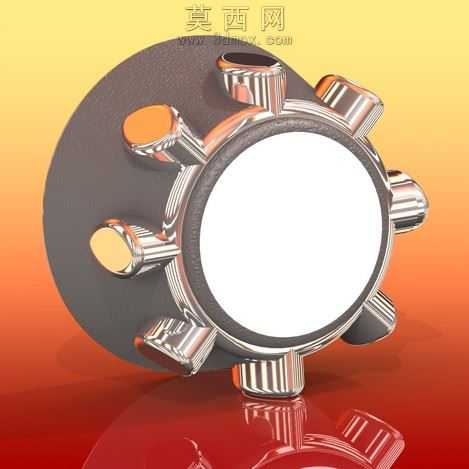

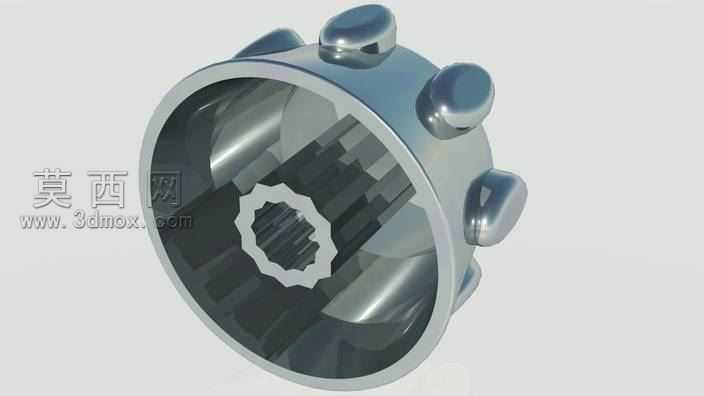

本作品为音频设备调节用音量旋钮三维模型，建模阶段采用参数化设计逻辑，先绘制旋钮主体的回转截面轮廓，通过旋转凸台命令生成筒状基础基体，再在基体外侧圆周方向均匀阵列防滑凸点特征，每个凸点采用圆角过渡的椭球造型，既保证手指拨动时的摩擦力，又避免尖锐棱角带来的触感不适。旋钮内部的花键连接结构是建模核心，先绘制内花键的齿形轮廓，通过拉伸切除生成与调节轴匹配的花键槽，齿形参数符合通用音频电位器调节轴的配合公差，保证装配后无旷量、转动顺滑。材质渲染阶段，为旋钮赋予哑光镀铬金属材质，调整材质的反射粗糙度参数到0.15-0.2区间，模拟常用五金旋钮的磨砂金属质感，凸点边缘添加轻微的高光倒角效果，还原金属机加工后的细节质感；内部花键结构赋予稍暗的金属材质，区分内外结构的视觉层次，渲染时采用三点布光方案，主光源从斜上方45度投射，突出凸点的立体轮廓，辅光源补亮内部花键的结构细节，环境光添加微弱的工作室环境贴图，让金属反射更具真实感。结构设计上，旋钮外侧的凸点数量经过人机工程验证，圆周均匀分布6个凸点，手指转动时任意角度都能接触到防滑结构，转动阻尼感均匀；筒状主体的壁厚设置为2mm，兼顾结构强度与轻量化需求，内花键的深度设置为12mm，保证与电位器轴的配合长度，避免使用过程中出现旋钮脱落的问题；旋钮外边缘做了R0.5的圆角处理，安装后与设备面板贴合紧密，无突兀缝隙。设计思路围绕音频设备的实际使用场景展开，摒弃了传统光滑旋钮易打滑的缺陷，通过外侧凸点提升操作手感，内部花键结构保证传动精度，整体造型简洁规整，既满足功能实用性，又具备工业产品的精致质感，可直接用于音频功放、调音台、车载音响等设备的旋钮结构设计参考，建模过程中所有特征均保留参数化历史，可根据不同电位器轴的尺寸快速调整花键参数，适配不同规格的调节需求。
