五双辐亮面汽车铝合金轮毂轮辋设计

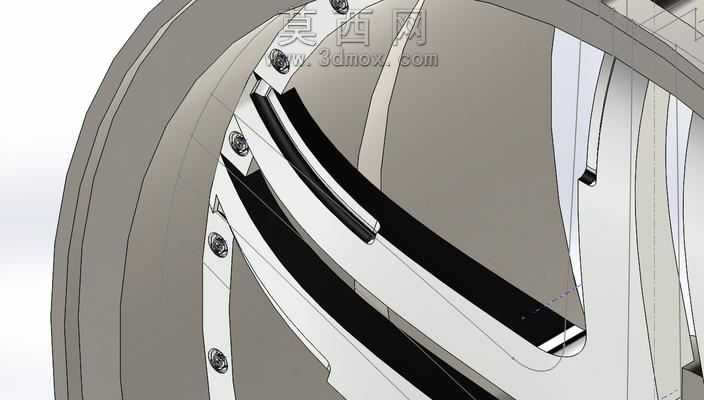

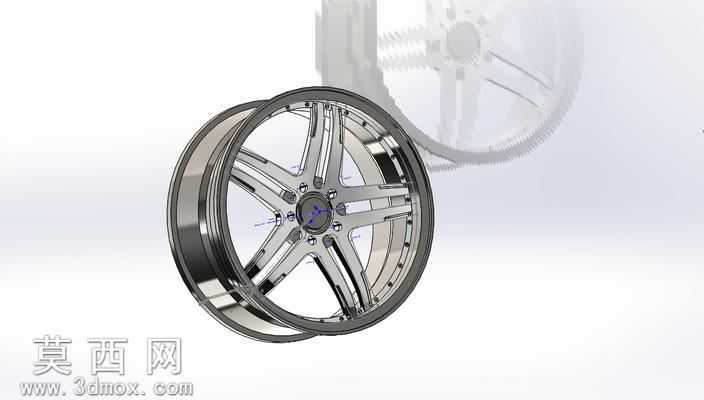

该作品为五双辐结构的汽车铝合金轮辋三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮辋的标称安装尺寸、轮缘宽度、中心孔定位基准为基础，绘制轮辋胎圈座、轮缘、槽底的旋转截面轮廓，通过旋转凸台命令生成轮辋主体基体，确保胎圈座的锥度、轮缘的圆角半径完全符合乘用车轮辋的装配尺寸规范，保障轮胎安装的贴合密封性与定位可靠性。辐条部分采用五组双辐对称布局设计，先绘制单组双辐的引导线与截面轮廓，通过扫描命令生成单组辐条的基础实体，再以轮心为基准进行圆周阵列，完成五组辐条的均匀排布，辐条与轮辋外圈、中心安装盘的衔接位置做了平滑过渡的圆角处理，既避免应力集中提升结构强度，也优化了视觉上的流畅质感。中心安装盘部分预留了标准螺栓孔位、中心定位孔，螺栓孔周边做了凸台加厚处理，强化安装位置的结构刚性，避免装配受力后出现形变。材质与渲染阶段，为模型赋予了镀铬亮面金属材质，调整材质的反射率、粗糙度参数，模拟抛光铝合金轮毂的高光亮面质感，同时添加了轻微的环境反射效果，还原金属材质在自然光下的光影层次，辐条侧面做了细微的拉丝纹理区分，让整体质感更贴近真实量产轮毂的视觉效果。设计过程中兼顾了结构实用性与外观表现力，五双辐的布局既可以在辐条间预留充足的刹车系统散热空间，降低连续制动后的热量堆积，对称式的辐条排布也能保障轮辋转动时的动平衡性能，亮面的外观设计适配多数家用轿车、运动型乘用车的改装与配套需求，整体结构无冗余特征，各部分壁厚均匀，符合铝合金轮毂的铸造工艺成型要求，避免出现壁厚差异过大导致的铸造缩孔缺陷，安装孔位、轮辋尺寸均参考通用乘用车轮毂标准设计，具备实际生产参考价值。
