快速压紧式拨动推夹工装结构设计

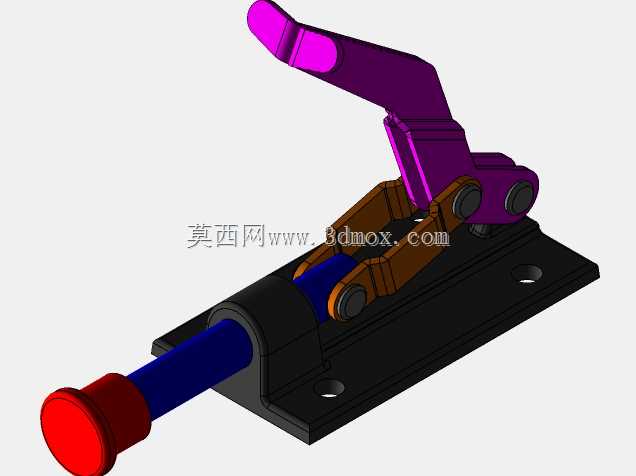

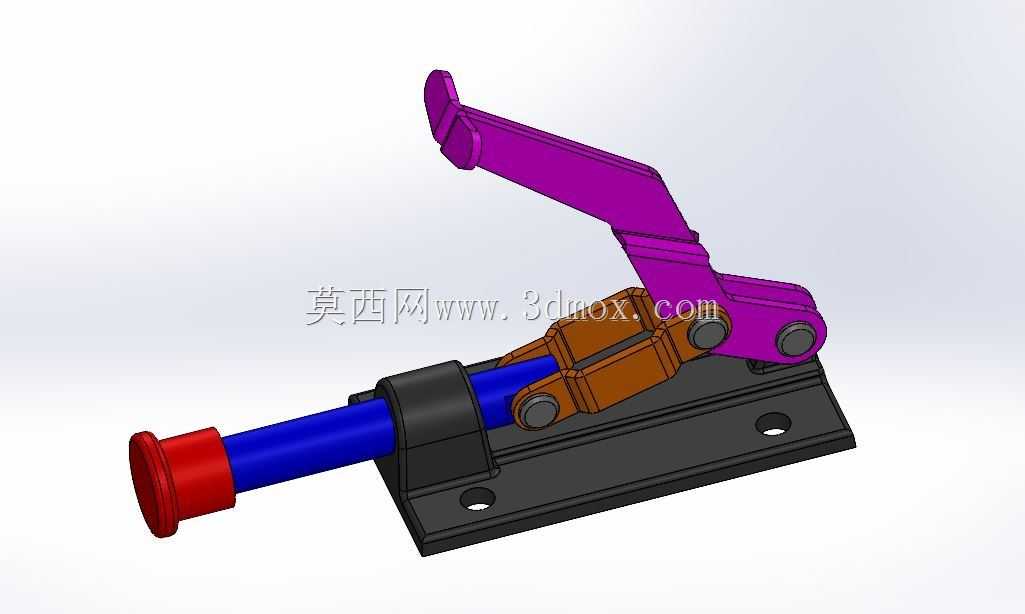

　　这款拨动推夹属于手动肘节式压紧工装的典型结构，在工装夹具领域应用十分广泛，常见于小型工件的快速装夹场景，比如电子元器件组装工位的工件定位、小型五金件焊接时的压紧固定、塑胶件修边工序的工件夹持，还有治具板上的快速压紧工位，都能看到这类结构的身影。和螺纹压紧、气缸压紧的结构不同，这类手动拨动推夹不需要额外提供气源或者反复旋转手柄，只需要单次扳动紫色的操作手柄，就能完成整个夹紧或者松脱动作，单步操作耗时不到一秒，非常适合高频次重复装夹的手工工位，能大幅降低操作人员的动作强度，提升工位的装夹效率。

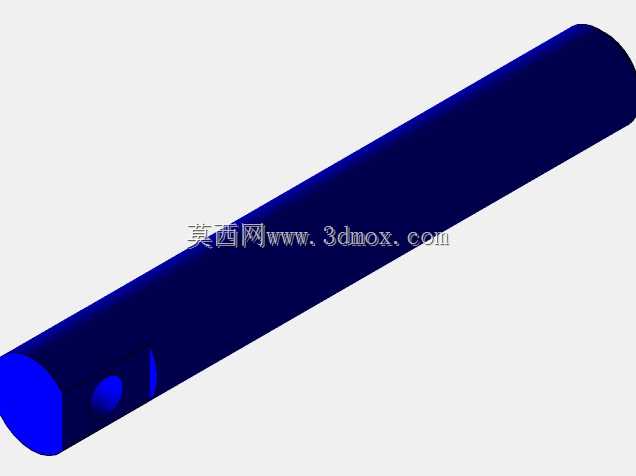

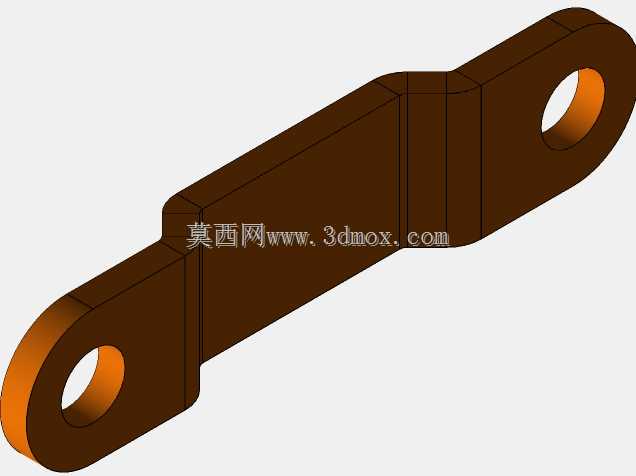

　　从结构设计逻辑来看，这款推夹采用了经典的肘节死点锁紧原理，内部的棕色连杆组在手柄扳动到夹紧终点位置时，会越过连杆机构的共线死点，这时候哪怕作用在推杆上的反力向外推，机构也不会自行松脱，不需要额外增加锁止结构就能实现可靠的夹紧保持，这种设计经过了几十年的工业现场验证，锁紧可靠性非常高，不会因为加工过程中的轻微振动出现松夹的问题。前端的蓝色推杆是直接和工件接触的施力部件，端部的红色端帽一般采用聚氨酯或者尼龙材质，既可以避免刚性接触刮伤工件表面，也能通过端帽的微量变形补偿工件的尺寸公差，保证不同批次存在微小尺寸差的工件都能获得足够的压紧力。推杆和黑色的导向座之间采用间隙配合，导向座的长度足够限制推杆的径向摆动，保证推杆始终沿轴向施力，不会出现偏载导致的推杆卡滞问题。

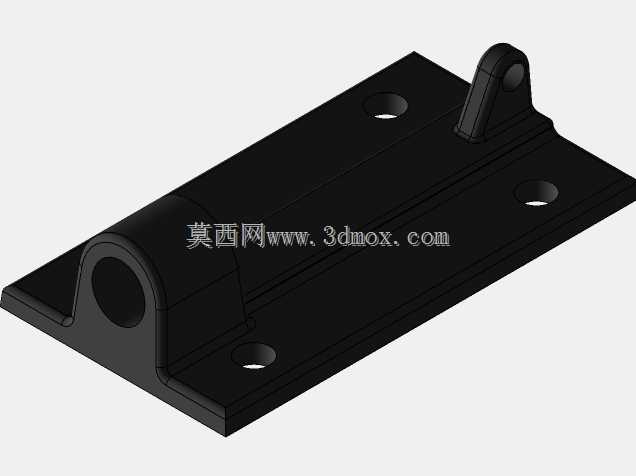

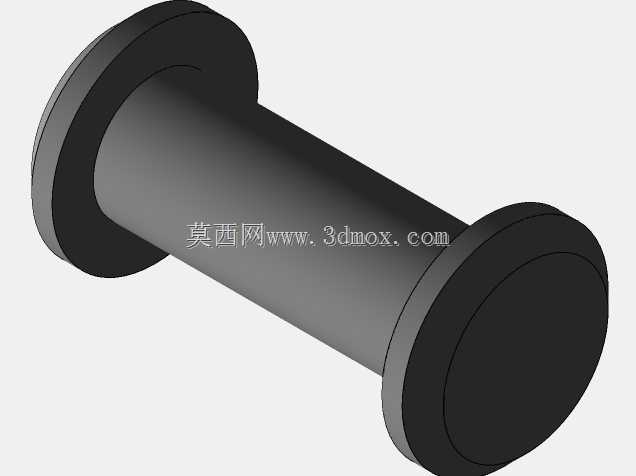

　　安装部分的设计也充分考虑了现场的安装便利性，底部的黑色安装底座设置了两个沉头安装孔，孔位间距符合这类小型快速夹钳的通用安装尺寸，用户可以直接通过内六角螺丝把夹钳固定在工装板、治具台或者设备机架上，不需要额外加工定制转接板。安装底座的底面做了平面度处理，和安装面贴合后不会出现翘曲，保证推杆的运动方向和安装面保持平行，避免长期使用后出现推杆偏磨的问题。整个机构的运动副都采用销轴铰接，销轴两端做了铆压限位，不会在反复扳动的过程中脱出，铰接位置预留了合理的配合间隙，扳动手柄的时候没有明显的虚位，也不会出现卡滞感，操作手感顺畅。

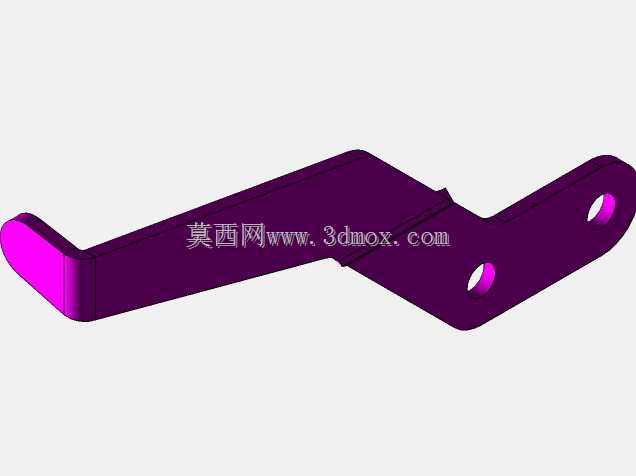

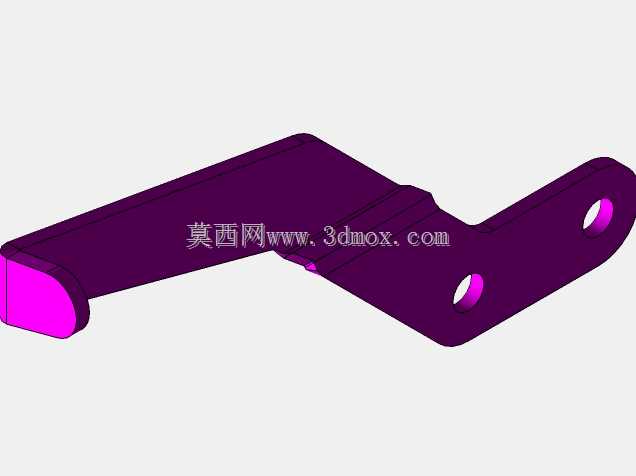

　　在实际选型使用的时候，需要注意这款推夹的推杆行程是固定的，安装时要根据工件的被压紧面高度调整夹钳的安装位置，保证手柄扳到锁紧位置时，推杆的伸出量处于有效行程范围内，避免出现压不紧或者过压导致机构变形的问题。和垂直压紧式的快速夹钳不同，这款推夹的施力方向是沿推杆轴向的水平推压，适合工件侧面需要顶紧、或者压紧空间上方有障碍物无法布置垂直压头的场景，比如治具内部的侧向定位、流水线旁的工件侧向挡停压紧，都可以选用这类推压式的夹钳结构。整个结构没有复杂的异形零件，所有的板件、连杆都可以采用常规的钣金冲压或者铣削加工成型，加工成本低，后期维护也很方便，如果铰接位置出现磨损，只需要更换对应的销轴就可以恢复夹钳的精度，不需要整体更换整个部件，非常适合工业现场的长期使用。另外这款结构的操作手柄做了加长设计，扳动的时候力臂更长，操作人员只需要很小的力就能获得足够的推杆推力，哪怕是需要较大压紧力的场景，也不需要借助额外的工具，徒手就能完成锁紧操作，符合人机工程学的设计要求，长期操作也不容易出现手部疲劳的问题。
