带旋转限位功能的平板式合页铰链结构

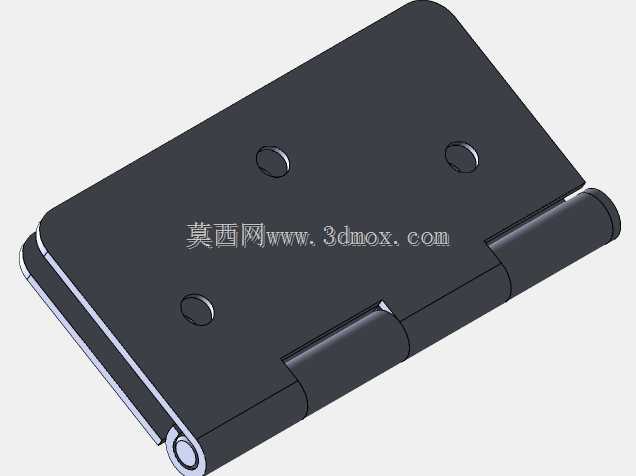

　　这类带旋转限制的平板铰链，在工业设备防护门、小型机箱侧盖、通讯设备舱门、户外机柜检修门场景中应用十分广泛，和普通无限位合页不同，它不需要额外搭配门吸、限位撑杆，就能在预设开合角度位置形成止挡，避免门体过度翻转碰撞相邻构件，也能防止铰接轴长期受超程扭转力出现磨损松旷。从结构设计逻辑来看，两块对称的安装页板采用平直钢板冲压成型，页板上预留的三个沉头安装孔，孔位排布做了等距错位处理，安装时螺丝可以完全沉入沉孔内，不会突出页板表面刮蹭门体或安装基面，同时三个点位的固定方式，相比双孔固定能更好分散铰接处的剪切力，长期频繁开合也不会出现页板翘曲变形。中间的铰接筒体采用分段式卷圆结构，卷圆内径和铰接销轴采用间隙配合，配合公差控制在H8/f7区间，

　　既能保证转动时无卡滞，也不会因为间隙过大出现门体下垂晃动的问题；限位结构直接集成在铰接段的端面止口上，当页板转动到预设最大角度时，两段筒体的止挡面会完全贴合，抵消门体翻转的惯性力，不需要额外在外部加装限位块，整体结构更紧凑。做三维建模时，要重点关注安装边界的尺寸匹配：首先是两块页板的厚度要和安装面的沉槽深度匹配，如果是嵌入式安装场景，页板厚度要比沉槽深度小0.1-0.2mm，保证安装后页板和基面齐平，不会出现突出硌缝的问题；其次是铰接中心到页板安装面的距离，这个尺寸直接决定了门体开合时的转动半径，如果设计时这个尺寸取值过小，门体转动时会和门框侧边发生剐蹭，需要在门框处预留足够的让位缺口，取值过大则会导致门体闭合后缝隙过宽，

　　防护等级达不到要求。另外要注意销轴的轴向固定方式，这类小型铰链一般采用销轴两端墩铆的方式固定，建模时要在销轴两端预留0.3-0.5mm的铆接余量，避免装配后销轴从卷圆筒体内窜出脱落。在实际选型应用中，这类铰链的单页承重可以根据页板厚度、销轴直径做适配调整，比如1.5mm厚冷轧钢板页板搭配3mm直径销轴，单组合页可以承受8-10kg的门体重量，适合小型通讯设备舱、电控箱侧门使用；如果是更厚重的工业防护门，可以将页板厚度提升到2.5mm，销轴直径提升到5mm，承重可以达到25kg以上，同时限位止挡面的接触面积也要同步加大，避免频繁开合导致止挡面磨损变形，失去限位作用。建模过程中还要考虑装配干涉问题，当铰链处于最大开合角度时，

　　要检查两块页板的边缘是否存在碰撞，安装螺丝的头部是否会和相邻页板发生剐蹭，很多新手建模时容易忽略螺丝沉头的突出量，导致实际装配时螺丝头顶住对面页板，无法开合到预设角度。另外，页板的边缘都做了R0.5的圆角处理，避免安装和使用过程中锐边割手，也能减少喷涂或电镀处理时的边角积漆问题，提升表面处理的良品率。这类集成限位的铰链相比普通合页加外置限位的方案，能减少装配零件数量，降低现场安装的工作量，同时整体外观更简洁，没有外露的限位构件，在对外观整洁度有要求的通讯设备、商用机箱上应用优势十分明显。
