可3D打印手动机械通气装置结构设计

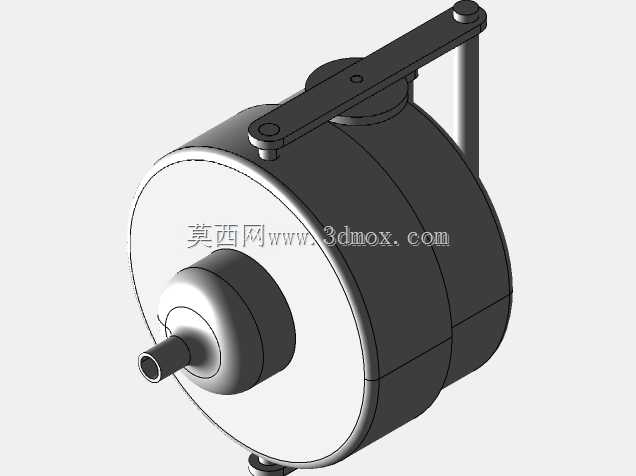

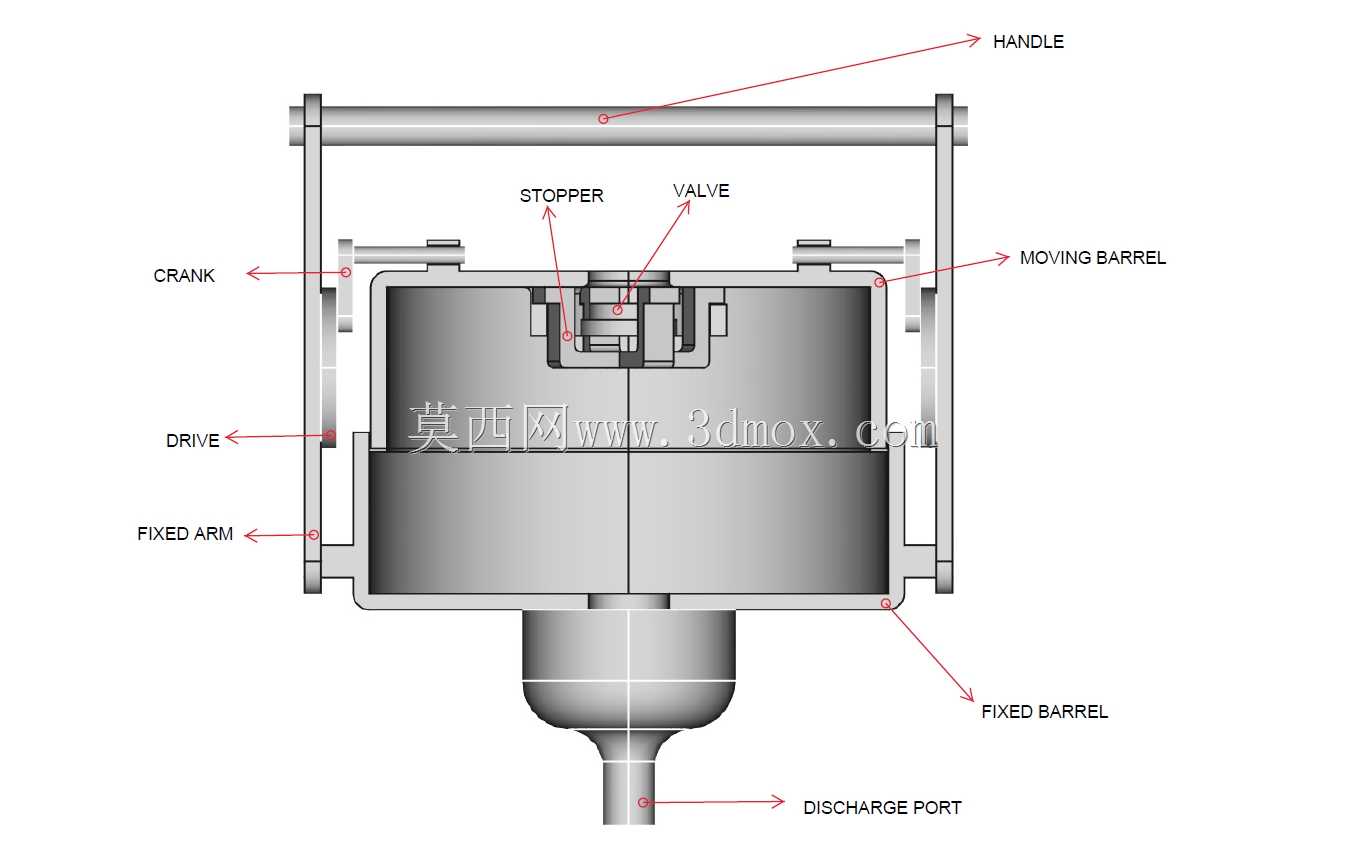

　　这款手动机械通气装置的结构设计，核心面向无动力场景下的急救通气需求，可在缺电、户外救援、应急医疗点位缺乏专业电动通气设备的场景下使用，替代传统人工手动挤压呼吸囊的操作，降低施救者的长时间操作疲劳，同时保证通气参数的稳定性。从结构组成来看，装置包含握持手柄、曲柄驱动组件、限位止挡结构、气路阀体、动筒、固定臂、定筒以及排气端口几个核心部分，所有结构件均做了适配增材制造的工艺优化，无需额外支撑结构即可完成打印，打印完成后仅需简单去除少量支撑毛刺即可完成组装，后处理工作量极低。

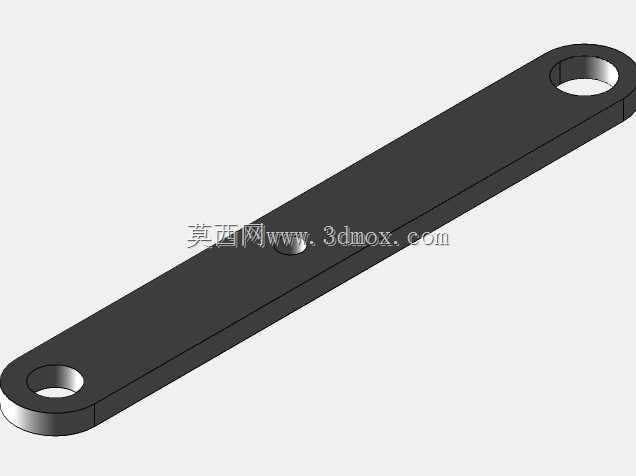

　　设计过程中优先考虑了无工具快速组装的需求，所有配合部位均采用卡扣式、间隙配合的傻瓜式装配逻辑，不需要专业装配经验即可完成整套装置的拼接，整套装置组装完成后整体尺寸控制在便携范围内，可放入常规急救包内携带，适配户外救援、基层医疗点位、灾害应急等多种移动使用场景。驱动端采用曲柄传动结构，通过转动曲柄即可带动动筒沿定筒轴线做往复运动，配合内置的单向阀体结构实现气路的定向输送，固定臂结构可在使用时将装置稳定固定在适配的呼吸面罩接口或者固定支架上，避免操作过程中装置移位影响通气效果。

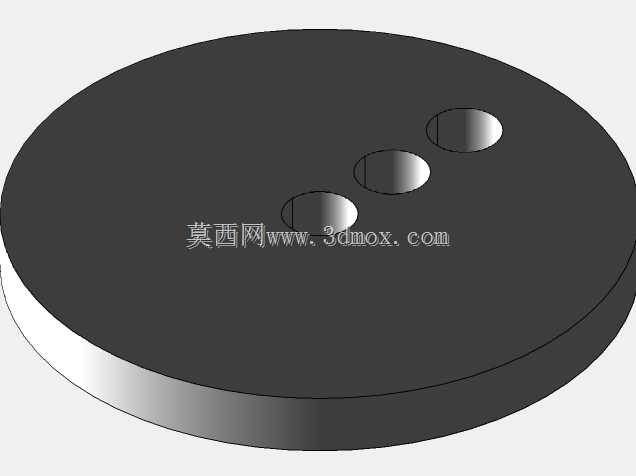

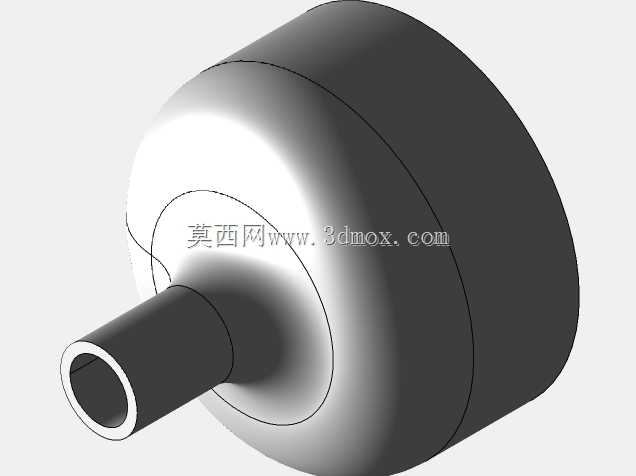

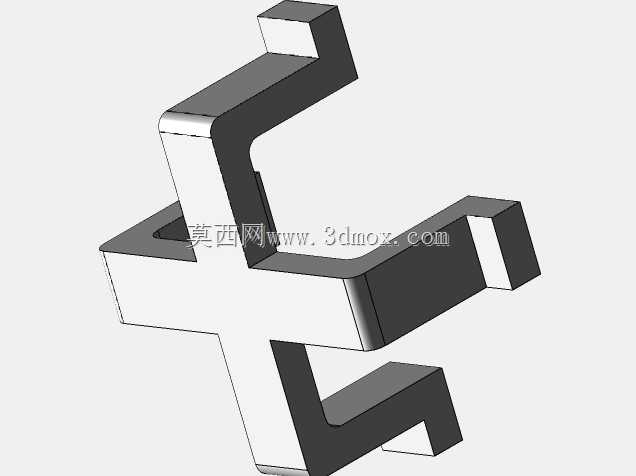

　　限位止挡结构的设计是为了控制动筒的行程范围，通过调整止挡的位置即可改变单次往复运动的排气量，实现不同潮气量的调节，适配不同体重、不同通气需求的使用对象，可覆盖成人、儿童等不同使用群体的基础通气参数要求。气路阀体采用单向导通设计，在动筒回程时自动闭合进气通路、打开吸气通路，在动筒推程时闭合排气通路、将定量气体压入输出端，避免气体返流影响通气效率，排气端口采用标准通用接口尺寸，可适配常规的呼吸管路、面罩连接，不需要额外制作转接头即可直接配套现有急救耗材使用。

　　从安装边界来看，装置的固定臂间距、接口尺寸均按照现有通用急救器材的安装标准设计，固定臂可夹持在宽度150mm以内的固定支架或者床沿结构上，排气端口的外径符合常规呼吸管路的内径适配范围，不需要对现有配套器材做改造即可直接对接使用。整套结构没有复杂的曲面或者高精度配合要求，所有配合面的公差均按照增材制造的工艺能力做了适配，普通FDM3D打印机即可完成所有零件的制作，不需要高精度工业级打印设备，在应急场景下甚至可以就地完成零件打印和组装，快速投入使用。

　　在功能设计上，装置可实现稳定的强制通气效果，通过调整曲柄的转动速度即可控制通气频率，配合行程调节结构可实现每分钟通气量的灵活调整，最高可满足超过60LPM的通气流量要求，同时可实现1:2、1:3、1:4等不同的吸呼比调节，匹配不同场景下的通气操作规范。结构上没有易损的电子元件，整体可靠性高，不需要外接电源或者气源，纯机械结构即可完成所有通气动作，在极端环境下的适应性远高于电动通气设备，适合作为应急储备器材配置在急救包、偏远地区医疗点、灾害救援装备中。

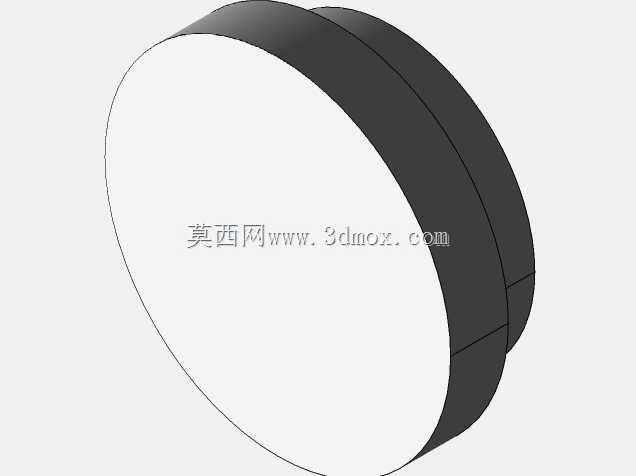

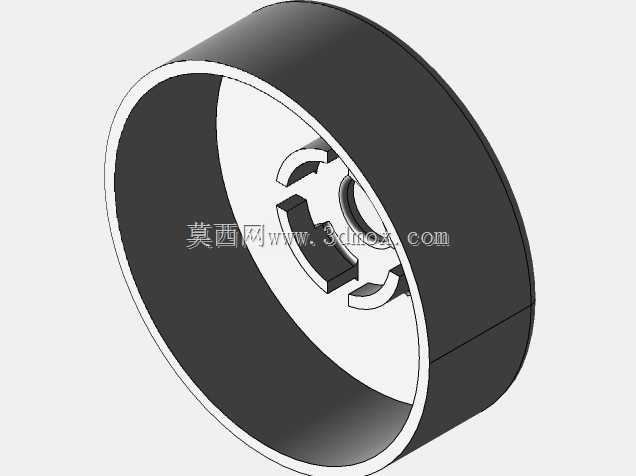

　　设计过程中特意规避了需要后期二次加工的结构，所有零件均为一体化打印成型，没有需要嵌入的金属件或者外购标准件，除了打印耗材之外不需要额外采购其他配件即可完成整套装置的制作，大幅降低了制作成本和制作门槛，即使是没有机械加工条件的场景下也能快速制作出可用的通气装置。动筒和定筒之间的配合采用大间隙配合加密封槽的设计，可通过简单的硅胶圈或者胶带即可实现密封要求，不需要高精度的研磨或者配合加工，进一步降低了制作难度。握持手柄采用横向贯穿式设计，既可以作为搬运握持的结构，也可以在操作时作为辅助固定的着力点，方便施救者单手握持装置、另一只手操作曲柄，单人即可完成整套通气操作，不需要额外的辅助人员配合。
