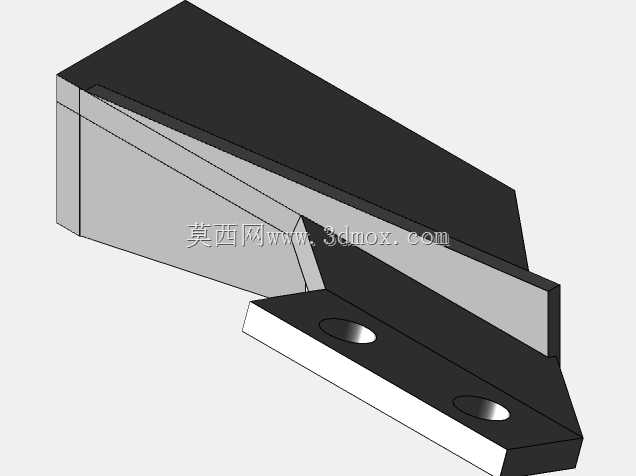

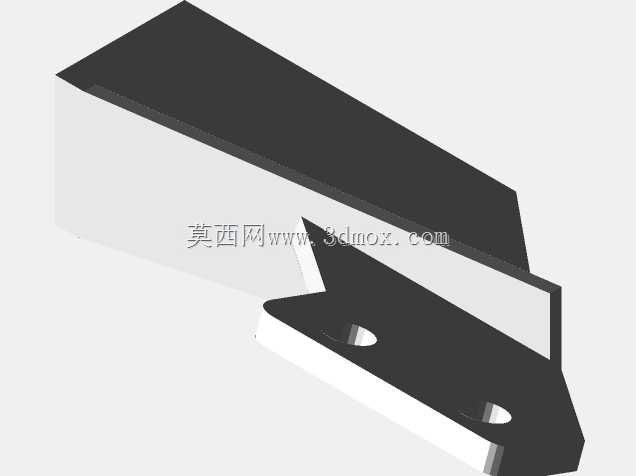

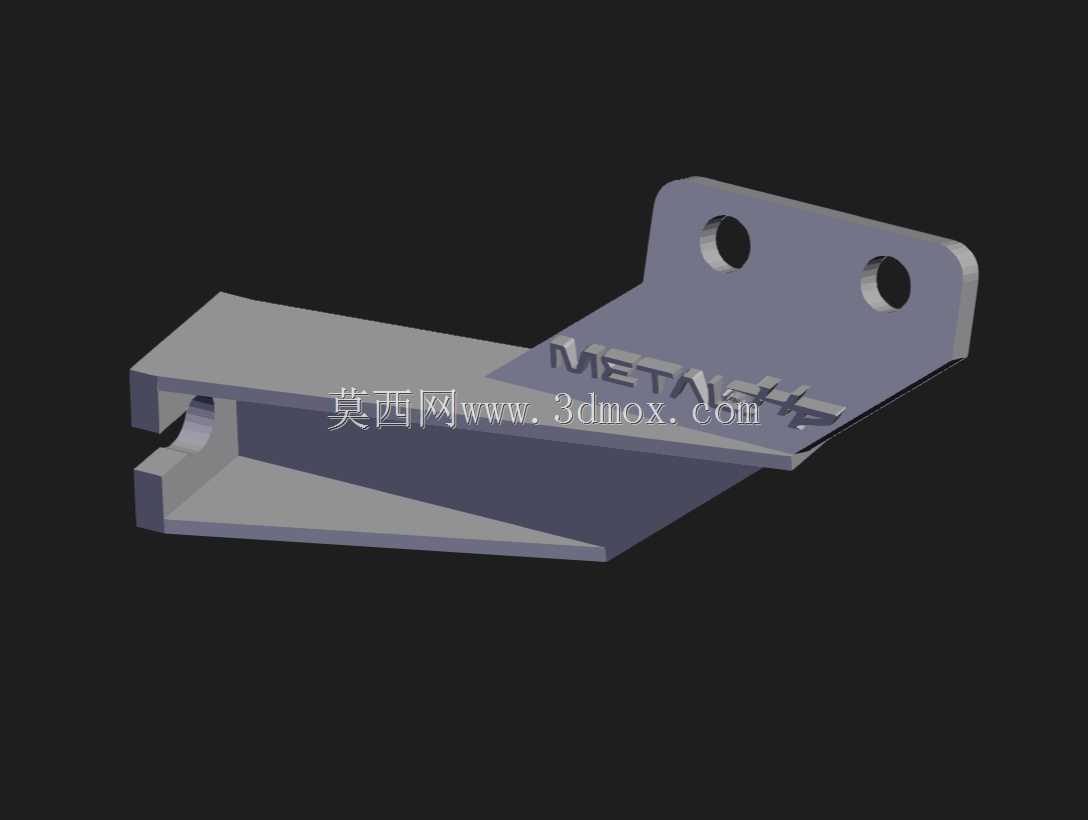

本田思域EG底盘B系列发动机油门电缆固定支架

　　在本田思域EG底盘的动力改装作业中，B系列发动机的换装是极为常见的升级方向，这类改装往往会面临原厂油门拉索固定点位不匹配的问题，这款油门电缆支架正是为解决这一实际工程痛点开发的专用固定构件。日常改装施工中，不少施工人员会采用临时弯折的金属片甚至扎带来固定油门电缆，这类临时方案不仅在长期振动下容易出现松脱移位，还可能导致油门行程卡滞、拉索磨损过快的隐患，严重时甚至会影响行车安全，专用支架的应用能够从结构层面规避这类风险。

　　从实际安装边界来看，这款支架的安装点位完全匹配EG底盘防火墙附近的原厂预留孔位，两个安装孔的孔距严格参照原厂钣金的安装基准设计，不需要在车身上额外打孔，施工时直接利用原有固定点即可完成装配，不会破坏车身原有结构。支架的主体承托部分采用折边结构设计，折边高度刚好能够容纳油门电缆的外层护套，避免拉索在工作过程中出现径向窜动，同时预留的拉索走向槽完全匹配B系列发动机节气门摆臂的运动轨迹，能够保证油门踏板从全关到全开的整个行程中，拉索始终处于顺滑的受力状态，不会出现别劲、卡滞的问题。

　　设计过程中充分考虑了发动机舱的实际工作环境，支架的弯折角度经过反复校核，既能够避开发动机舱内的进气歧管、刹车油管等周边部件，保证安装后与周边构件留有足够的安全间隙，避免车辆行驶过程中出现干涉摩擦，又能让拉索的走向尽可能贴合原厂布局，减少不必要的弯折角度，降低拉索的传动阻力。针对长期使用的耐久性需求，支架的承力部位做了加厚处理，安装孔位置没有采用容易滑牙的自攻结构，而是适配原厂螺栓的固定尺寸，配合暗销防松的设计思路，能够承受发动机长期运转带来的持续振动，不会出现固定螺栓松动、支架移位的问题。

　　从功能特性来看，这款支架专门适配ABS材质的拉索固定座，安装时不需要对原厂油门电缆做任何裁切、改装，直接将原厂拉索卡入支架的固定槽即可完成装配，能够完美兼容OEM规格的油门电缆，保证油门踏板的脚感与原厂状态保持一致，不会出现改装后油门轻重异常、行程不准的问题。需要注意的是，这款支架是针对民用街道改装场景开发的专用构件，适用于日常道路行驶的改装车辆，能够满足常规使用场景下的强度与可靠性要求，在赛道等极端激烈驾驶场景下使用前，需要额外做好固定点的防松检查，根据实际使用需求做进一步的加固处理。

　　在实际建模过程中，支架的每一处弯折半径都参照了钣金加工的工艺要求，没有出现无法加工的锐角或者过小折边，所有安装孔的位置都做了同轴度校核，保证安装时螺栓能够顺利穿入，不需要现场扩孔修正。支架的表面没有多余的装饰结构，所有造型都服务于功能需求，承托面的平面度公差控制在合理范围内，保证拉索安装后不会出现局部受力过大的问题，延长拉索的使用寿命。对于从事本田车型改装、动力升级的结构设计人员来说，这类专用支架的设计核心不在于复杂的造型，而在于对安装边界、运动轨迹、周边间隙的精准把控，每一个尺寸的确定都需要结合实车的装配空间反复验证，避免出现安装后干涉、行程不足的问题，这也是改装类零部件设计与通用零部件设计的核心差异——必须完全适配特定车型的特定改装方案，没有通用的尺寸可以直接套用。
