层缝合芯缝纫机安装定位板结构

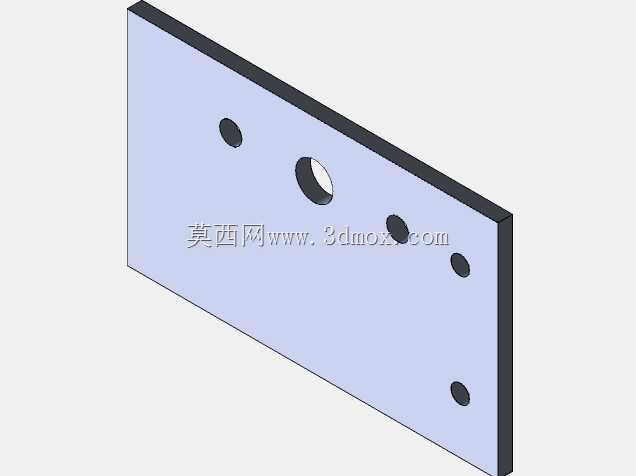

　　在纺织缝制设备的层缝合加工工位中，芯缝纫机承担着多层柔性面料、带衬芯复合料的精准缝合作业，其核心安装基准件的结构精度直接决定缝合走线的直线度、层间对位偏差以及长期运行的结构稳定性。本次呈现的结构件为芯缝纫机的核心安装定位板，是设备机头走线组件、压脚导向机构的承载基体，在整机装配链路中属于基准级零部件。从实际应用场景来看，这类定位板多用于厚料层缝合的工业缝纫机场景，比如户外功能性面料复合缝制、皮具衬芯层缝合、工业滤布多层接缝合等工况，这类工况下设备运行时存在持续的微幅振动，同时压脚往复动作会对安装面施加周期性的交变载荷，因此对安装板的平面度、孔位同轴度、安装边界的适配性都有明确的工程要求。从功能特性上看，该板件采用矩形平板式基体结构，板厚根据承载需求做了等厚设计，整体平面加工精度满足IT7级公差要求，能够保证安装在其上的导向件、走线件无安装倾斜偏差。板面上分布的5处通孔并非等径设计，其中居中位置的大直径通孔为缝纫机芯轴的过孔，承担芯轴运转时的避让功能，同时该孔的孔口做了微小倒角处理，避免装配时刮伤芯轴表面镀层，也能减少运转过程中纤维碎屑卡入孔缝的概率；其余4处小直径通孔为安装固定孔，孔位分布按照受力矩平衡原则排布，分别靠近板件的四个受力承载区域，当螺栓锁紧后，板件受力均匀，不会出现局部翘曲导致的平面度超差问题。板件的侧边做了直角精铣处理，其中一条长边为安装定位基准边，装配时靠紧设备机架的定位面即可完成快速找正，无需反复调整孔位对齐度，

　　能够有效缩短产线装配的调校时间。从设计思路层面拆解，该结构件没有采用多余的减重槽或者复杂曲面设计，完全围绕功能优先级做结构取舍：首先保证安装基准面的有效接触面积足够，避免长期振动下出现螺栓松动；其次孔位的排布避开了板件的应力集中区域，所有孔边距离板边缘的尺寸都满足最小壁厚要求，不会因为锁紧力过大导致板边开裂；另外板件的整体外轮廓尺寸完全匹配对应型号芯缝纫机的机架安装腔边界，安装时无需额外做裁切或者修配，直接对位锁紧即可完成装配。在安装边界维度上，该板件的长宽尺寸严格适配机架安装位的内档尺寸，单边配合间隙控制在0.02mm-0.05mm之间，既不会因为间隙过大导致安装后窜动，也不会因为间隙过小出现装配卡滞；

　　板厚尺寸匹配安装槽的深度要求，装配后板面与机架安装面齐平，不会出现凸起干涉压脚往复行程、或者凹陷导致积尘积屑的问题。所有固定孔的孔位中心距公差控制在±0.02mm范围内，与机架上的预装螺纹孔完全对位，装配时螺栓可以顺畅穿入，不会出现别劲导致的螺栓应力断裂问题。在实际工况验证中，这类平板式安装定位板相比带加强筋的异形结构，加工工艺性更好，采用常规的铣削、钻孔工序即可完成加工，不需要定制特殊成型刀具，加工成本更低，同时平面度更容易保证；另外平整的板面更容易做日常清洁维护，车间生产过程中产生的线毛、面料碎屑不会在结构死角堆积，减少了设备日常维保的清理工作量。值得注意的是，板件上的大直径过孔与芯轴的配合间隙做了合理预留，

　　既满足芯轴高速运转时的避让需求，也不会因为间隙过大导致碎屑掉入设备内部传动腔，配合间隙值经过多轮工况验证，能够适配常规转速下的芯轴跳动量，不会出现孔壁与芯轴摩擦的异响问题。四个固定孔采用通孔设计而非沉孔，一方面是降低加工难度，另一方面螺栓锁紧时的压力可以均匀作用在孔周边的板面上，不会因为沉孔加工的同轴度偏差导致螺栓头偏斜、局部压强过大压伤板面的问题。对于结构设计从业者来说，这类看似简单的平板类安装件，其孔位排布、尺寸公差、边界配合的设计逻辑，完全围绕实际工况的受力、装配、维保需求展开，没有冗余的设计元素，每一处结构特征都对应明确的工程需求，是工业设备基础安装件的典型设计思路，也可以为同类缝制设备、轻工加工设备的安装基准件设计提供参考。
