V形槽车轮专用轴承拆卸工装结构

　　在轻型输送设备、AGV小车、定制化轨道行走机构的现场维护场景中，V形槽车轮的轴承更换一直是容易被忽略的细节痛点——这类车轮多采用过盈配合将深沟球轴承压装在轮体中心的轴承座内，轮体本身多为尼龙、聚氨酯或者硬质铝合金材质，常规的三爪拉马在拆卸时，抓脚很难稳固勾住轴承内圈，受力点一旦偏移就会刮伤V形导向槽的工作面，或是顶弯轮轴安装孔的同轴基准面，严重时直接导致整个轮组报废，额外增加运维成本。这款针对V形槽车轮设计的轴承拆卸工具，正是瞄准这类细分维护场景做的结构优化，完全规避了传统拉马的使用缺陷。

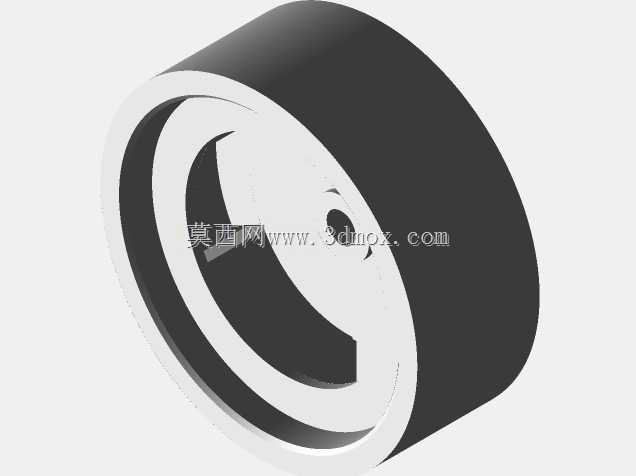

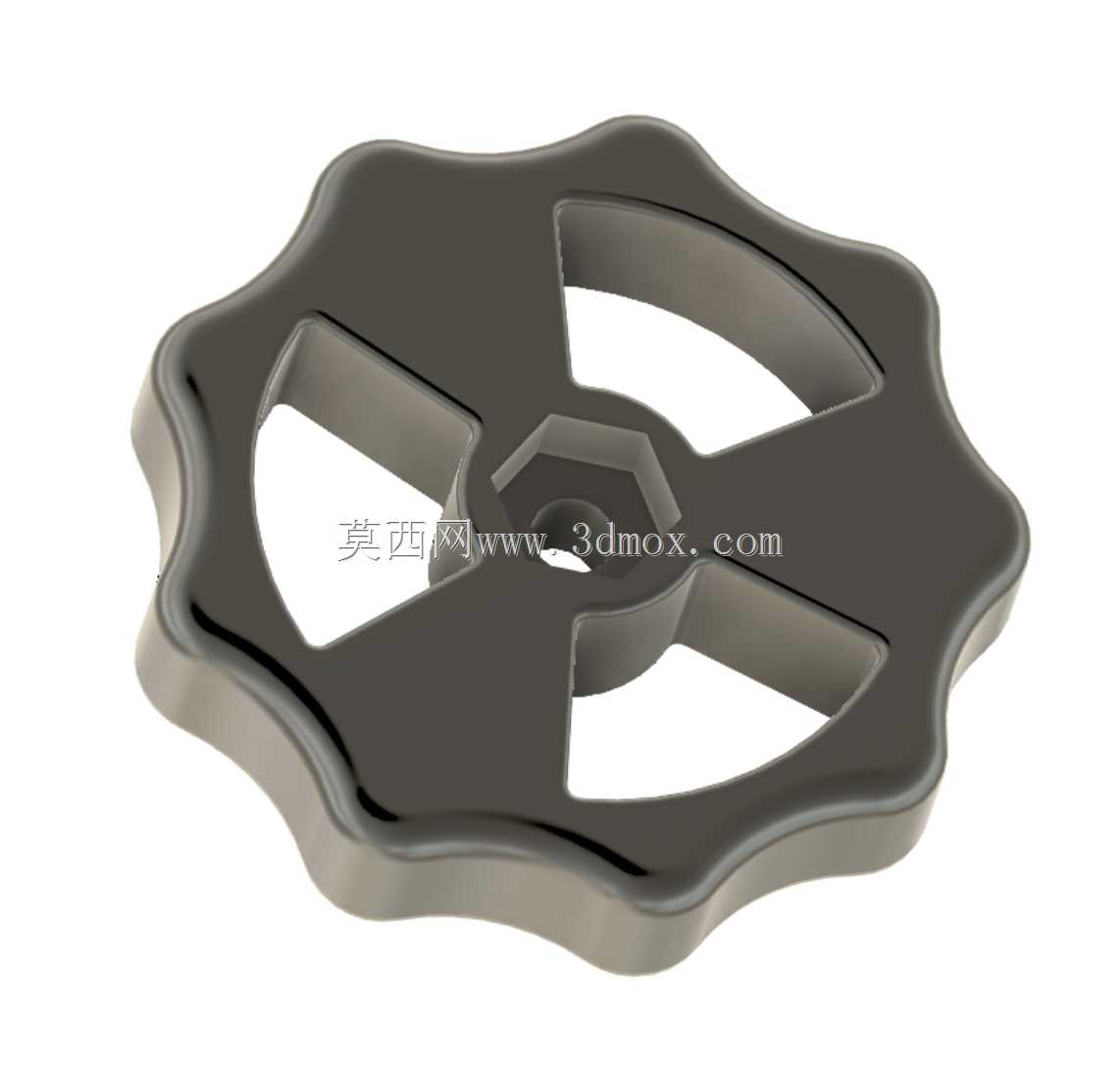

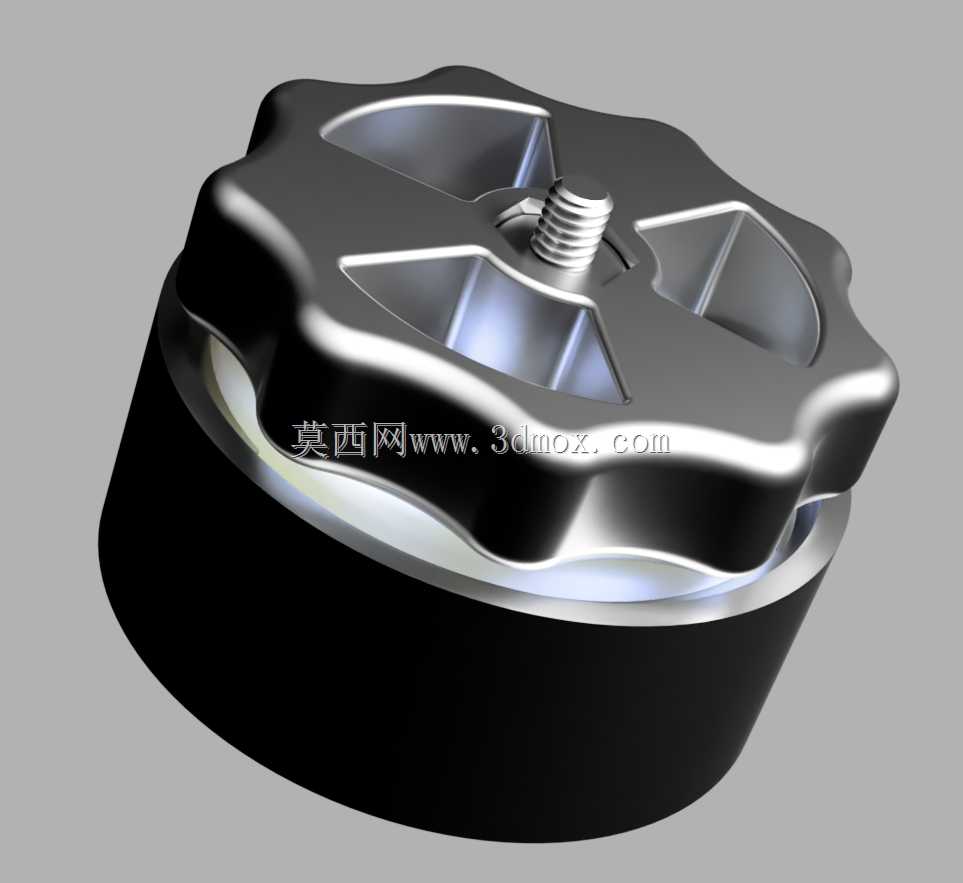

　　从结构设计逻辑来看，整个工具没有采用复杂的连杆或者液压结构，完全依靠纯机械的螺纹旋压实现平稳施力，整体分为三个核心功能部分：顶部的星形施力旋钮、中部的螺纹顶杆、底部的环形承托基座。顶部旋钮做了多瓣式的波浪形外缘设计，每一个凸起的瓣片都做了圆弧过渡的加厚处理，表面做了防滑的纹理处理，徒手操作时不需要额外加力杆就能获得足够的握持摩擦力，即使手上沾有少量润滑脂也不会打滑，旋钮内部和顶杆采用一体式的同轴连接，避免长期使用后出现连接松动导致的施力偏移。中部的顶杆采用标准公制粗牙螺纹，螺距选择兼顾了旋进效率和施力的平稳性，不会因为螺距过大导致顶进时冲击力损伤轴承，顶杆的顶端做了球面处理，接触轮轴端面时可以自动找正中心，不会因为端面的微小倾斜出现顶偏的问题。底部的环形承托基座是整个工具的核心定位结构，内环直径刚好可以卡在V形槽车轮的轴承座外圈台阶上，不会接触到V形槽的导向工作面，承托面做了1.5毫米的倒角处理，贴合轮体端面时不会压伤轮体的喷塑或者氧化层，外环的高度经过精准计算，当轴承被完全顶出时，顶杆的行程刚好达到上限，不会出现过度顶进导致轴承弹出掉落的问题。

　　从安装边界和适配尺寸来看，这款工具的环形基座内径覆盖了常见的608、6200、6201三类轻型V形槽车轮常用轴承的外径尺寸，不需要额外更换适配套就能完成大部分常规轻型轮组的轴承拆卸作业；整体最大外径不超过120毫米，在空间狭窄的设备底部、轨道侧边等维护位置也能顺利操作，不需要拆卸整个轮组支架就能完成轴承更换，大幅缩短现场维护的停机时间。施力过程中，整个工具的受力完全沿着轮轴的轴向传递，环形基座的受力均匀分布在轴承座的整个环形端面上，不会出现局部应力集中的问题，即使是尼龙材质的轮体也不会出现被压裂的情况；顶杆的球面端头始终贴合轮轴的中心位置，顶进过程中轴承内圈均匀受力，不会出现轴承倾斜卡滞在轴承座内的问题，拆卸下来的轴承保持架、滚动体都不会受到额外损伤，如果是需要重复利用的轴承，拆卸后可以直接压装复用，不会像传统拉马拆卸那样导致轴承保持架变形。

　　在实际使用时，只需要将底部环形基座对准轮体的轴承座端面放平，确保顶杆的球面端头对准轮轴的中心孔，顺时针旋转顶部的星形旋钮，顶杆就会缓慢顶出轮轴，同时带动轴承从轮体的轴承座内平稳退出，整个过程不需要敲击、不需要额外的辅助工具，单人徒手就能完成操作，对于没有接受过专业机修培训的现场运维人员来说，上手门槛极低，也不会因为操作不当损坏轮组或者轴承。对比传统的敲击拆卸、撬棍撬动的方式，这种纯螺纹旋压的拆卸方式没有冲击载荷，不仅能保护轮体和轴承，也能避免操作过程中出现工具滑脱伤人的安全隐患，适合在自动化生产线运维、物流设备维护、轻型轨道设备保养等场景下作为常备工装使用。
