ZMR250穿越机专用锥形支撑底座

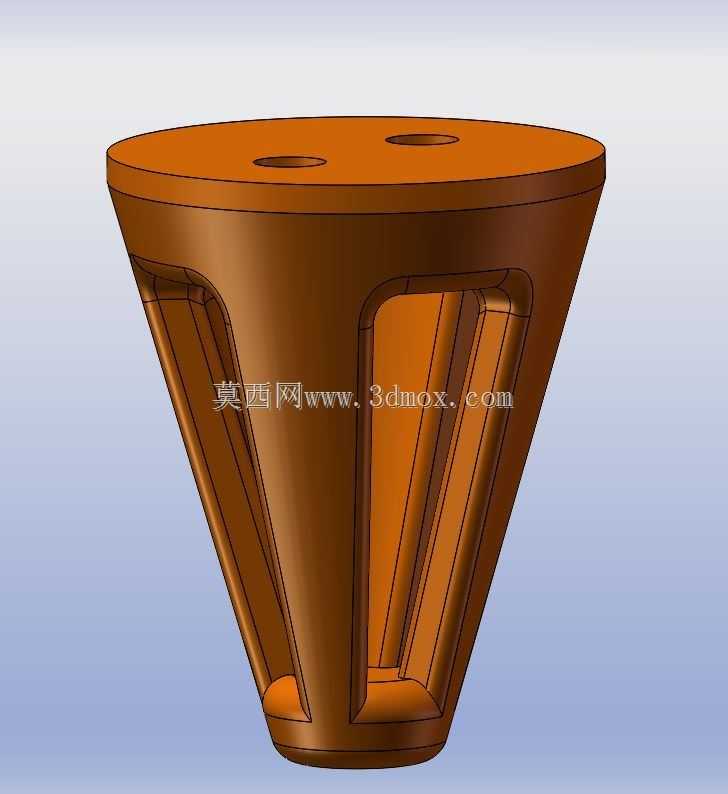

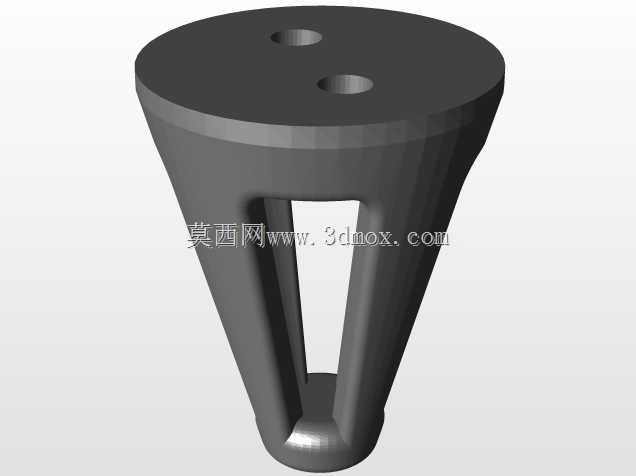

　　这款支撑底座是针对ZMR250规格四轴穿越机机架开发的配套落地支撑构件，主要用于穿越机日常静置存放、起飞前调试阶段的机身承托，避免机架底部直接接触硬质地面造成飞控板、摄像头等底部挂载元件的磕碰磨损，也能在非飞行状态下为机架提供稳定的直立支撑，方便调试人员观察桨叶安装角度、检查电机接线状态。从结构设计来看，整体采用上宽下窄的锥形构型，顶部为平整的圆形安装面，面上预留两个同轴定位孔，安装时需要将机架底部对应位置扩孔至3.3mm直径，通过紧固件实现底座与机架底板的刚性连接，保证连接后无松旷间隙，避免飞行过程中底座脱落引发安全隐患。锥形主体采用多道纵向加强筋布局，相邻加强筋之间做大面积镂空处理，这种设计一方面可以大幅降低构件自身重量，

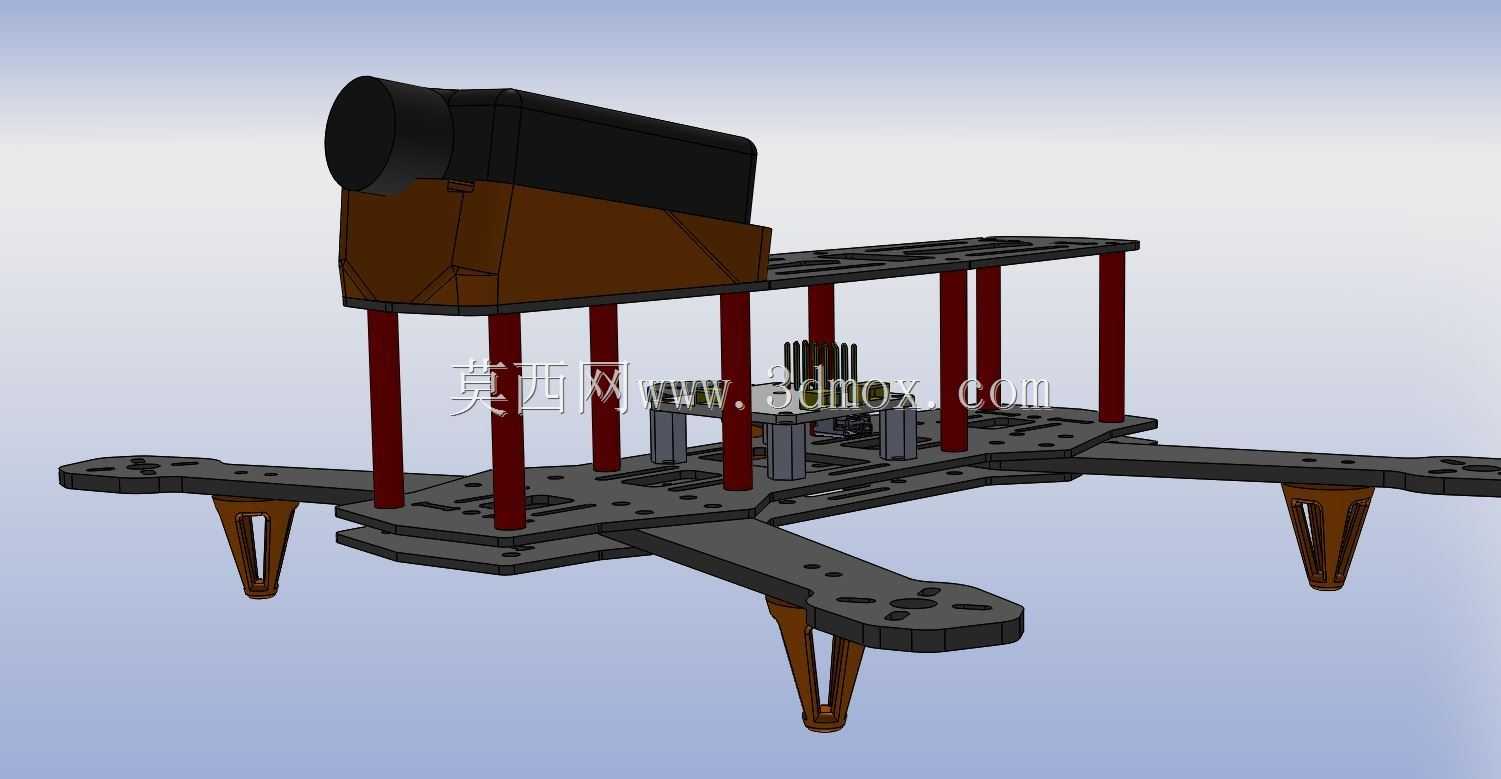

　　避免额外增加穿越机的起飞负载，影响飞行机动性与续航表现，另一方面纵向加强筋沿锥面母线方向布置，能够将顶部安装面承受的机身重量均匀传导至底部支撑端，提升整体结构的抗冲击能力，即使在降落时存在轻微冲击载荷，也能通过筋位的微小形变吸收部分冲击力，保护机架内部的电子元件。底部为收窄的环形支撑端，接触面积经过反复校核，既保证静置时的支撑稳定性，不会因轻微外力出现侧翻，又不会因为支撑面过大额外增加风阻，影响穿越机高速飞行时的气动表现。实际应用场景中，这类支撑底座多用于FPV穿越机爱好者的日常装机调试、户外飞行场地的临时停放，也可搭配展示架用于穿越机成品的静态陈列，相比传统的柱状起落架，这种一体化锥形底座的结构刚性更强，

　　安装后与机架底部贴合度更高，不会出现突出机架轮廓的部分，减少飞行过程中剐蹭障碍物的概率。设计过程中重点考量了安装边界的匹配性，顶部安装面的直径完全适配ZMR250机架底部的安装区域，不会遮挡机架底部的接线端口、散热开孔，保证飞控、电调等元件的正常散热与接线操作；整体高度经过优化，既能够为底部挂载的摄像头、图传天线预留足够的离地间隙，避免起降时地面杂物刮蹭天线或镜头，又不会因为高度过高导致整机重心上移，影响飞行时的操控稳定性。材质适配方面，该结构完全适配光固化3D打印的成型工艺，镂空结构无封闭空腔，打印时无需添加过多支撑，后期处理难度低，打印完成后仅需简单打磨安装孔位即可完成装配，对于普通爱好者来说加工门槛极低。结构受力层面，

　　纵向加强筋的厚度经过迭代优化，在保证足够支撑强度的前提下尽可能做薄，避免不必要的重量冗余，锥面的倾斜角度经过反复验证，既保证了力传导的顺畅性，又能在发生硬着陆时通过筋位的溃缩吸收冲击能量，避免冲击力直接传导至机架主板，造成飞控传感器的偏移或电子元件的虚焊。安装时需要注意，两个定位孔的同轴度公差控制在0.1mm以内，装配后需要确认底座与机架底板完全贴合，无翘起间隙，紧固件锁紧力度适中，避免力量过大导致安装孔周边出现开裂。日常使用中，该底座能够适应水泥地面、草地、塑胶场地等多种常见的起降场地，底部环形支撑端的边缘做了小圆角处理，即使在不太平整的地面也能保证三点以上的有效接触，不会出现放置不稳的情况。相比市面上常见的分体式起落架，这种一体化锥形底座的安装步骤更简单，仅需两颗紧固件即可完成固定，不需要额外调整安装位置，装配一致性更好，对于批量装机的用户来说能够大幅提升装配效率。
