闭式弯叶离心泵叶轮结构设计

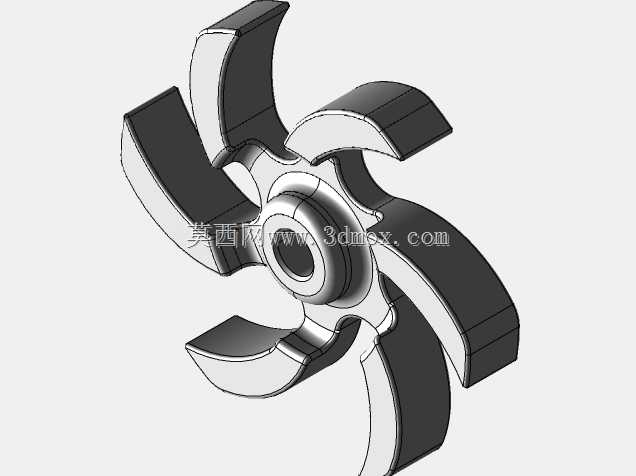

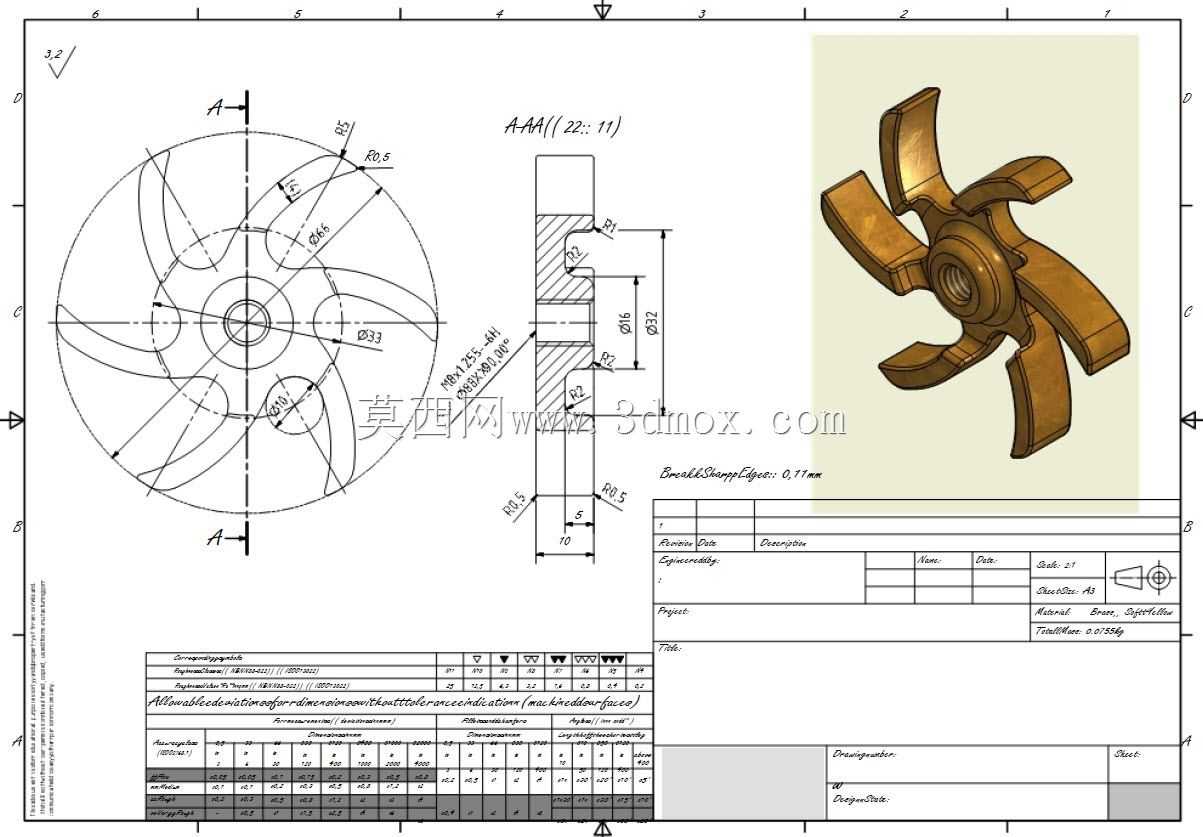

　　在民用供水、工业循环水输送、暖通空调水循环、化工介质输送等场景中，离心泵是应用占比最高的流体输送设备，而叶轮作为离心泵唯一对流体做功的核心部件，其结构设计直接决定泵的扬程、效率、气蚀余量等核心性能参数，也是三维结构设计阶段需要反复校核水力型线与安装匹配性的核心零件。这款弯叶式离心泵叶轮采用后弯式叶片设计，共设置6片空间扭曲叶片，叶片进口边做了圆滑修型处理，可有效降低流体进入叶轮流道时的冲击损失，减少进口脱流与漩涡产生，适配比转速在60-120区间的单级单吸离心泵使用，能够覆盖大多数常规清水输送、低粘度介质输送的工况需求。从结构设计逻辑来看，叶轮中心为带键槽的轮毂安装孔，用于和泵轴实现周向固定，传递电机输出的扭矩，

　　轮毂端面设置有轴向定位台阶，可与轴肩、叶轮螺母配合实现轴向定位，避免运行过程中叶轮发生轴向窜动，影响泵腔内部的间隙匹配。叶片与前后盖板一体成型，属于闭式叶轮结构，相比开式、半开式叶轮，闭式叶轮的流道封闭性更好，容积效率更高，适合输送不含大颗粒杂质的清洁介质，流道表面做了顺滑过渡处理，没有突变的棱角或台阶，可减少流体在流道内的沿程阻力损失，提升整体运行效率。在安装边界的尺寸匹配上，叶轮的进口直径、出口宽度、叶轮外径均需要和泵体的吸入室、压出室流道尺寸匹配，安装时需要保证叶轮出口中心与泵体蜗壳的流道中心对中，偏差控制在0.1mm以内，否则会出现偏流、效率下降、运行振动超标的问题；叶轮的后盖板侧可根据需求设置平衡孔，

　　用于平衡叶轮前后盖板的压力差，降低轴向力对轴承部件的载荷，延长轴承的使用寿命。实际建模过程中，叶片的型线需要结合水力设计的木模图进行空间放样，保证叶片进口安放角、出口安放角符合水力设计要求，叶片厚度从进口到出口采用渐变设计，进口边厚度较薄以减少进口冲击，出口边厚度适当增加以保证结构强度，避免长期运行在含少量杂质的介质中出现叶片磨损、变形的问题。轮毂与叶片连接的位置做了圆角过渡处理，可减少应力集中，避免高速旋转过程中在连接位置出现疲劳裂纹，提升叶轮的结构可靠性，适配最高2900rpm的转速工况，满足常规两极电机直联的离心泵运行需求。在实际选型匹配过程中，这类叶轮需要和泵体的密封环配合，叶轮前盖板的外圆与密封环之间保留0.2-0.

　　3mm的径向间隙，既保证运转过程中不会发生摩擦，又能减少高压流体从间隙回流到进口侧的容积损失。针对不同的输送介质，叶轮可选用不同的加工材质，清水工况常用铸铁或工程塑料材质，腐蚀介质工况可选用不锈钢或氟塑料材质，建模时预留的加工余量、公差配合需要根据材质特性做对应调整，比如塑料叶轮需要考虑注塑成型的收缩率，金属铸件叶轮需要预留铸造拔模斜度与机加工余量。从运行特性来看，后弯叶片的叶轮功率曲线随流量增大上升平缓，不会出现过载烧电机的问题，对驱动电机的选型更友好，适合在工况流量有一定波动的供水系统中使用，叶片的扭曲设计适配流体从轴向进入、径向流出的流动方向，让流体在流道内的转向更顺滑，减少水力损失，相比直叶片叶轮，运行噪音更低，振动更小，长期运行的稳定性更好。
