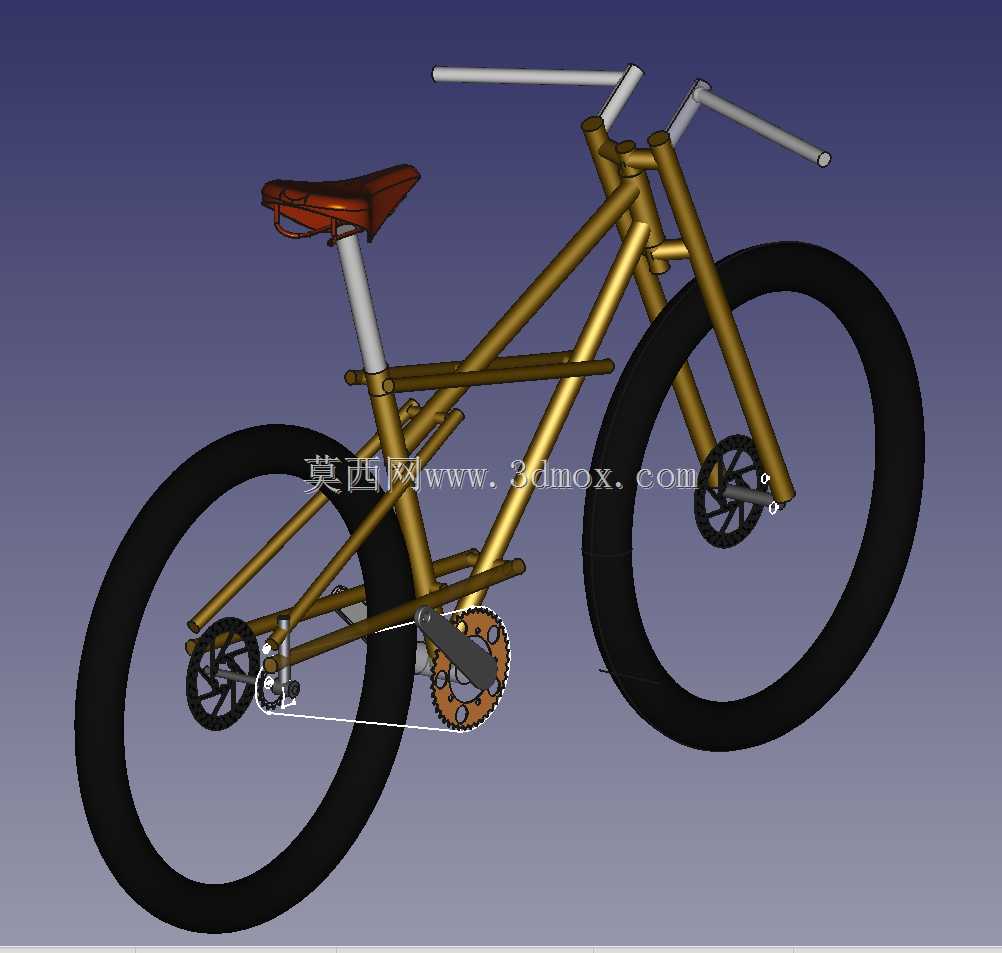

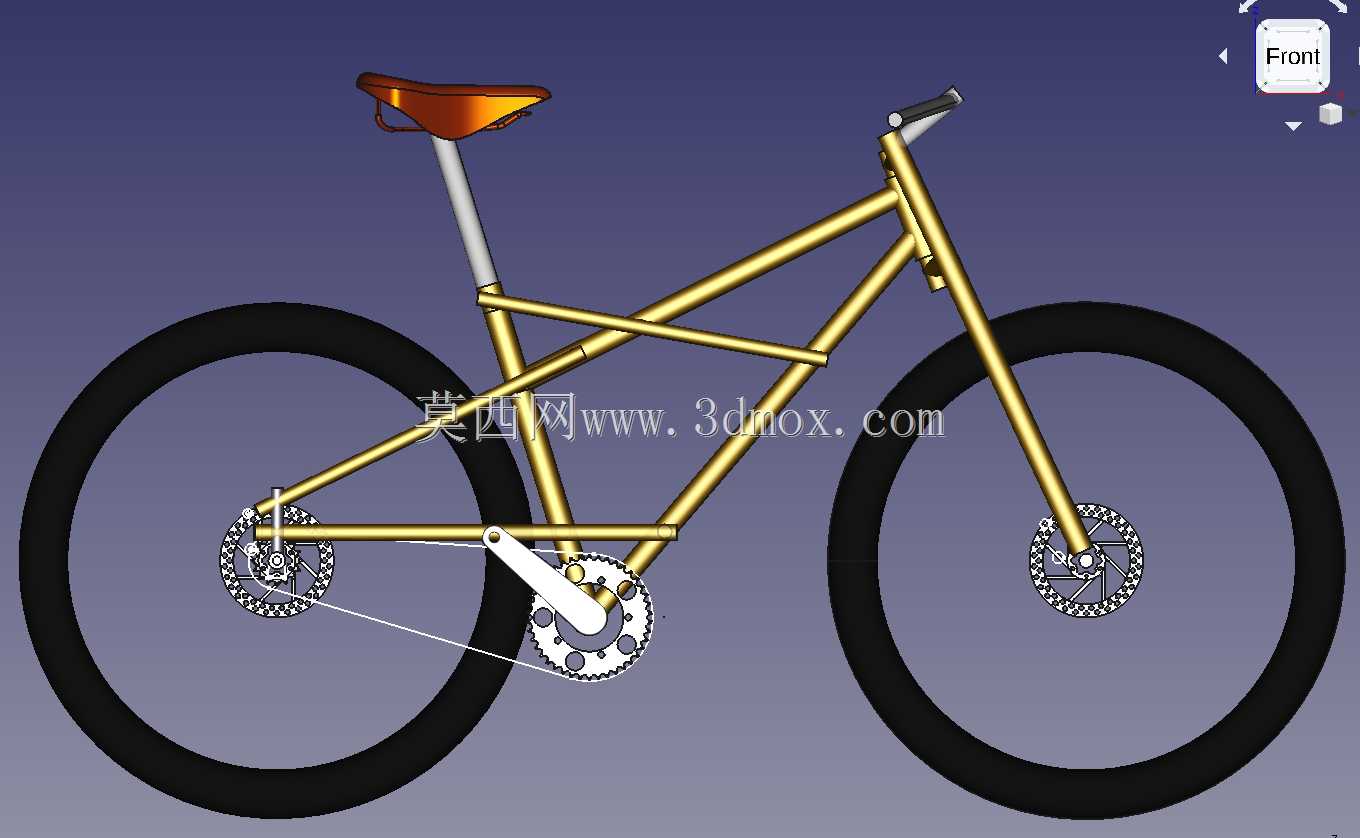

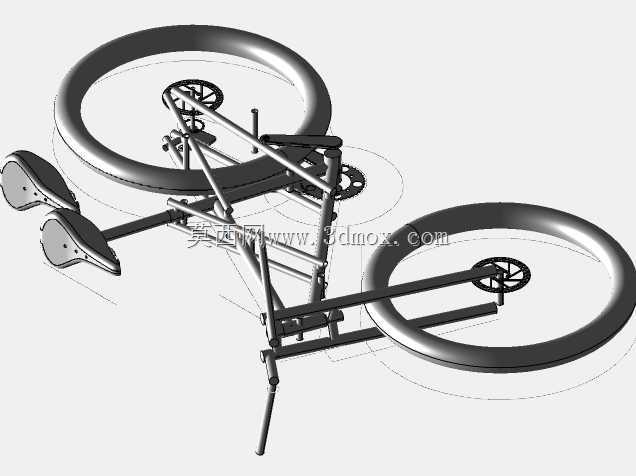

29er轮径硬尾山地自行车结构设计

　　这款29英寸轮径的硬尾山地自行车结构，针对林道穿越、非铺装路面通勤等户外骑行场景做了针对性的结构适配，区别于传统26寸轮径车型，大直径轮组在跨越碎石、树根等路面障碍时的通过性优势明显，轮组滚过障碍时的垂直抬升量更小，能有效降低骑行过程中的颠簸冲击，提升长距离骑行的握持稳定性与续航舒适度。从整车结构布局来看，车架采用经典的硬尾钻石型管材排布，上管、下管、座管、后下叉、后上叉的管材衔接位置做了应力分散的过渡处理，管材选用等直径圆管做焊接拼接，这种结构在三维建模阶段可以通过管材参数化驱动快速调整各段管材的长度、角度与管径，适配不同身高骑手的reach值与stack值需求，前三角的内部预留了足够的水壶架安装位空间，

　　同时也能兼容不同规格的变速线管、刹车油管的走线路径，支持内走或外走两种布线方案的切换。前叉部分采用刚性直叉结构，叉脚位置的开档尺寸匹配标准山地车花鼓的安装宽度，叉肩与车把立管的衔接位置保留了标准的把立安装口径，可兼容不同长度、抬升量的把立配件，车把选用直把构型，把套安装位、刹把安装位、指拨安装位的预留长度符合常规山地车的操控布局，骑手在站立摇车、坐姿巡航时的手部握持角度都能处于自然放松的状态，降低长时间骑行的手腕疲劳度。座杆采用等直径圆管构型，插入座管的深度预留了足够的调节余量，可根据骑手腿长、骑行姿态调整坐垫高度，坐垫选用布鲁克斯B17款经典马鞍构型，这种皮质坐垫的支撑面弧度贴合人体坐骨的受力分布，

　　在长距离骑行过程中能均匀分散臀部压力，避免局部压力过大造成的骑行不适，坐垫导轨的安装结构兼容标准的座弓夹持规格，可根据骑行需求调整坐垫的前后位置与俯仰角度。传动系统部分，牙盘采用单盘构型，搭配后变速飞轮与后拨链器结构，这种单盘传动系统减少了前拨的结构复杂度，降低了林道骑行过程中泥沙进入传动结构造成故障的概率，曲柄长度适配常规山地车的踩踏发力角度，脚踏安装位的螺纹规格符合通用标准，可兼容不同类型的平踏或锁踏配件，轮组部分的轮胎选用大颗粒越野胎纹，胎面宽度适配林道骑行的抓地力需求，轮圈与辐条的排布结构能承受非铺装路面骑行时的侧向冲击与垂直载荷，花鼓的安装位置与前后叉的开档尺寸完全匹配，轮组转动时的同心度在建模阶段做了同轴度约束，

　　避免转动过程中出现偏摆蹭碟的问题。从安装边界来看，整车的轴距、后下叉长度、头管角度、座管角度都经过参数化校核，头管角度的设定兼顾了林道下坡时的操控稳定性与平路巡航的转向灵活性，后下叉长度在保证后轮抓地力的同时兼顾了爬坡时的发力刚性，整车的所有安装接口都采用通用自行车配件的标准规格，建模过程中对每个衔接部件的配合公差做了预留，比如座管与车架座管的配合间隙、碗组与头管的压装余量、花鼓与叉脚的安装间隙都符合实际装配的工艺要求，在三维装配环境下可通过干涉检查功能验证所有部件在转向、踩踏、轮组转动过程中不存在结构干涉，可直接用于结构验证、配件选型参考或者骑行装备的结构演示场景。
