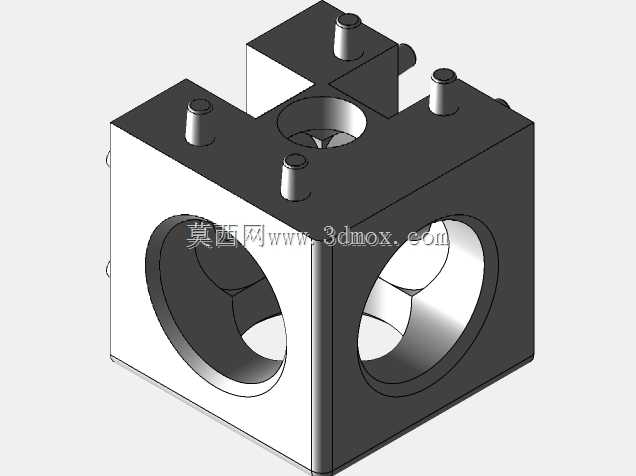

30x30铝型材用立方连接固定件

　　在工业铝型材框架搭建场景中，这类立方连接件是实现多根型材空间垂直交汇固定的核心配件，尤其适配30系列欧标或国标铝型材的三维拼接需求，常见于自动化设备机架、检测工位工作台、物料周转架、设备防护围栏的转角节点位置，相比传统的角码、连接板类配件，它能同时完成X、Y、Z三个轴向的型材对接，省去多件拼接的对齐工序，大幅提升框架组装的效率与节点刚性。从结构设计来看，该连接件采用立方体主体结构，三个互相垂直的端面分别开设与30x30铝型材截面匹配的插接孔位，孔型完全贴合铝型材的外轮廓尺寸，安装时可直接将型材端部插入对应孔位，配合侧面的顶紧螺丝实现锁固，不需要对铝型材做额外的端面攻丝、打孔加工，降低现场装配的加工要求。主体的六个端面中，

　　三个相邻端面预留了螺丝安装沉孔，顶丝采用内六角圆柱端紧定螺丝，拧紧后螺丝端部直接抵紧铝型材的外壁凹槽，既可以防止型材受外力后从连接孔中脱出，也能通过调整顶丝的拧入深度，微调型材插入的深度，补偿型材下料时的长度公差，适配现场组装的尺寸偏差。考虑到铝型材框架经常需要搭配走线、安装传感器或者小型执行元件，连接件的中心位置预留了贯通的空腔，三个方向的插接孔在中心区域互相连通，框架搭建完成后，设备的气管、电缆可以直接穿过连接件的中心空腔，沿铝型材的内置槽布线，不需要在型材外侧额外布置线槽，让整体框架的外观更整洁，也能避免管线外露被剐蹭破损。从安装边界来看，该连接件的外接轮廓尺寸略大于30x30铝型材的截面尺寸，

　　安装后节点处的外凸量控制在5mm以内，不会在框架转角处形成过大的突出结构，避免对人员通行、设备安装造成干涉，相邻两个安装孔的中心距完全匹配30系列铝型材的槽孔中心距，和同系列的其他连接配件具备互换性，不需要单独定制安装孔位。在实际选型使用时，这类立方连接件更适合用在框架的三维交汇节点，比如设备机架的底部支撑脚上方转角、多层工作台的层板支撑立柱与横梁交汇位置，相比两个直角角码拼接的固定方式，它的整体式结构抗扭性能更强，在框架受到侧向冲击力或者频繁振动的工况下，节点处不容易出现松动偏移，不需要定期反复拧紧紧固件。设计这类连接件时，首先要保证三个插接孔的同轴度与垂直度，孔位的角度偏差需要控制在0.1度以内，

　　否则多根型材安装后会出现框架整体扭曲，无法保证台面或者安装面的平面度；其次插接孔的内壁公差要控制在合理范围，间隙过大会导致型材安装后晃动，间隙过小则会造成型材插入困难，现场装配时需要敲击才能到位，损伤型材表面的氧化层。另外顶丝的安装位置要对准铝型材的槽心位置，偏差过大的话顶丝端部无法抵到型材的实体部分，会直接顶在型材的槽口位置，不仅锁固力不足，还会造成铝型材槽口变形，后续无法安装其他配件。中心空腔的尺寸设计也要兼顾结构强度与走线需求，空腔过小无法容纳多根电缆或者气管，空腔过大则会削弱连接件的主体强度，在框架承重较大时出现连接件开裂的问题，通常空腔直径控制在15-20mm区间，既能满足常规的走线需求，也能保证立方体主体的壁厚足够承受框架的额定载荷。在表面处理上，这类连接件一般采用喷砂氧化或者镀锌处理，和铝型材的表面质感保持一致，同时具备一定的防锈能力，适配工厂车间的复杂使用环境，不会因为长时间接触油污、切削液出现表面锈蚀，影响外观与使用寿命。
