陶瓷绝缘高压电气终端套管结构设计

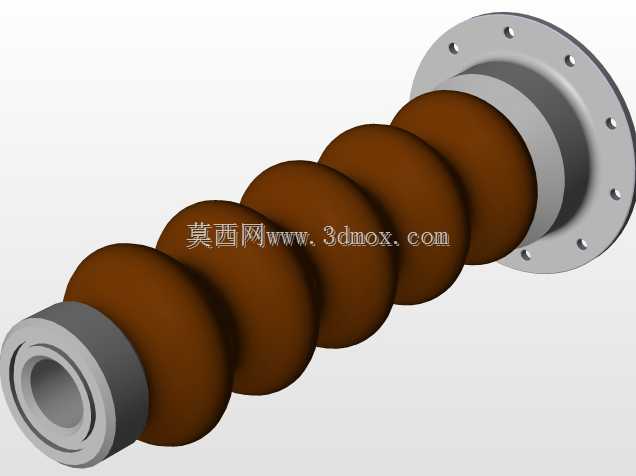

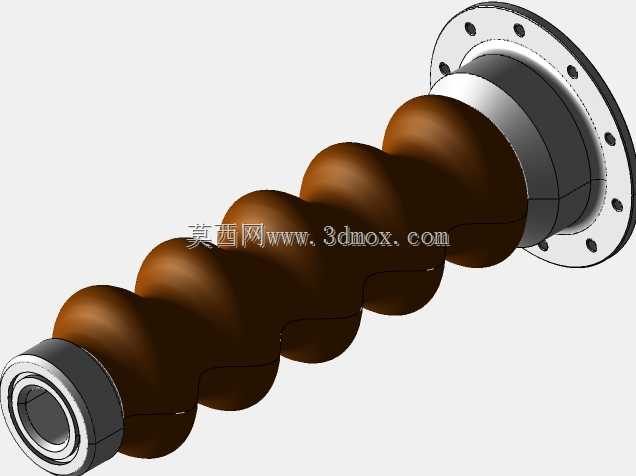

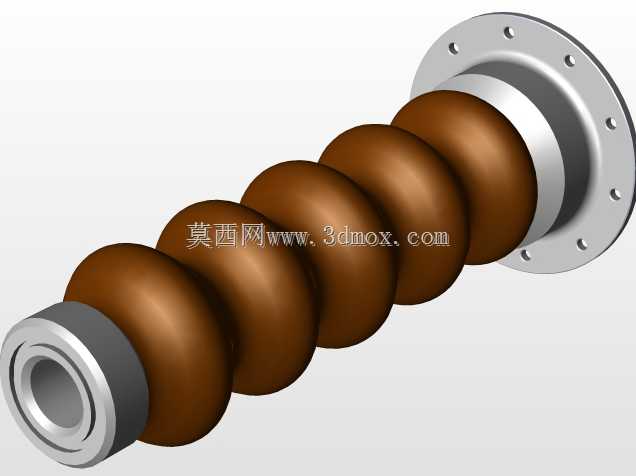

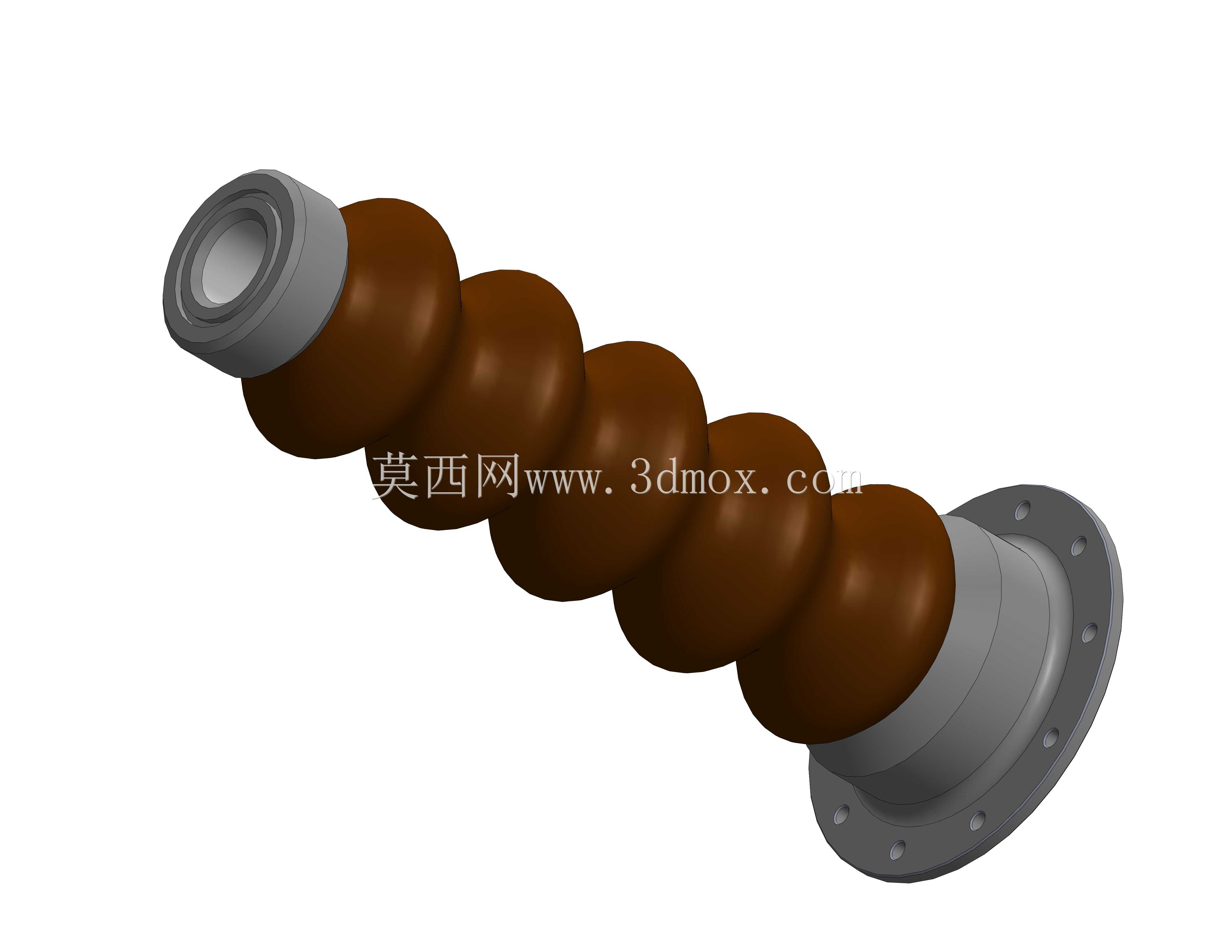

　　在高压输配电系统、大型工业高压用电设备、箱式变电站以及高压试验装置的布设环节，高压电气套管是无法替代的核心绝缘贯通部件，它承担着高压带电导体穿越不同电位分隔界面时的绝缘支撑与电位隔离作用，既要保证带电导体与接地壳体、墙体等结构件之间的可靠绝缘，又要承受长期运行中的机械载荷、电场应力以及户外工况下的温湿度变化、污秽侵蚀。这款陶瓷基高压终端套管的设计，首先围绕高压工况下的电场分布优化展开，主体绝缘段采用多伞裙式的陶瓷结构，这种分段凸起的伞裙形态并非随意设计，每一段伞裙的曲率、相邻伞裙的间距都经过电场仿真校核，能够有效均匀套管表面的电场强度，避免局部场强过高引发的电晕、沿面闪络问题，同时伞裙结构还能在雨天、凝露工况下阻断连续水膜的形成，

　　提升套管的湿闪电压，满足户外露天布设的绝缘要求。从安装边界来看，套管一端采用带均匀螺栓孔的法兰安装结构，法兰盘的厚度、螺栓孔的分度圆直径、孔位数量都匹配常见高压设备壳体的安装接口标准，安装时法兰与设备壳体之间会加装密封垫圈，既保证安装后的机械连接强度，能够承受导体连接时的轴向拉力、运行中的振动载荷，又能实现壳体接口处的密封防护，避免雨水、粉尘进入设备内部。套管另一端为导体连接端，内嵌金属导电嵌件，嵌件与陶瓷本体之间采用高温烧结的密封结合工艺，保证不同材质热胀冷缩过程中不会出现缝隙，杜绝内部绝缘受潮的隐患，嵌件的内孔尺寸适配常规规格的高压铜排、电缆终端的连接需求，不需要额外加工转接件就能完成导体的压接或螺栓固定。在结构细节设计上，

　　陶瓷伞裙段的表面做了光滑的釉面处理，一方面降低表面粗糙度，减少粉尘、污秽的附着，日常运维中更容易清理积污，另一方面釉面的致密结构能够阻挡水汽渗入陶瓷基体，避免长期运行中陶瓷绝缘性能下降。法兰端的金属部件采用防腐镀层处理，能够应对户外环境下的锈蚀问题，金属部件与陶瓷结合的位置做了圆弧过渡处理，避免尖角结构造成的电场集中，同时也能降低安装过程中应力集中导致陶瓷件开裂的风险。从实际应用场景的适配性来看，这款套管既可以用于高压开关柜、环网柜的壳体贯通部位，作为进出线套管使用，也可以用于户外变压器的高压侧引出端，还能在高压试验舱、特种高压工业设备的墙体贯通位置作为绝缘穿墙件使用，不同场景下的安装方式一致，不需要针对特定场景修改安装接口，通用性较强。设计过程中还充分考虑了长期运行的热稳定性，陶瓷材料本身具备优异的耐高温性能，能够承受导体满负荷运行时的温升，不会因为长期受热出现绝缘老化、变形的问题，金属嵌件与陶瓷的结合面经过热循环测试，在-40℃到120℃的温度区间内反复变化都不会出现密封失效、结构松动的问题。在机械性能方面，整个套管的抗弯强度满足高压导体连接后的载荷要求，能够承受一定程度的侧向外力，不会因为安装过程中的轻微磕碰、运行中的风载出现断裂，伞裙的凸起高度经过优化，在保证爬电距离满足对应电压等级要求的前提下，尽可能控制套管的整体长度，避免过长的套管带来安装空间占用过大、机械强度下降的问题。爬电距离的计算严格遵循高压电力设备的绝缘设计规范，

　　每一段伞裙的贡献值都经过核算，保证在额定电压下，即使表面存在一定程度的积污，也不会发生沿面放电故障。套管内部的导电嵌件与外部法兰之间的绝缘距离经过严格校核，内部绝缘采用陶瓷实体绝缘结构，相比空气绝缘结构体积更小，绝缘可靠性更高，不会因为内部气隙存在引发局部放电的问题。在建模过程中，所有的回转面结构都保证了同轴度要求，法兰端的螺栓孔位置度公差控制在安装允许的范围内，伞裙的过渡圆角统一，避免建模过程中出现的尖角、碎面问题，模型的装配关系清晰，陶瓷本体、金属嵌件、法兰盘三个主要部件的配合面完全贴合，不存在干涉问题，能够直接用于后续的工程出图、仿真分析以及装配干涉检查。对于结构设计从业者来说，这款模型可以作为高压绝缘类部件设计的参考，理解伞裙结构的设计逻辑、金属与陶瓷结合部位的结构处理方式、高压部件电场优化的基本思路；对于设备选型人员来说，模型的安装接口尺寸、整体外形尺寸清晰，可以直接导入设备整体装配中验证空间适配性，提前排查安装干涉、安全距离不足的问题。
