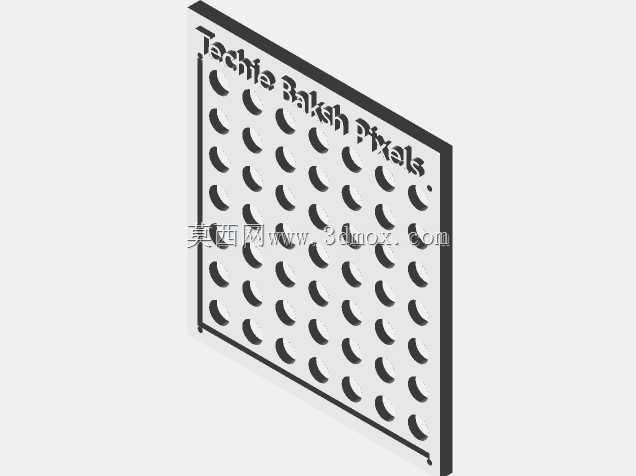

做小型创意显示装置的结构设计时,最先要解决的就是单颗RGB LED的定位精度问题,尤其是做像素级可控的点阵显示,每颗灯珠的出光角度、相邻灯珠的间距偏差,都会直接影响最终的显示匀度,要是框架定位不准,后期调试时很容易出现像素错位、亮斑暗区的问题,甚至会因为灯珠歪斜导致相邻像素串光,大幅降低显示效果。这款像素框架的设计核心,就是为高密度RGB像素LED阵列提供统一的安装基准,框架上的每一个月牙形定位槽,都是对应单颗LED灯珠的安装位,槽位的弧度和灯珠的柱身外径做了小间隙配合,装配时灯珠可以直接卡入槽位,不需要额外打胶固定就能保证灯珠的垂直精度,出光面刚好和框架正面齐平,既不会因为灯珠突出导致外装柔光板时被顶起,
也不会因为灯珠内凹导致出光角度被槽壁遮挡。从安装边界来看,框架整体采用薄型板式结构,厚度控制在常规PCB板加灯珠高度的匹配范围内,背面可以直接贴合焊接好LED的电路板,槽位的排布间距和PCB上的灯珠焊盘间距完全对应,装配时只需要将框架的定位孔和PCB上的定位柱对齐压合,就能一次性完成所有灯珠的对位,不需要逐颗调整位置,能大幅提升批量装配的效率。在实际应用场景里,这类像素框架多用于小型桌面创意像素屏、可穿戴像素装饰、互动装置的显示单元部分,相比直接将LED焊在PCB上裸露使用,带框架的结构可以对灯珠的引脚形成物理防护,避免装配或者使用过程中引脚受外力弯折导致虚焊,同时框架的实体部分可以遮挡PCB上的走线、焊盘等非显示区域,
让最终的显示面只有灯珠出光的部分可见,视觉整洁度更高。设计时特意将槽位做成非封闭的月牙形,而不是整圈的圆孔,一方面是为了降低注塑或者3D打印时的脱模难度,减少支撑结构的使用,另一方面是预留了灯珠引脚的走线避让空间,焊接时引脚可以顺着槽位的开口侧延伸到PCB焊盘,不会因为框架压合导致引脚被压弯变形。框架的边缘做了窄边设计,多块框架拼接组成大面积像素阵列时,相邻框架边缘的槽位间距和框架内部的槽位间距保持一致,不会出现拼接处的像素间距变大或者变小的问题,能实现无缝拼接的大尺寸像素显示面。在结构强度方面,框架采用平板式的栅格结构,栅格的筋条宽度经过优化,既保证了每一个灯珠定位槽的结构刚性,装配时不会因为按压导致筋条变形偏移,
又尽可能缩小了筋条的宽度,减少对灯珠出光的遮挡,提升整体的开口率。实际选型时,需要根据所用RGB LED的具体尺寸匹配槽位的直径和深度,比如常用的5mm直插LED和3mm直插LED对应的槽位参数就有明显区别,这款框架的槽位参数适配常规小尺寸直插RGB LED,安装后灯珠的出光角度可以保持原厂的120度左右,不需要额外做扩光或者聚光处理就能满足近距离观看的像素显示需求。另外框架的四个角预留了安装固定孔,可以通过螺丝或者铜柱将框架、PCB、后盖固定成一个完整的显示模组,固定孔的位置避开了背面的电路走线区域,不会因为锁螺丝导致线路短路。在做互动类像素装置的时候,这类带定位框架的结构还能降低后期维护的难度,单颗灯珠损坏时,只需要拆下框架就能直接更换对应的灯珠,不会因为灯珠歪斜导致更换后和其他像素不在同一平面,更换完成后装回框架就能自动恢复定位精度,不需要重新调整灯珠位置。
