壁挂式金属瓶类承托固定支架结构

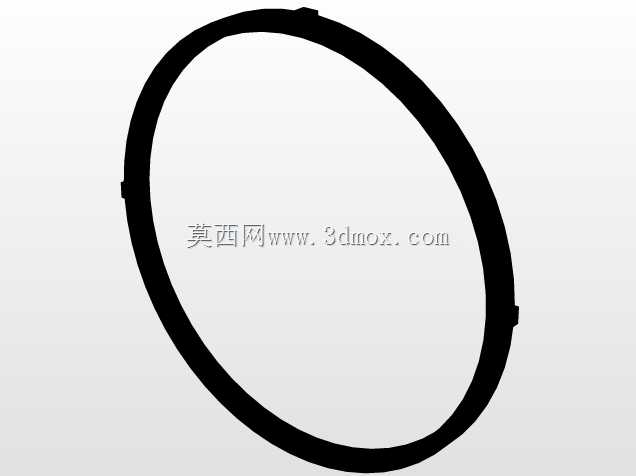

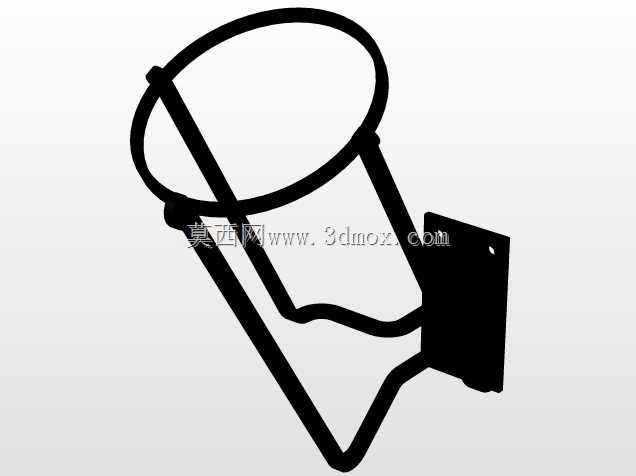

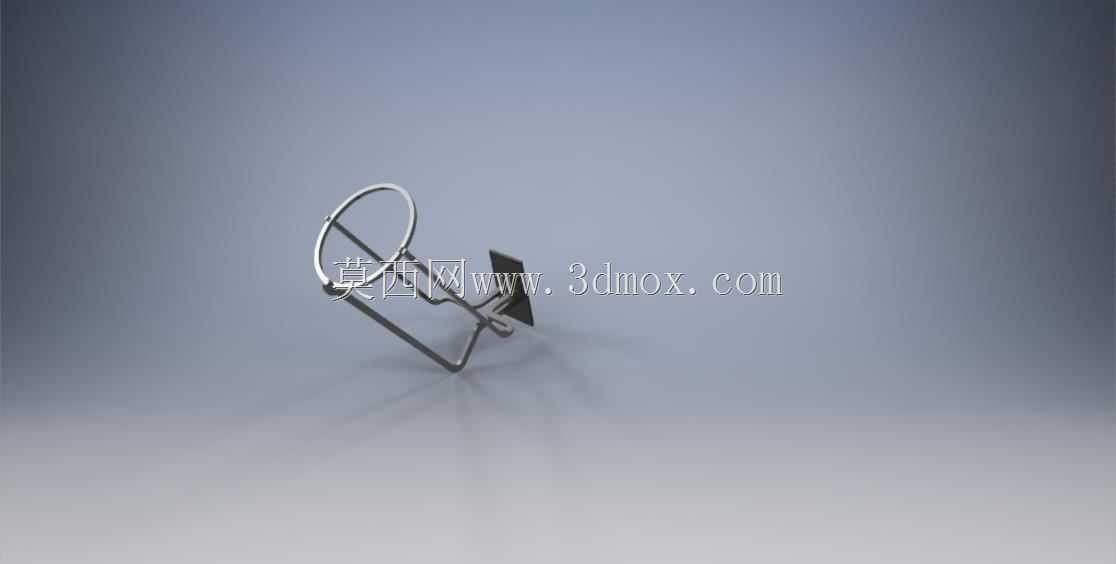

　　日常作业与生活场景里，零散放置的瓶装容器很容易因台面晃动、人员误碰出现倾倒，尤其是车间操作工位旁放置的切削液分装瓶、实验室台面上的试剂瓶、卫浴空间的洗护瓶，一旦倾洒不仅会造成物料浪费，还可能带来台面腐蚀、地面湿滑的安全隐患，这款壁挂式瓶类承托支架就是针对这类零散瓶装物品的固定收纳需求设计的。从结构设计逻辑来看，这款支架没有采用复杂的拼接结构，整体以金属线材弯折成型为主，上部的环形承托圈是核心的限位结构，内径尺寸匹配常规市售圆柱型瓶装容器的瓶身中段直径，能够让瓶身顺利穿过环圈，靠瓶肩与环圈的接触实现竖向承重，不会出现瓶体从环圈滑落的问题；环圈向下延伸的两根斜向支撑线材，既承担了竖向载荷的传递作用，又形成了侧向的限位空间，

　　避免瓶身出现大幅度的径向晃动；末端的方形安装片是整个支架的固定基础，安装片上预留了沉头安装孔位，可以直接通过自攻螺丝或者膨胀螺栓固定在墙面、设备立面、工位侧板等垂直安装面上，安装时不需要额外做复杂的基面处理，只要保证安装面的平面度满足安装片贴合要求即可，安装完成后支架整体向外悬挑，不会占用台面的有效操作空间。在实际应用场景中，这类支架的适配范围很广，生产车间里可以把它固定在机床旁的立柱上，用来承托分装后的切削液、润滑油小瓶，操作人员随手就能取放，不用在杂乱的工具台面上翻找；实验室场景下可以固定在实验台侧边的立面，用来放置常用的清洗液、试剂瓶，释放台面的操作空间，也避免瓶身被碰倒倾洒试剂；卫浴或者厨房空间里，

　　也可以固定在墙面用来承托洗护瓶、调味瓶，实现零散物品的壁挂收纳。设计过程中特意做了受力结构的优化，两根斜向支撑杆的弯折角度经过反复调整，既保证了悬挑长度足够让瓶身顺利放置，不会因为离墙面过近导致瓶身与墙面干涉，又让整体载荷的受力方向尽可能沿着支撑杆的线材轴向传递，减少线材连接处的弯折应力，避免长期承重后出现支架变形的问题；上部的承托环圈做了圆弧过渡处理，没有尖锐的棱角，取放瓶身的时候不会刮伤瓶身表面，也不会划伤操作人员的手部；末端的安装片与支撑杆的连接位置做了加固弯折处理，避免长期承重后连接处出现开焊或者线材变形的问题。从安装边界来看，这款支架的整体悬挑长度控制在合理范围内，

　　安装完成后从安装面到支架最外端的距离不会超过常规瓶身的半径加安装余量，不会因为悬挑过长导致通行或者操作时出现磕碰；安装孔位的间距匹配常规的墙面固定件尺寸，不管是水泥墙面、木质板材立面还是金属设备侧板，都能找到适配的固定件完成安装；环形承托圈的高度距离安装片的竖向位置经过测算，保证瓶身放入后，瓶底不会与安装面出现硬接触，避免瓶底被磨损，同时也让整个支架的重心尽可能靠近安装面，减少固定件的受力载荷，提升长期使用的结构稳定性。不同于台面放置的瓶架，这款壁挂式的结构完全不占用水平台面空间，对于操作空间紧张的工位、小面积的卫浴或者厨房空间来说，能够很好地提升空间利用率，而且金属线材的结构本身自重很轻，不会给安装基面带来过大的载荷负担，表面做了防锈处理，在潮湿的卫浴环境或者有少量切削液飞溅的车间环境里使用，也不会轻易出现锈蚀掉漆的问题，长期使用的结构可靠性有保障。
