户外赛事场地围挡支撑框架结构设计

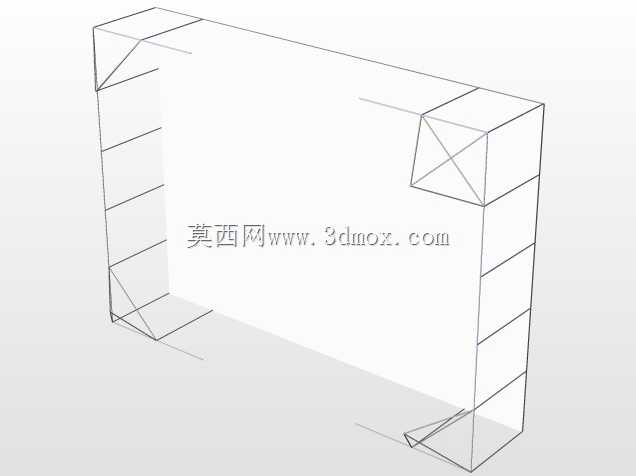

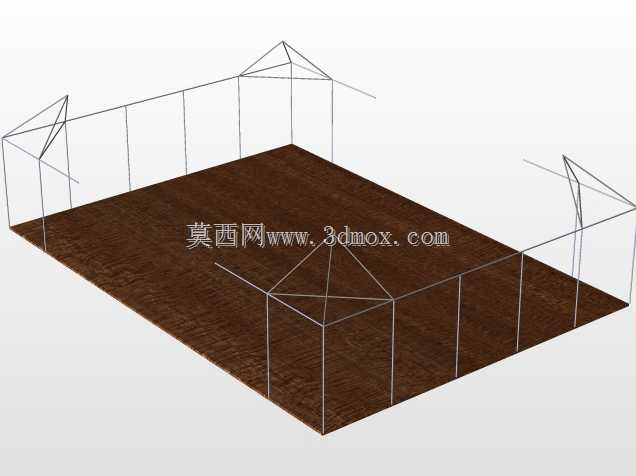

　　这套结构方案最初是针对中小型户外竞技类赛事的场地边界围挡需求做的延伸设计，核心解决临时搭建场景下围挡的快速装配、抗侧风稳定性以及画面承载的适配问题。日常做场地配套结构设计时，很多人容易忽略围挡不是单纯的一块立板，尤其是户外使用场景，既要考虑宣传画面的平整张挂，还要兼顾不同场地的地面高差适配，以及突发阵风下的结构抗倾覆能力，这套框架在做三维建模阶段就把这些实际工况的约束全部纳入了设计考量。从结构组成来看，主体采用矩形截面的型材做竖向主龙骨，沿围挡长度方向按等间距排布，主龙骨上下端分别连接横向的顶梁与底梁，形成基础的矩形受力框架；在框架的两个侧边，也就是单块围挡的拼接端，设计了三角形的斜撑加强结构，斜撑从顶梁角部延伸到底梁的外侧端点，

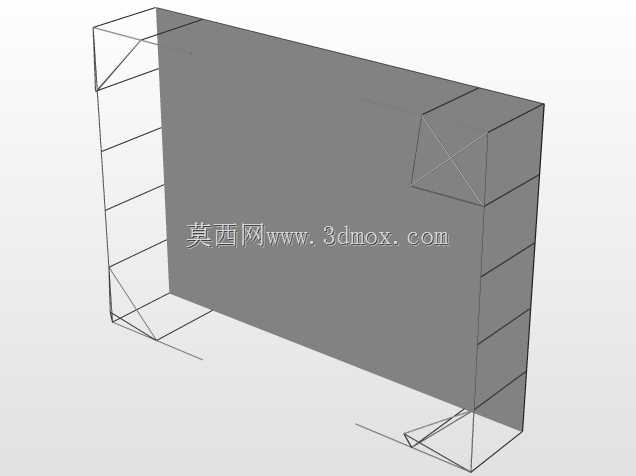

　　把原本的矩形铰接框架转化为局部的桁架受力结构，不用额外增加过多型材重量，就能大幅提升框架平面外的抗变形能力，避免大风天气下围挡出现整体侧弯或者焊缝撕裂的问题。考虑到临时场地的地面往往不是完全平整的硬化地面，底梁的设计预留了可调支脚的安装位，每个主龙骨下方都可以单独调节高度，最大调节行程可以覆盖50mm以内的地面高差，不用额外铺垫木板或者垫块，就能保证整个围挡框架的顶面处于同一水平高度，张挂喷绘画面的时候不会出现褶皱或者倾斜。框架的正面预留了整面的画面安装位，主龙骨上按300mm间距预设了扎带穿孔，不管是普通的喷绘布还是稍厚的KT板画面，都可以通过扎带或者自攻螺丝快速固定，不需要在现场额外钻孔，减少现场施工的工作量。

　　在单块围挡的拼接位置，侧边的竖梁上设计了快装卡扣的安装槽，相邻两块围挡对齐之后，只需要把卡扣卡入对应的槽位，就能完成两块框架的刚性连接，不需要额外的螺栓紧固，三个人的施工小队一天就能完成近百米长度的围挡搭建，比传统的焊接式围挡施工效率提升至少三倍。从受力特性来说，这套框架的抗风设计是按照内陆地区常规户外临时设施的抗风等级做的校核，斜撑结构把风荷载产生的倾覆力矩直接传递到底梁的外侧支撑点，底梁的延伸段可以通过压重块或者地钉进一步固定，就算遇到六级左右的阵风，框架也不会出现整体倾覆的情况。另外在设计的时候特意控制了单块框架的整体重量，所有型材都采用常规的标准化规格，没有定制异形截面，单块围挡的重量控制在两个人可以轻松抬运的范围内，

　　不需要动用吊装设备，不管是运输还是现场转运都非常方便。框架的边角位置全部做了圆弧过渡处理，避免赛事进行过程中人员意外磕碰造成受伤，所有的型材连接位置都采用隐藏式的紧固件设计，框架外表面没有突出的螺丝或者尖锐边角，整体外观平整，张挂画面之后不会出现局部凸起影响展示效果。针对不同的使用场景，这套框架还可以做模块化的组合延伸，如果需要做更高的围挡，只需要在现有主龙骨的基础上增加标准节段，通过内置的连接插件就能完成加高，不需要重新设计整体结构；如果是在室内场馆使用，不需要考虑强风荷载的话，还可以拆除侧边的斜撑结构，进一步减轻框架重量，缩小存储时的占用空间。很多做临时场地搭建的从业者之前都遇到过围挡重复利用率低的问题，这套框架所有的连接节点都采用可拆卸设计，单次活动结束之后可以快速拆解成单根型材，打包存储之后下次活动可以直接重新组装，不会因为焊接固定导致存储占用空间过大，也不会因为拆解造成结构件损坏，正常使用情况下重复利用次数可以达到二十次以上，大幅降低临时场地布置的材料成本。在建模过程中，特意对所有的连接孔位做了对位校验，每根型材上的安装孔都采用统一的模数设计，就算现场出现个别型材损坏，也可以用备用的标准型材直接替换，不需要重新打孔加工，进一步降低现场维护的难度。
