Vigortronix15W单片电源模块结构设计

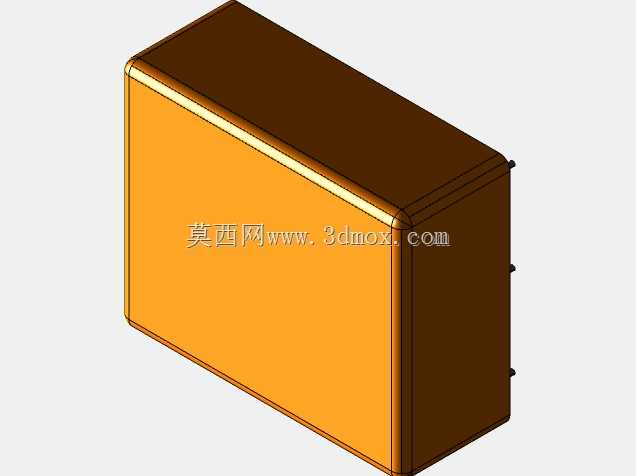

　　在工业控制板卡集成、小型通讯终端供电、嵌入式设备内置电源适配这类场景里，小功率单片电源的结构合理性直接决定了整机装配的容错率与长期运行的可靠性，本次呈现的15W功率等级单片电源结构，完全围绕板载贴装、紧凑空间适配的核心需求展开设计。从外形边界来看，整体采用规整长方体构型，所有棱边做了微小倒角处理，既避免生产转运过程中边角磕碰造成封装破损，也能在自动化SMT贴装工序中减少吸嘴取件的对位偏差，外壳主体采用绝缘阻燃工程塑料包覆，顶面与侧面的壁厚保持均匀一致，兼顾散热路径规划与结构强度要求，不会出现局部壁厚过薄导致的注塑缩痕，也不会因壁厚过大增加不必要的模块整体重量。侧面预留的三个引脚位严格按照行业通用的引脚间距排布，

　　引脚伸出长度控制在标准波峰焊吃锡深度的合理区间，既保证焊接时焊锡能够充分浸润引脚形成可靠焊点，也不会因引脚过长造成相邻焊点之间的锡连短路风险，引脚根部做了加宽的应力释放结构，当设备整机遇到振动、冲击工况时，应力不会集中在引脚与内部电路的连接位置，从结构层面降低引脚脱焊的失效概率。设计过程中优先考虑了板卡安装的空间兼容性，模块的整体高度控制在常规板载元件的高度阈值内，不会因为电源模块凸起过高，影响设备外壳的装配间隙，也不会遮挡周边其他元器件的散热风道。模块底部预留了与PCB板贴合的平整基准面，贴装时能够完全贴合PCB板面，不会出现倾斜虚焊的问题，外壳表面的哑光处理工艺，既可以减少生产过程中的表面划痕，

　　也能避免高光亮面在自动化光学检测工序中产生反光干扰，提升AOI检测的焊点识别准确率。从功能适配的角度，该结构预留了内部电路的灌封空间，生产时可在壳体内部填充导热灌封胶，将内部功率器件工作产生的热量通过灌封胶传导至外壳，再通过外壳表面均匀散出，避免局部热量堆积造成功率器件降额，同时灌封胶也能起到防潮、防尘、防盐雾的作用，让模块可以适应相对复杂的工业现场使用环境，不需要额外增加独立的防护外壳即可直接集成到终端设备内部。在安装边界的考量上，模块的投影区域内没有设计额外的固定孔位，完全依靠引脚焊接实现与PCB的固定，这种设计能够最大化节省PCB板的占用面积，对于空间极度紧凑的便携式通讯设备、小型传感采集终端来说，

　　能够有效提升板卡的面积利用率，周边不需要预留螺丝安装的操作空间，进一步压缩整机的布局尺寸。结构设计阶段也充分考虑了生产制造的工艺性，外壳采用上下扣合的装配结构，扣合位置设计了均匀分布的卡扣，不需要额外使用螺丝或者超声焊接即可实现壳体的可靠固定，既提升了装配效率，也避免了超声焊接产生的碎屑掉入壳体内部造成电路短路的风险，卡扣的扣合力度经过反复验证，既保证日常使用中不会出现壳体松脱，也方便售后维修时的无损拆解。对于从事板卡结构设计、元器件选型的工程人员来说，该模型完整还原了模块的所有外部装配特征，在进行整机三维布局时，可以直接调用该模型进行干涉检查，提前预判装配过程中可能出现的空间冲突问题，不需要手动测量实物尺寸再进行逆向建模，能够大幅缩短结构设计阶段的迭代周期，尤其是在多模块密集布局的板卡设计中，精准的外形尺寸与引脚位置数据，能够帮助设计人员合理规划元器件排布，优化走线路径，避免后期打样后出现元件干涉、焊接空间不足等问题。
