带侧置滚轮的通讯设备防护箱体结构

　　做通讯站点配套结构设计快十年，见过太多户外或机柜内安装的通讯设备箱体，要么是布线空间预留不足后期改线要拆大半结构，要么是移动维护时没有借力点硬抬容易刮蹭漆面甚至碰损内部接线端子，这次拆解的这款带侧置滚轮的通讯防护箱体，刚好把这两个现场常见的痛点都考虑到了。先从实际应用场景说，这类箱体主要用在小区弱电井、基站侧挂安装位、厂区临时通讯节点这几个场景，这些场景的共同特点是安装空间局促，后期运维时经常需要把箱体从安装位拉出一段距离来接调试线、更换内部通讯模块，传统箱体要么是完全固定死，拉出时要松掉全部固定螺栓，要么是底部装普通脚轮，侧装时脚轮完全贴墙起不到作用。这款箱体的设计思路很务实，没有做花里胡哨的快拆结构，

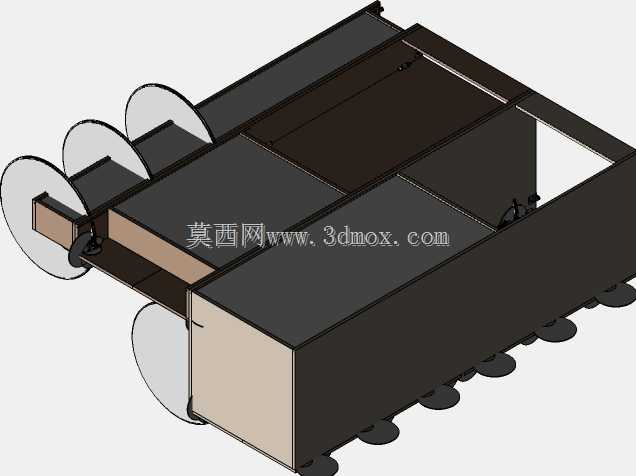

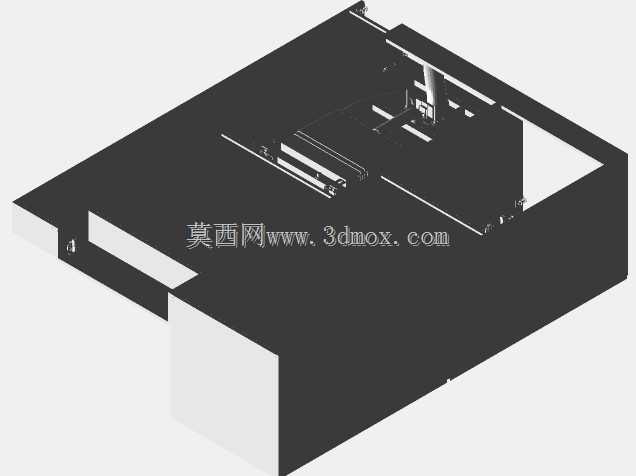

　　而是把滚轮组布置在箱体的侧端面，也就是贴墙安装时朝向运维通道的那一侧，四个半圆型的弹性滚轮突出侧端面12mm左右，当需要把箱体从安装位拉出时，滚轮直接贴在安装背板或者墙面滚动，不需要完全抬升箱体，一个运维人员就能轻松把箱体拉出300mm左右的操作距离，足够伸手进去操作内部的接线端子和模块插槽，不用像以前那样两个人配合抬着箱体找接线位。再看内部的功能分区，整个箱体内部做了分层的腔体设计，靠近安装面的那一层是预留的布线腔，深度大概80mm，专门用来走强弱电分离的线束，腔体内做了三个扎带固定柱，间距刚好适配常规的通讯线束弯曲半径，不会出现线束弯折角度超过90度影响信号传输的问题；靠近外侧的腔体是模块安装位，

　　预留了标准的通讯模块安装螺孔阵列，不管是装交换机模块还是信号放大单元，都不用额外打孔，直接用M4的自攻螺丝就能固定。外形尺寸上，整个箱体的长宽高控制在420mm280mm160mm，这个尺寸刚好能适配市面上绝大多数标准通讯壁挂支架的安装孔位，不用重新在墙面打膨胀螺栓，替换旧箱体的时候直接挂在原有支架上就行，安装边界留的余量很足，箱体边缘和墙面的最小间隙只需要15mm就能满足滚轮滚动的空间要求，不会因为间隙太小卡滞。底部做了一排半圆形的走线缺口，一共六个，每个缺口的直径是20mm，刚好能穿过带水晶头的网线或者带接头的电源线，不用像传统箱体那样要把接头剪掉穿线再重新压接，能省不少现场接线的时间。

　　箱体的拼接结构用的是折弯卡扣加内侧点焊的方式，外侧看不到焊点，表面做了哑光喷塑处理，耐磨等级能达到日常运维刮蹭不脱漆的要求，侧端面除了滚轮之外，还做了一个内凹的拉手位，深度10mm，拉出箱体的时候手指刚好能扣进去，不会打滑。之前在项目上用过类似结构的箱体，当时是旧小区改造，弱电井里的空间特别窄，传统箱体维护的时候要整个拆下来，运维师傅每次都要蹲在井里举着箱体接线，换了这种带侧滚轮的结构之后，师傅只需要松掉两个固定螺丝，扣着拉手把箱体拉出来，滚轮顺着墙面滑出来，接完线再推回去紧上螺丝就行，单次维护时间能缩短差不多三分之二。另外这个箱体的顶部做了向内折弯的防水沿，哪怕是用在半户外的走廊安装位，偶尔有溅水也不会顺着顶部缝隙流进箱体内部，防水沿的高度是5mm，不会影响箱体顶部贴标签或者叠放临时的调试设备。内部的布线腔和模块腔之间做了可拆卸的隔板，隔板上预留了三个穿线孔，带橡胶护圈，线束穿过的时候不会被钣金毛刺割破绝缘层，要是后期需要装更大尺寸的通讯模块，直接把隔板拆掉就能获得完整的内部空间，不用更换整个箱体，适配性比固定隔板的结构好很多。
