流线型曲面人体工学支撑座结构设计

　　做结构设计的同行大多有体会，这类连续顺滑的异形曲面构件，最考验曲面建模的基本功，也最容易在后续开模、装配环节出问题。先从实际应用场景说起，这类曲面支撑结构在手持通讯终端、便携穿戴设备、小型人机交互终端上的应用非常普遍，核心作用是作为设备与人手、人体接触的承载界面，既要保证结构强度满足日常使用的抗冲击、抗形变要求，也要通过曲面曲率的连续过渡，提升握持或者接触时的贴合度，降低长时间使用的疲劳感。

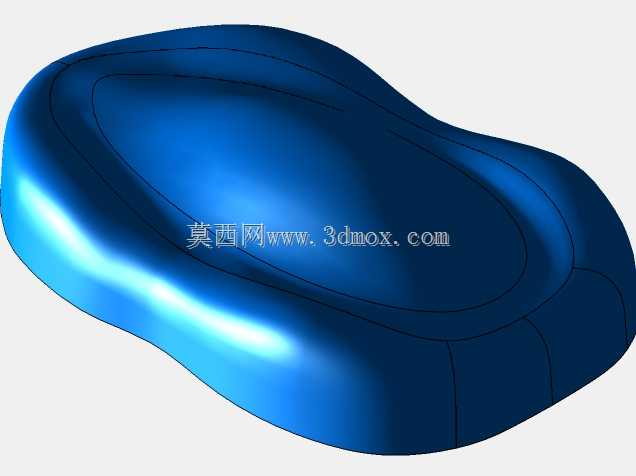

　　实际做这类结构设计的时候，首先要明确安装边界，这类构件作为设备的外露支撑或者握持部分，边缘的圆角过渡不能小于1.5mm，避免注塑成型时出现应力集中，也防止使用过程中锐边划伤使用者。整体的曲面分块要顺着受力方向布置，图中可见的曲面分模线位置，都是沿着曲率变化最小的路径排布，这样后续开模的时候，脱模斜度可以控制在1-1.5度之间，既不会因为斜度过大影响外观面的连续性，也能保证注塑件顺利脱模，减少顶白、拉伤的不良率。

　　从功能特性上看，这类曲面壳体的壁厚设计要保持均匀，基本维持在2mm左右，局部受力位置比如边缘承力处，可以加厚到2.5mm，但要做平缓的壁厚过渡，避免壁厚差过大导致注塑时出现缩痕、翘曲。曲面的曲率连续性要达到G2级别，也就是曲率连续，不能出现肉眼可见的棱线、凹凸拐点，不然不仅外观质感差，握持的时候也会有明显的硌手感。设计过程中要反复做曲率梳分析，检查每一块曲面的曲率变化是否顺滑，有没有出现曲率反转的区域，这些区域在后续抛光、电镀或者喷涂的时候，很容易出现外观缺陷，也会成为应力集中的薄弱点，日常跌落的时候最先开裂。

　　很多新手做这类曲面的时候，容易只追求外观的顺滑，忽略内部的安装结构预留。这类支撑座内部需要预留主板、电池、按键组件的安装位，曲面的内表面要和内部元器件保持至少0.3mm的安全间隙，防止装配时出现干涉，同时要在对应螺丝柱、卡扣的位置做局部的加厚补强，但是补强筋的厚度不能超过主壁厚的0.6倍，不然外表面会出现明显的缩印。另外，曲面的边缘和设备中框的配合位置，要做0.1mm的止口配合公差，保证装配后缝隙均匀，不会出现高低差、断差的问题。

　　从实际使用的角度出发，这类曲面结构的弧度设计要贴合人体手掌的自然弯曲弧度，中间内凹的区域深度控制在12-15mm之间，刚好贴合掌心的自然弧度，两侧的过渡曲面要顺着手指的自然握持角度倾斜，让使用者握持的时候，手指可以自然搭在侧面曲面上，不需要刻意调整手型。做手板验证的时候，要重点测试不同手型的握持舒适度，检查有没有局部压迫的位置，同时做1.2米高度的自由跌落测试，验证曲面的边角位置、分模线位置的结构强度，看是否会出现开裂、变形的问题。

　　另外，这类曲面结构的表面处理适配性也要在设计阶段考虑进去，如果后续要做软胶包胶，曲面的转角位置圆角要适当放大到2mm以上，保证软胶和硬胶的结合强度，避免使用过程中包胶层脱落。如果是做高光表面处理，要保证曲面的曲率变化平缓，避免高光下出现曲面凹凸的视觉缺陷。整个建模过程中，要尽量用四边面构建曲面，减少三角面、五星点的出现，这些位置在后续数控加工的时候，会出现刀路跳刀、加工纹路不顺的问题，直接影响模具的表面质量，最终反映在成品零件的外观上。
