木质中悬式车顶采光通风窗结构设计

　　这款中悬式旋转车顶窗的设计，最初是针对旅居房车、定制改装商务车的顶部采光通风需求开发的，在实际项目应用中，也可适配小型模块化集成房屋、阳光房的顶部开窗场景，核心解决密闭空间顶部自然通风与柔光导入的需求，避免侧窗通风带来的直吹体感不适，同时兼顾闭合状态下的密封防水与结构强度。从功能实现逻辑来看，这款窗采用中置枢轴旋转的开启结构，枢轴布置在窗体整体长度方向的三分之一位置，而非几何中心，这样的设计是为了匹配实际使用中的操作逻辑：开启时窗体下部向内翻转、上部向外探出，既可以在雨天实现小角度开启通风而不灌雨，也能在大角度开启时让窗体形成天然的导风板，将外部气流导向车厢内部上方，避免直吹乘员头部，同时窗体向外探出的部分还能起到一定的遮阳作用，

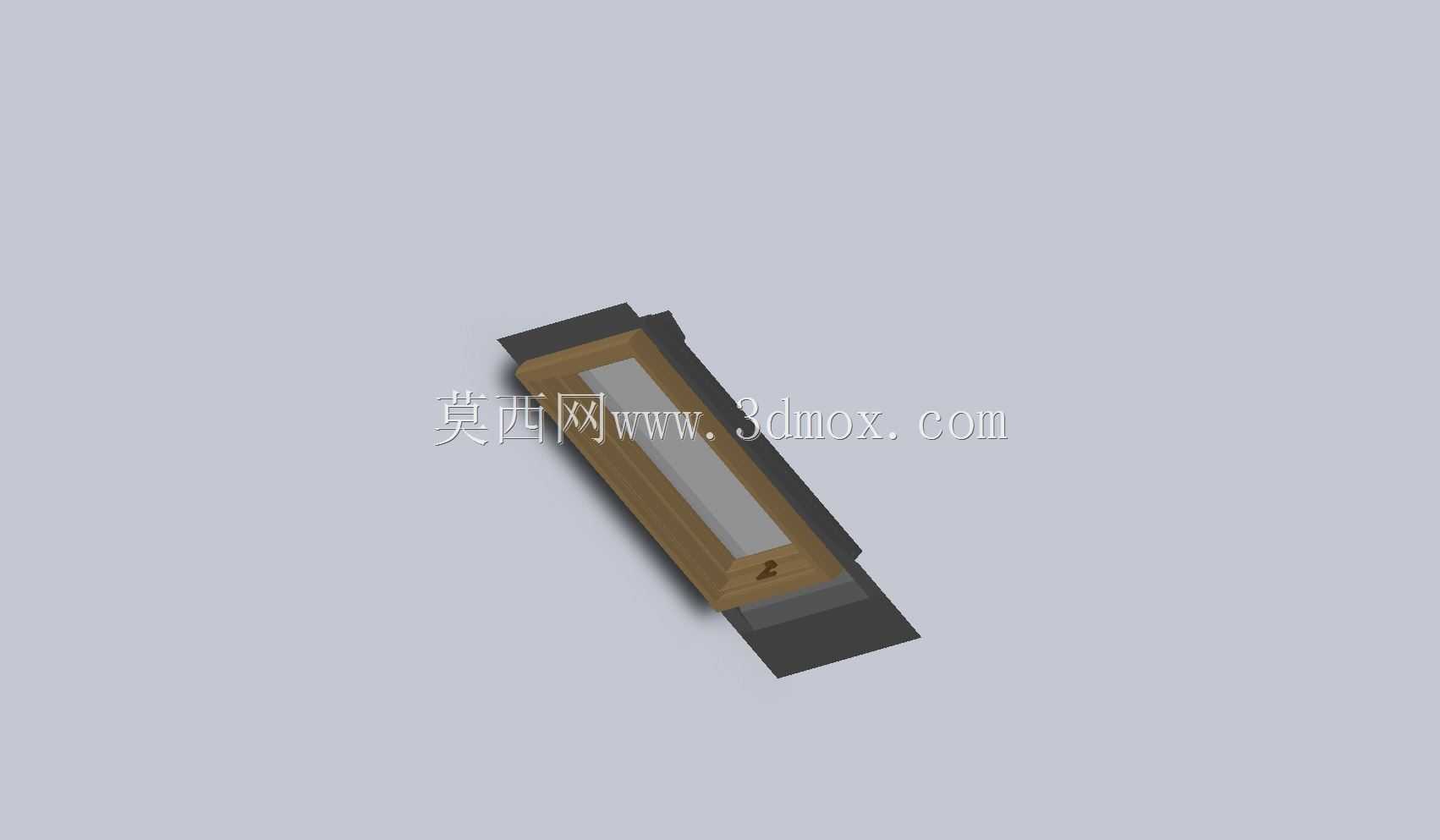

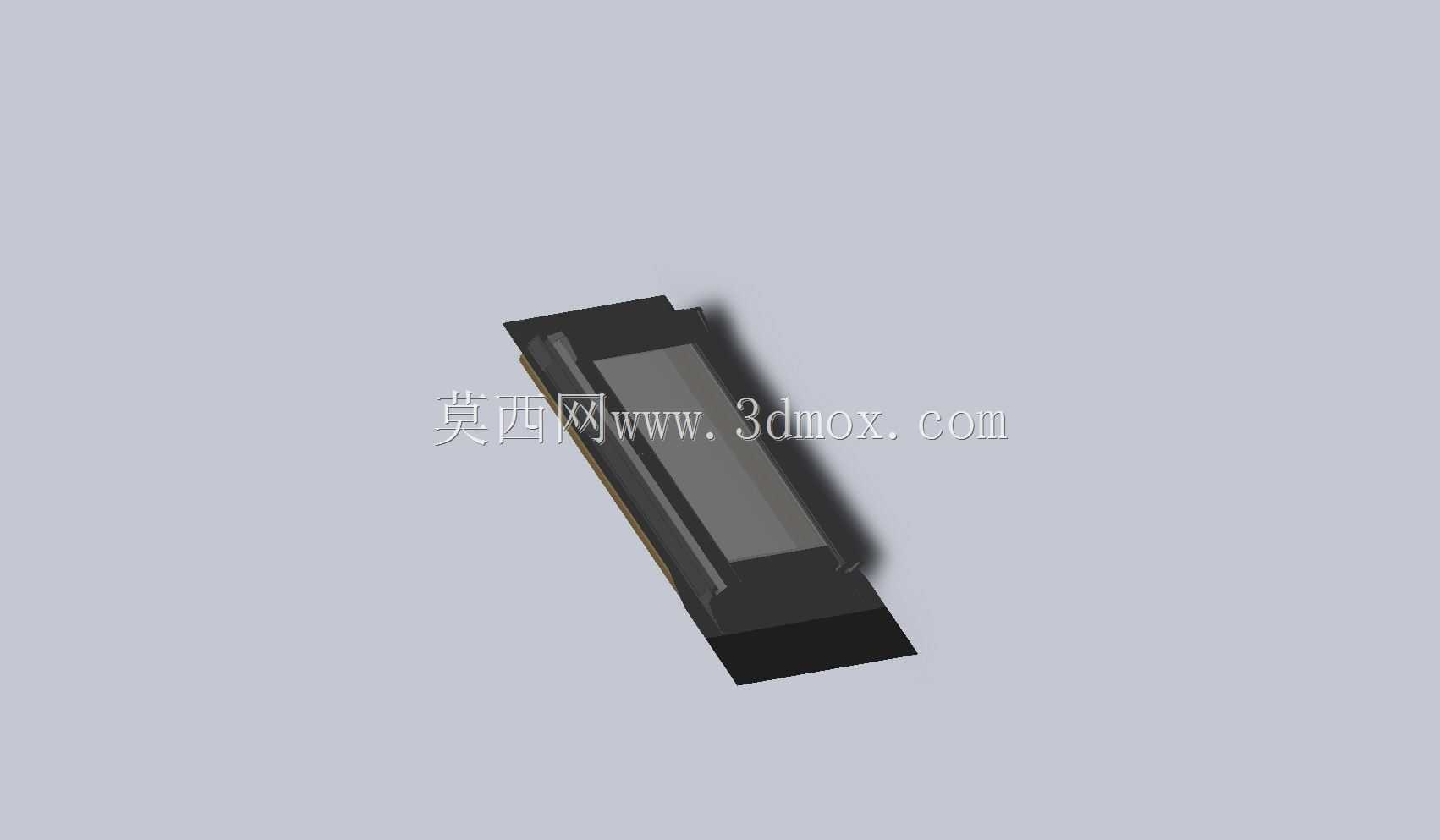

　　减少正午阳光直射入内的眩光问题。设计阶段首先明确了安装边界的约束条件，窗体整体采用外框与内扇的双层嵌套结构，外框作为安装基座，需要匹配车顶预留的开孔尺寸，外框边缘设计有外翻的安装法兰边，法兰边预设均匀分布的安装孔位，安装时法兰边与车顶基面之间垫设耐候密封胶条，通过压铆或者螺栓紧固的方式实现固定，法兰边的宽度经过反复校核，既保证足够的密封压紧面积，又不会过多占用车顶的可用铺装空间，适配常见的25-40mm厚度的车顶夹芯保温层结构，不会出现安装后突出过高或者凹陷的问题。窗体的主体材质选用经过防腐碳化处理的实木型材，一方面木质材质的导热系数远低于金属型材，能有效减少窗体部位的冷桥效应，避免冬季车内结露、夏季窗体发烫的问题，

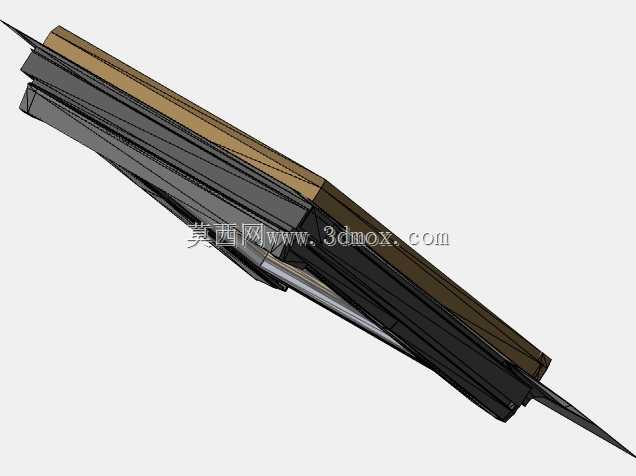

　　另一方面木质材质的加工适配性强，在定制改装场景中可以根据用户需求调整表面木皮材质与涂装颜色，匹配不同的内饰风格。窗体中间的透光部分采用双层中空钢化玻璃，玻璃与木质窗扇之间采用嵌入式密封胶条固定，胶条选用耐候三元乙丙材质，兼顾耐老化性能与低温弹性，保证在-30℃到60℃的使用环境区间内都不会出现密封失效、玻璃松动的问题。旋转枢轴的结构做了隐藏式设计，枢轴部件嵌入窗扇与外框的型材内部，不会外露破坏整体的木质外观质感，枢轴部位配套有阻尼定位结构，可以让窗扇在0-45度的开启角度范围内任意位置悬停，不需要额外的撑杆固定，操作时只需要推动窗扇下部的内嵌式拉手就可以调整开启角度，拉手同样做了与窗扇同材质的木质设计，与整体外观保持统一。

　　闭合状态下，窗扇与外框之间采用多道密封结构，除了玻璃周边的胶条，窗扇与外框的贴合面还设计有一圈环形密封胶条，当窗扇旋转到闭合位置时，窗扇上的锁止卡扣会自动卡入外框的锁座，通过偏心结构将窗扇紧紧压在外框密封面上，保证暴雨天气下不会出现渗水问题，同时也能降低车辆行驶过程中的风噪，避免高速行驶时窗体出现共振异响。在建模过程中，所有的配合间隙都按照实际加工公差做了预留，木质型材的拼接部位采用45度组角结构，组角位置预留了涂胶槽，保证组装后的结构强度，不会因为长期的旋转开启出现角部开裂的问题；外框的下部还设计有隐藏式的排水槽，即便有少量雨水渗入密封层，也会通过排水槽顺着预设的排水孔导出到车外，不会渗入车内。从实际使用的场景反馈来看，这款窗的开启方式相比上掀式天窗，开启时占用的顶部垂直空间更小，不会因为车顶加装行李架或者太阳能板而影响开启角度，同时中悬旋转的结构在清洁玻璃外表面时，只需要将窗扇大角度开启，人员在车内就可以擦拭到玻璃的外表面，不需要爬到车顶操作，大幅降低了后期维护的难度。针对不同车型的安装需求，这个模型的参数化结构可以快速调整整体长宽尺寸，外框的安装法兰厚度、窗扇的木质型材截面尺寸都可以根据实际的车顶结构做适配调整，枢轴的阻尼力矩也可以根据窗扇的整体重量做匹配，保证不同尺寸的窗体都能实现顺畅的开启与任意角度悬停的使用体验。
