皮划艇排水塞替换配件结构设计

　　在水上运动装备的维护场景中，皮划艇这类硬质船体的密封配件损耗是高频问题，尤其是船体排水孔的封堵塞件，长期受水流冲刷、紫外线老化以及插拔磨损影响，原厂配件停产后往往会出现配件断供的情况，直接影响船体的正常使用——一旦排水塞密封失效，航行过程中舱内进水会大幅提升船体负重，甚至带来侧翻风险，这类小零件的缺失往往会让整艘皮划艇陷入无法使用的状态。

　　本次设计的封堵配件，核心适配硬壳皮划艇的标准排水孔位，首先从功能逻辑上，需要同时满足两个核心要求：一是插拔操作的便捷性，用户在岸边清理舱内积水时，不需要借助额外工具就能快速拔出塞体排水，排水完成后可以徒手按压完成密封；二是长期使用的密封可靠性，塞体与排水孔的配合面需要形成连续的密封带，在船体航行受水流冲击、船体轻微形变的状态下，依然不会出现渗漏情况。

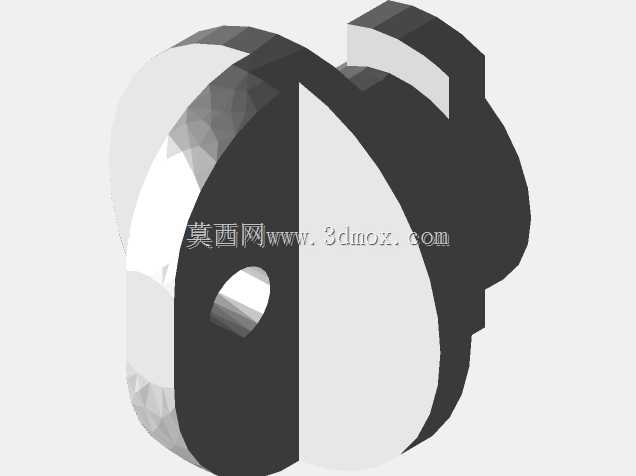

　　设计过程中首先对常规皮划艇排水孔的安装边界做了适配性考量，这类排水孔多为一体成型在船体聚乙烯壳体上的圆孔，孔壁带有轻微的脱模斜度，孔位周边的壳体厚度在3-5mm区间，塞体的插入段长度控制在15mm，既保证足够的配合长度实现密封，又不会因为插入过深顶到舱内的其他结构。塞体的头部设计了弧形的握持凸缘，凸缘直径比排水孔大8mm，一方面插拔时手指有足够的施力位置，另一方面凸缘背面可以贴合船体外侧的弧面，避免塞体整体滑入舱内。

　　密封结构的设计上，没有额外加装橡胶密封圈，而是利用塞体本身的锥度配合实现自密封——塞体的插入段设计为1:20的锥度，与排水孔的脱模斜度匹配，当塞体按压到位后，锥面之间的挤压应力会形成连续的密封环，这种设计的优势在于不需要考虑密封圈老化更换的问题，塞体本身采用耐水耐老化的高分子材质加工时，整体的使用寿命可以和船体本身匹配。同时塞体的侧面设计了两道深度0.8mm的环形凹槽，一方面可以容纳孔壁上附着的细小沙粒，避免沙粒卡在配合面之间导致密封失效，另一方面凹槽形成的空腔可以在塞体插入时排出孔内的空气，降低插入时的阻力，让按压操作更顺畅。

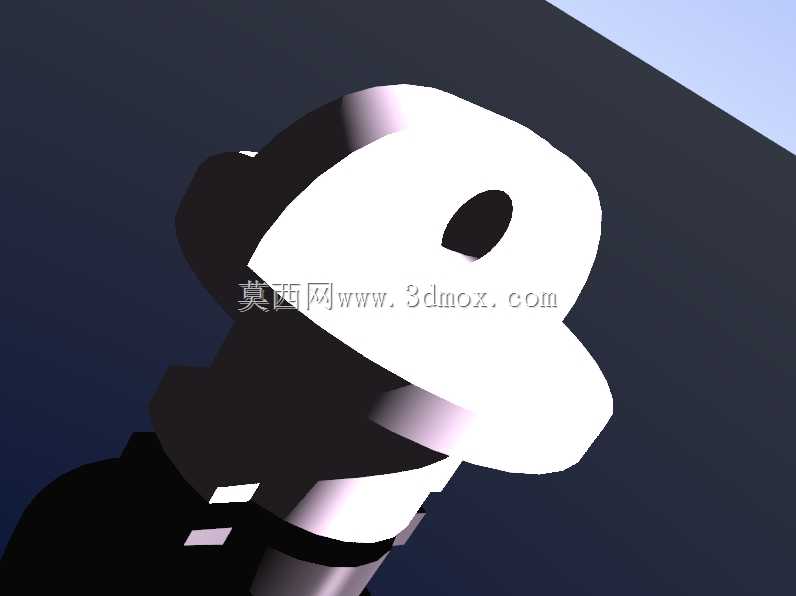

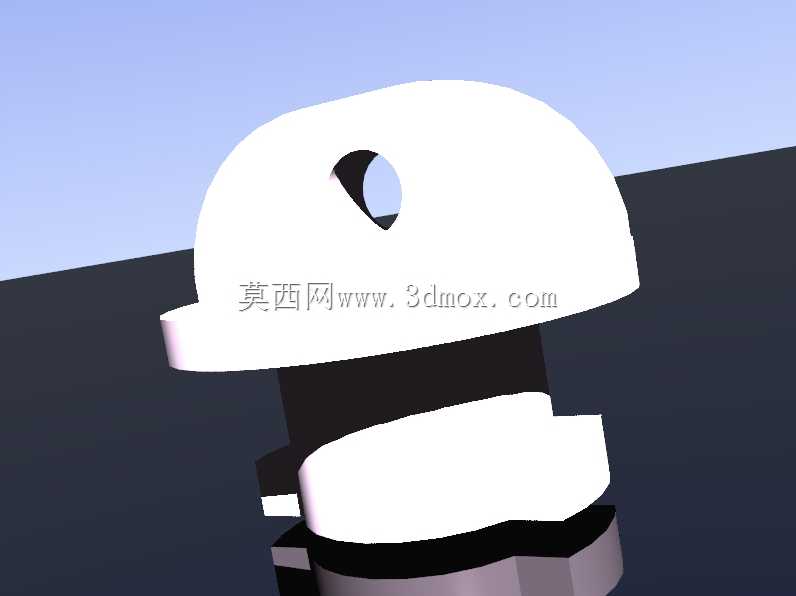

　　从实际使用的场景出发，塞体的外露头部做了圆润的流线型处理，没有突出的棱角，航行过程中水流经过头部时不会产生额外的紊流阻力，也不会刮蹭到岸边的礁石或者停靠时的其他物体。头部的中心位置设计了一个直径6mm的通孔，用户可以在孔内穿入挂绳，将塞体系在排水孔周边的船体挂点上，避免拔出排水时塞体不慎掉落水中遗失——这也是户外水上装备设计中很容易被忽略的细节，很多小配件的遗失都是因为没有预留防丢的连接位置。

　　建模过程中对配合公差做了针对性调整，考虑到聚乙烯船体在低温环境下会出现轻微的收缩，塞体的锥面尺寸做了0.2mm的负偏差预留，即使在零度左右的低温水环境下，塞体依然可以顺利插入排水孔，不会出现尺寸过盈太大插不进去的情况；而在夏季高温环境下，船体材料受热膨胀，锥面的配合依然能保持足够的挤压应力，不会因为材料膨胀导致塞体松动脱落。同时对塞体的边缘都做了R1以上的圆角处理，没有尖锐的边角，既避免安装时划伤用户的手指，也不会在插拔过程中刮伤排水孔的孔壁，延长船体本身孔位的使用寿命。

　　这类替换配件的设计核心不在于复杂的结构，而在于对实际使用场景中各类细节问题的覆盖：从插拔的操作手感，到不同温度下的尺寸适配，再到防丢、防刮、防沙粒卡滞的细节处理，每一处结构都对应实际使用中会遇到的具体问题，没有冗余的设计元素，最终的成品可以直接通过3D打印或者小批量注塑加工，直接替换失效的原厂配件，解决配件断供后皮划艇无法正常使用的实际问题。
