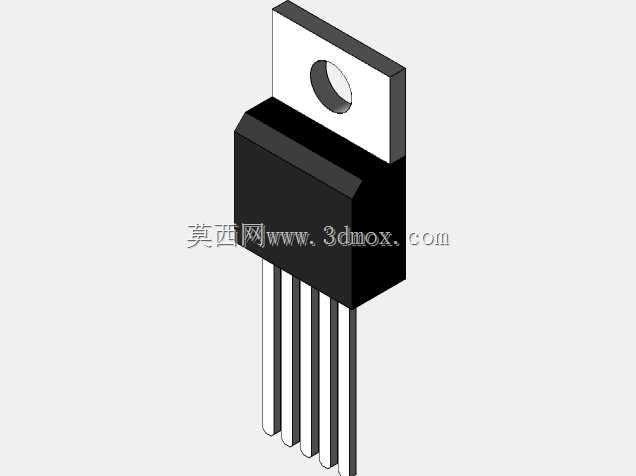

TO-220封装功率半导体器件三维结构

　　在各类电力电子、工控驱动、消费类电源的电路板设计场景中，直插式功率半导体的封装选型直接决定了整板的散热冗余、安装空间预留与长期运行可靠性，TO-220作为行业内应用跨度极广的封装形式，覆盖了线性稳压器、功率MOS管、快恢复二极管、可控硅等数十类核心功率器件，是中小功率等级电力变换回路里最常见的器件封装形态。

　　这款封装的结构设计完全围绕功率器件的散热需求与安装可靠性展开，主体塑封部分采用耐高温的环氧模塑料注塑成型，将内部的半导体芯片、键合引线完全密封包裹，隔绝外界水汽、粉尘与机械应力对芯片的损伤，塑封本体的棱角做了微小的脱模斜度处理，既满足注塑生产的脱模要求，也能避免组装过程中尖锐边角划伤操作人员或相邻线材。从安装边界来看，该封装最大高度控制在16.51mm，这个尺寸是经过多代工业应用验证的通用值，在做PCB布局时，器件上方预留的散热空间、绝缘片厚度、外壳内壁的安全间隙都可以参照这个数值做校核，不会出现不同厂商同封装器件高度差导致的装配干涉问题。

　　上部延伸出的金属散热片是TO-220封装的核心特征，散热片采用高导热的铜合金或铝合金冲压成型，表面做镀镍处理防止氧化，中间预留的标准安装孔可以配合螺丝、绝缘粒将器件直接固定在铝制散热壳体或外置散热片上，芯片工作产生的热量通过内部的导热连接层直接传递到这片金属散热片上，再传导到更大面积的散热结构完成热交换，在自然对流散热条件下可以满足数瓦到数十瓦的功率耗散需求，若配合风冷或绝缘导热垫，散热能力还能进一步提升。做结构设计时需要注意，散热片与器件内部的漏极或集电极引脚是电气连通的，若安装面与接地散热壳体连通，必须根据电路拓扑选配对应的绝缘导热片，避免出现电源短路故障。

　　引脚部分采用标准的直插式排布，三根引脚的间距、宽度、伸出长度都符合通用插装规范，既可以手工焊接到通孔PCB上，也能适配波峰焊的自动化生产流程，引脚表面做镀锡处理，提升焊接润湿性，减少虚焊风险。在做PCB封装设计时，引脚通孔的直径、焊盘大小、引脚之间的安全电气间隙都需要匹配该封装的尺寸参数，同时要考虑焊接后引脚伸出PCB背面的长度，避免与底层结构件触碰短路。

　　在实际设备选型与结构建模过程中，准确还原TO-220封装的三维尺寸尤为重要：很多新手工程师在做整机布局时，容易忽略散热片的厚度、引脚的折弯余量、安装螺丝的头部高度，导致样机组装时出现器件顶到外壳、散热片与相邻电容电阻干涉、螺丝无法顺利锁紧等问题。这款三维结构完整还原了封装的所有外形细节，包括塑封本体的拔模斜度、散热片的倒角、引脚的端部形状，在做整机装配干涉检查、散热风道模拟、工装夹具设计时都可以直接调用，不需要再反复核对厂商规格书的尺寸参数，能大幅缩短结构设计的迭代周期。

　　从应用场景来看，这类封装的器件广泛出现在开关电源的次级整流回路、电机驱动的桥臂电路、线性电源的稳压回路、电池管理系统的充放电控制回路中，无论是工业控制板卡、家用小电器、通讯设备供电模块还是汽车电子的辅助供电单元，都能见到TO-220封装器件的身影，其成熟的结构设计、低廉的成本、可靠的散热表现，经过了数十年的工业现场验证，至今仍是中小功率等级功率器件的首选封装形式之一。做三维建模时，需要特别注意安装孔的中心到塑封本体的距离、散热片与引脚的相对位置关系，这些尺寸是影响安装适配性的核心参数，一旦出现偏差，就会导致器件无法顺利安装到散热片上，或者引脚无法对准PCB的通孔，造成生产装配故障。
