深钻石油作业钻杆卡瓦网格结构

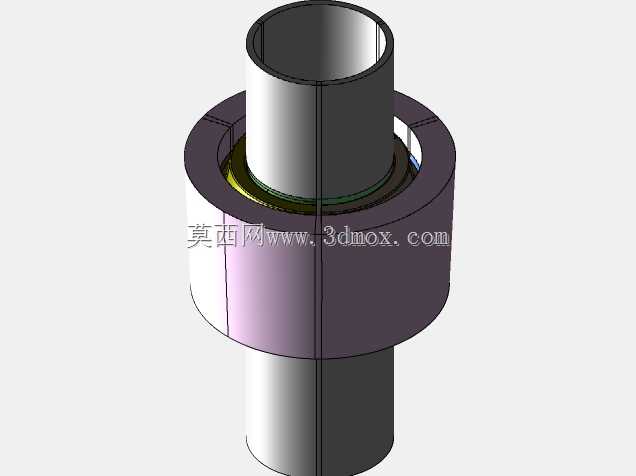

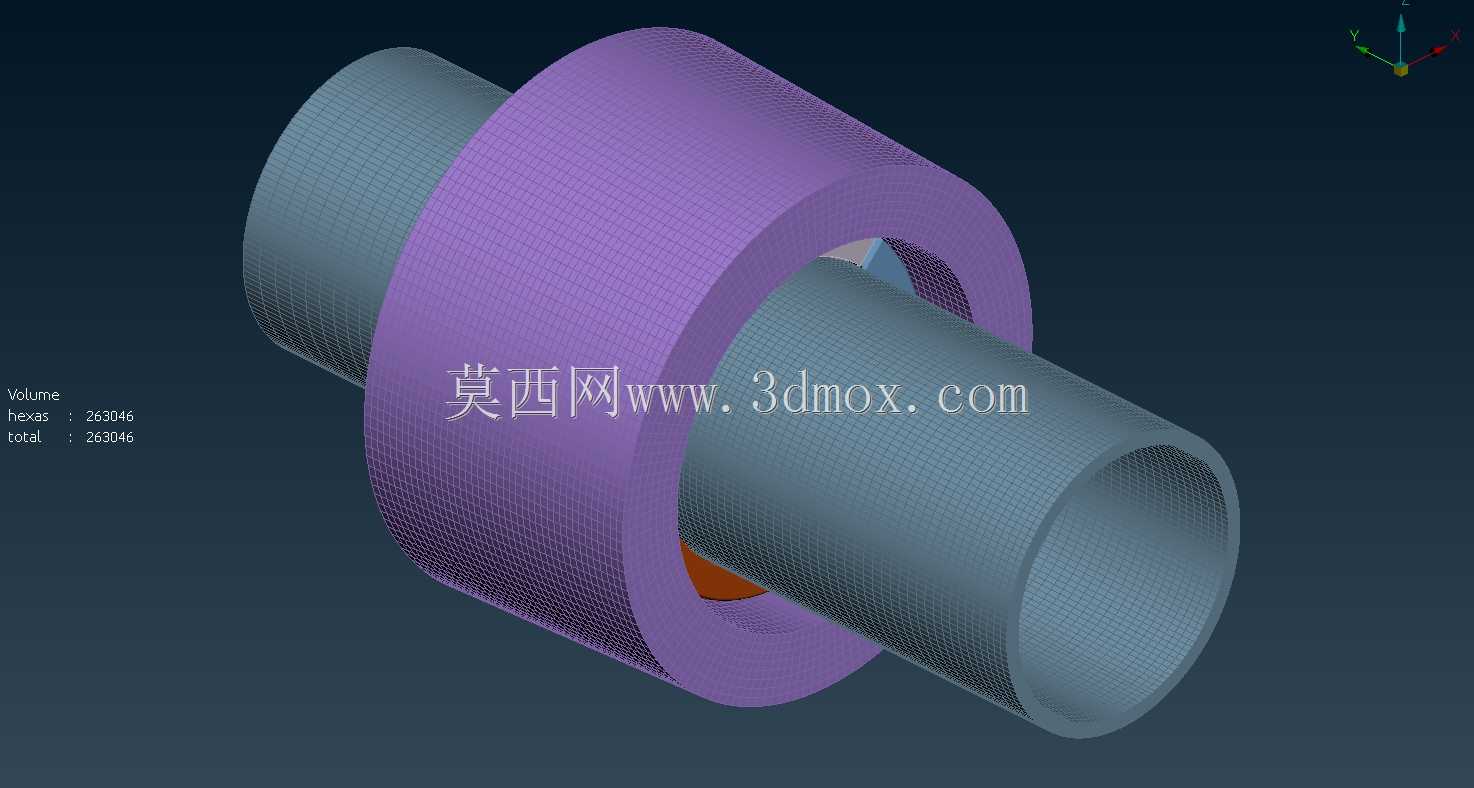

　　在陆地及海洋深井、超深井的石油天然气钻采作业现场，钻杆卡瓦是转盘驱动系统中承担钻具悬重承载的核心部件，整套卡瓦系统需要在转盘补心的锥形内腔中完成抱紧、承载、松开的整套动作循环，作业过程中需要承受数吨至数百吨的钻具轴向载荷，同时还要适配钻杆旋转过程中的周向摩擦力、钻井液冲刷带来的腐蚀载荷，以及起下钻过程中的瞬时冲击载荷，其结构可靠性直接决定钻台作业的安全等级，一旦出现卡瓦打滑、结构碎裂等失效问题，极有可能引发钻具落井的重大井下事故。这套网格结构的卡瓦模型，完全围绕深井钻采工况的有限元仿真需求搭建，建模过程中优先还原了卡瓦与钻杆接触的内曲面牙板贴合区域、卡瓦外侧与转盘补心配合的锥面接触区域的网格密度，针对应力集中风险较高的卡瓦牙嵌装槽、

　　卡瓦本体连接销孔位置做了网格局部加密处理，保证后续仿真计算时能够精准捕捉不同载荷工况下的应力分布梯度，避免因网格精度不足导致的仿真结果偏差。从结构设计逻辑来看，整套卡瓦采用分体式多瓣组合结构，单瓣卡瓦的外侧锥度与现场常用的转盘补心内锥度完全匹配，当卡瓦随钻杆下行进入补心锥腔时，锥面的楔紧作用会推动各瓣卡瓦同步向中心收拢，让内表面的硬质合金牙板均匀咬合在钻杆本体外圆面上，将钻具的轴向载荷均匀分散到每一片卡瓦的接触面上，避免局部应力过大咬伤钻杆本体。建模过程中严格遵循现场实际安装边界，卡瓦收拢后的最小内孔尺寸匹配常用钻杆的外径公差范围，张开后的最大外圆尺寸不会超出转盘补心的内腔最大直径，保证卡瓦在起下钻过程中能够顺利提出补心、

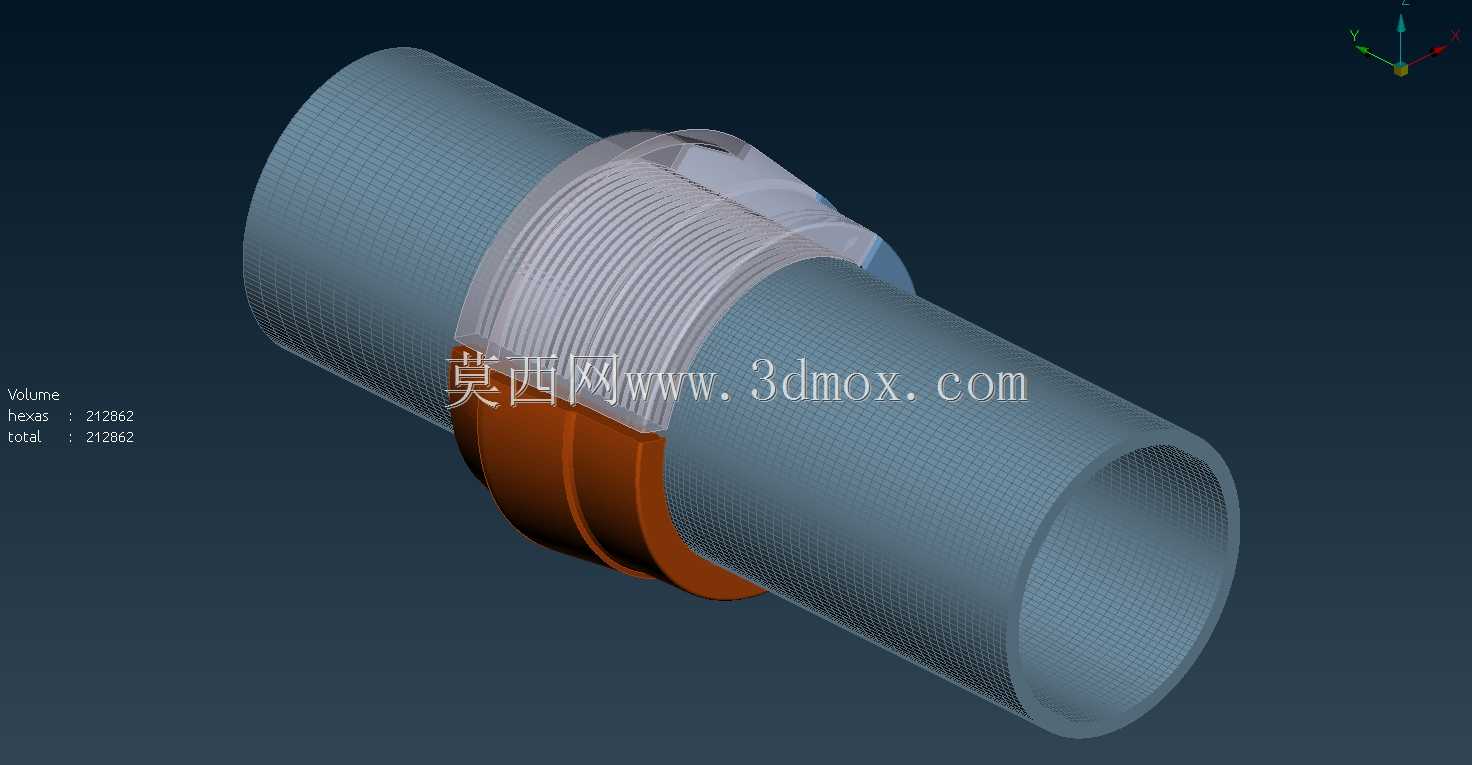

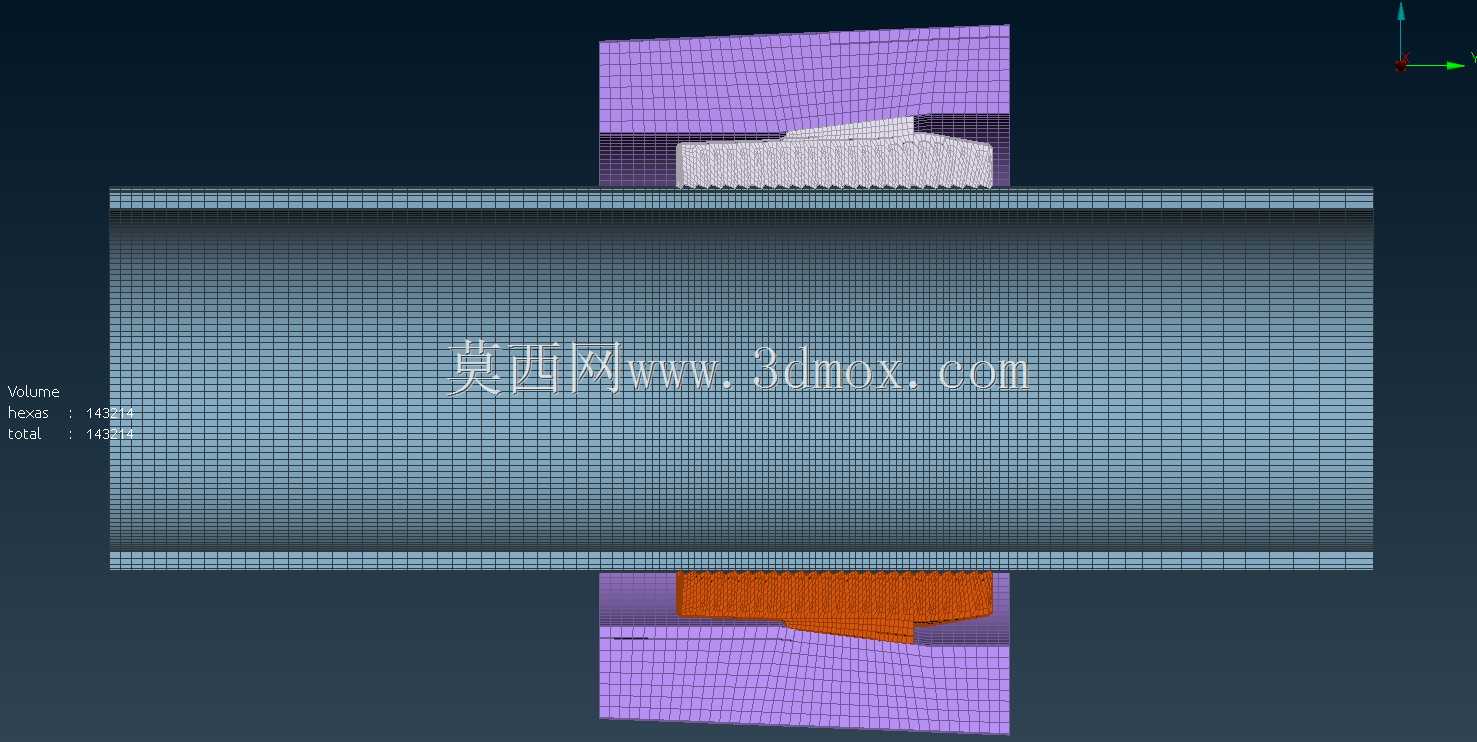

　　不会出现卡滞问题；卡瓦瓣之间的连接间隙也按照实际装配公差预留，既保证各瓣卡瓦能够灵活开合，又不会因间隙过大导致钻杆居中精度不足，引发钻杆偏磨、卡瓦受力不均的问题。针对深井作业中常见的高载荷、高转速工况，模型在网格划分时特意区分了卡瓦本体与牙板嵌装区域的网格属性，牙板接触区域的网格单元采用六面体结构化网格，能够更精准地模拟牙板与钻杆表面的接触应力变化，卡瓦本体的非接触区域采用过渡网格，在保证计算精度的前提下控制整体网格规模，提升仿真计算的效率。在实际作业场景中，这套卡瓦系统不仅要承担静态下的钻具悬重，还要应对钻杆旋转过程中的动态载荷波动，比如钻进过程中遇到硬地层时的钻具跳动、上提钻具时的瞬时过载，都需要卡瓦结构有足够的强度储备，

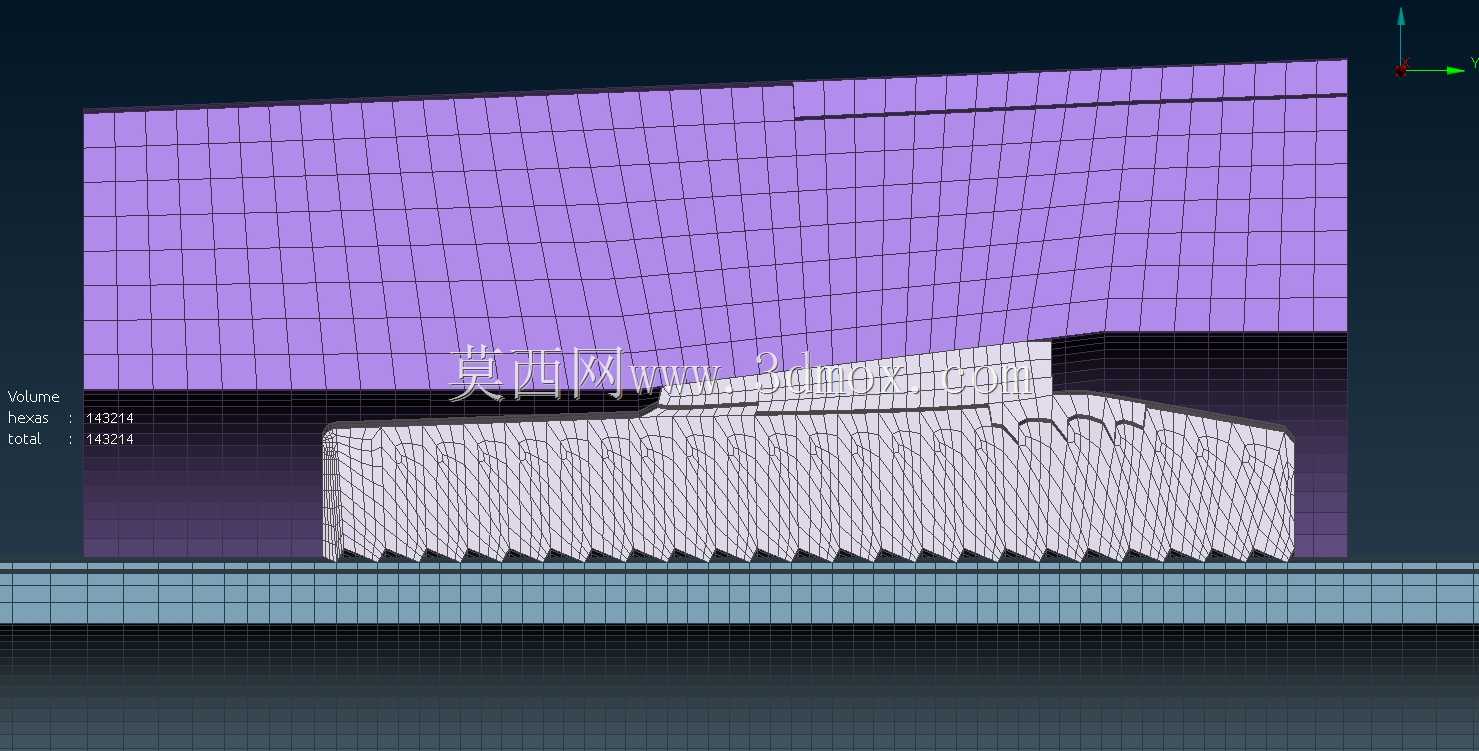

　　因此模型在搭建时完整还原了卡瓦本体内侧的牙板安装槽、背部的提拉槽结构，这些位置都是日常作业中容易出现应力集中的薄弱点，通过网格模型开展有限元计算，可以提前验证不同材料、不同热处理工艺下的卡瓦结构强度，优化卡瓦锥度、牙板角度等关键参数，让卡瓦在保证抱紧力的前提下，尽可能减少对钻杆表面的咬伤，延长钻杆与卡瓦的使用寿命。另外，考虑到钻井现场的低温、钻井液腐蚀等复杂环境因素，模型的网格划分也适配后续的多物理场耦合仿真需求，可以在结构应力计算的基础上叠加温度场、腐蚀疲劳载荷的计算，验证卡瓦在长期服役过程中的疲劳寿命，提前预判结构失效风险，为现场的卡瓦选型、维护周期制定提供数据支撑。从安装适配性来看，整套卡瓦的外形尺寸完全兼容现役主流钻机的转盘补心规格，不需要对现有转盘设备做任何改造就可以直接换装，卡瓦的单瓣重量控制在人工可搬运的范围内，方便钻台作业人员在起下钻过程中快速操作，不需要额外配备吊装辅助工具，能够有效提升起下钻的作业效率，减少钻台作业的辅助时间。
