深沟球滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围最广的支承类零部件，从普通的民用家电电机、小型输送辊道，到工业领域的机床主轴、泵类设备、减速机输入输出轴，再到交通领域的车辆轮系、工程机械旋转关节，几乎所有存在连续回转运动的机械结构，都需要这类轴承承担径向载荷与部分轴向载荷的支承作用，其核心作用是将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低摩擦损耗，同时约束轴系的径向与轴向窜动，保证回转部件的运转精度与稳定性。

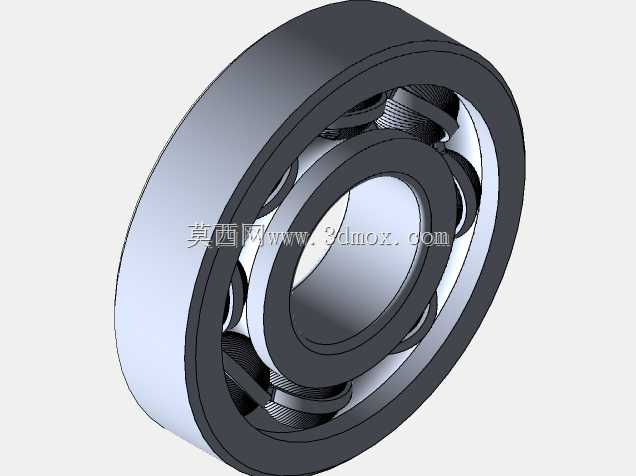

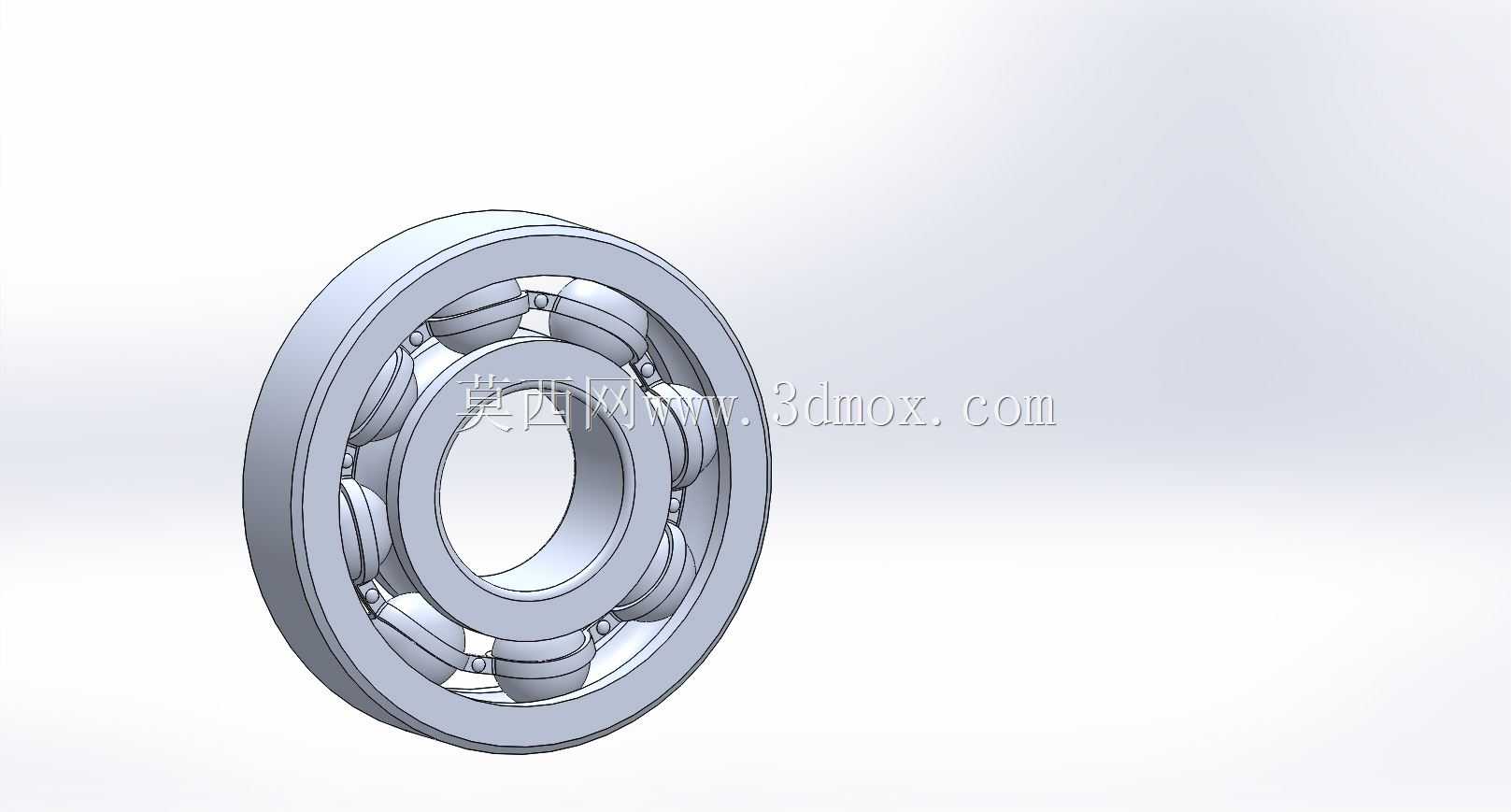

　　从结构设计逻辑来看，这款滚珠轴承采用经典的深沟球构型，整体由外圈、内圈、滚动钢球、保持架四个核心部分组成。设计过程中首先要匹配安装场景的轴径与座孔尺寸，内圈的内圆柱面与转轴采用过盈或过渡配合，随轴同步回转；外圈的外圆柱面与设备轴承座的安装孔采用过渡或间隙配合，起到固定支承的作用。内圈与外圈的滚道设计为圆弧型深沟结构，沟道曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能在承受径向载荷的同时，承载一定比例的双向轴向载荷，这也是这类轴承能适配多数通用传动场景的核心原因。

　　滚动体采用均匀分布的钢制滚珠，是轴承承受载荷的核心元件，钢球的直径、数量直接决定轴承的额定动载荷与静载荷参数，设计时需要根据应用场景的载荷大小、转速区间匹配对应规格的钢球，避免钢球数量过少导致单球载荷过大出现点蚀，或是钢球数量过多导致保持架安装空间不足、运转过程中出现干涉。保持架的作用是将所有钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生额外摩擦与磨损，同时在轴承安装、运转过程中引导钢球在正确的滚道位置运动，防止钢球脱落，这款模型的保持架采用浪形冲压结构，是中小型深沟球轴承最常用的保持架形式，重量轻、装配便捷，适配中低转速的通用传动场景。

　　从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸适中，安装时不需要额外的复杂调整结构，多数场景下采用轴用挡圈、孔用挡圈或是轴承端盖即可完成轴向定位，部分需要调整游隙的场景会搭配锁紧螺母与止动垫圈使用。设计建模过程中需要严格控制各部件的配合公差，内圈与轴的配合公差、外圈与座孔的配合公差需要根据载荷性质、转速高低选取对应的公差带，滚道的表面粗糙度、形位公差直接影响轴承的运转精度与使用寿命，建模时需要还原滚道的曲率参数、钢球与滚道的接触角，保证后续工程出图、仿真分析的参数准确性。

　　在实际选型应用中，这类滚珠轴承的适用转速区间较宽，维护成本低，不需要频繁加注润滑脂即可长时间稳定运转，密封型结构还可以适配多粉尘、有少量水汽的工业场景，避免外部杂质进入滚道加剧磨损。建模时还原了轴承的完整装配关系，各部件可独立拆分，能够直接用于设备整体装配的干涉检查、运动仿真，也可以作为基础通用件导入各类设备的三维装配体中，减少重复建模的工作量，帮助结构设计人员快速完成轴系部件的布局设计。
