自行车Cree XML车灯电池组固定外壳结构

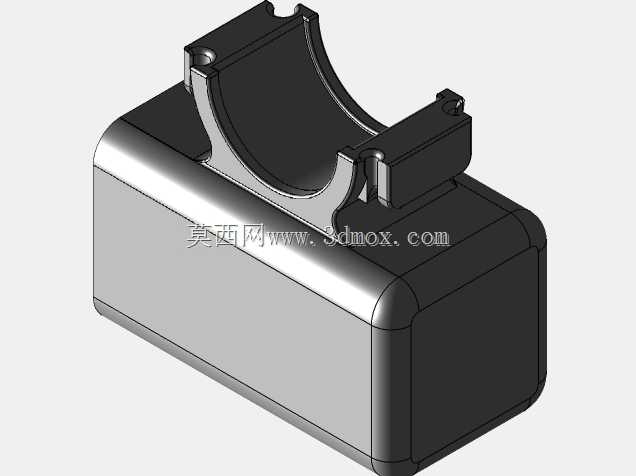

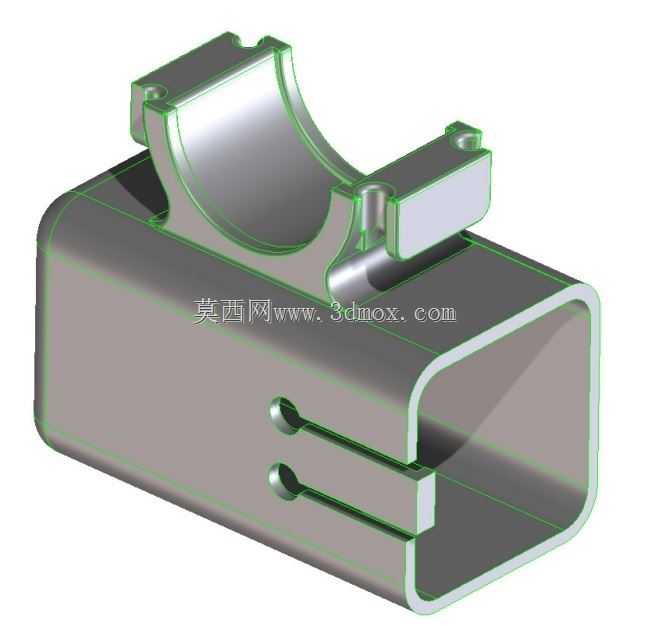

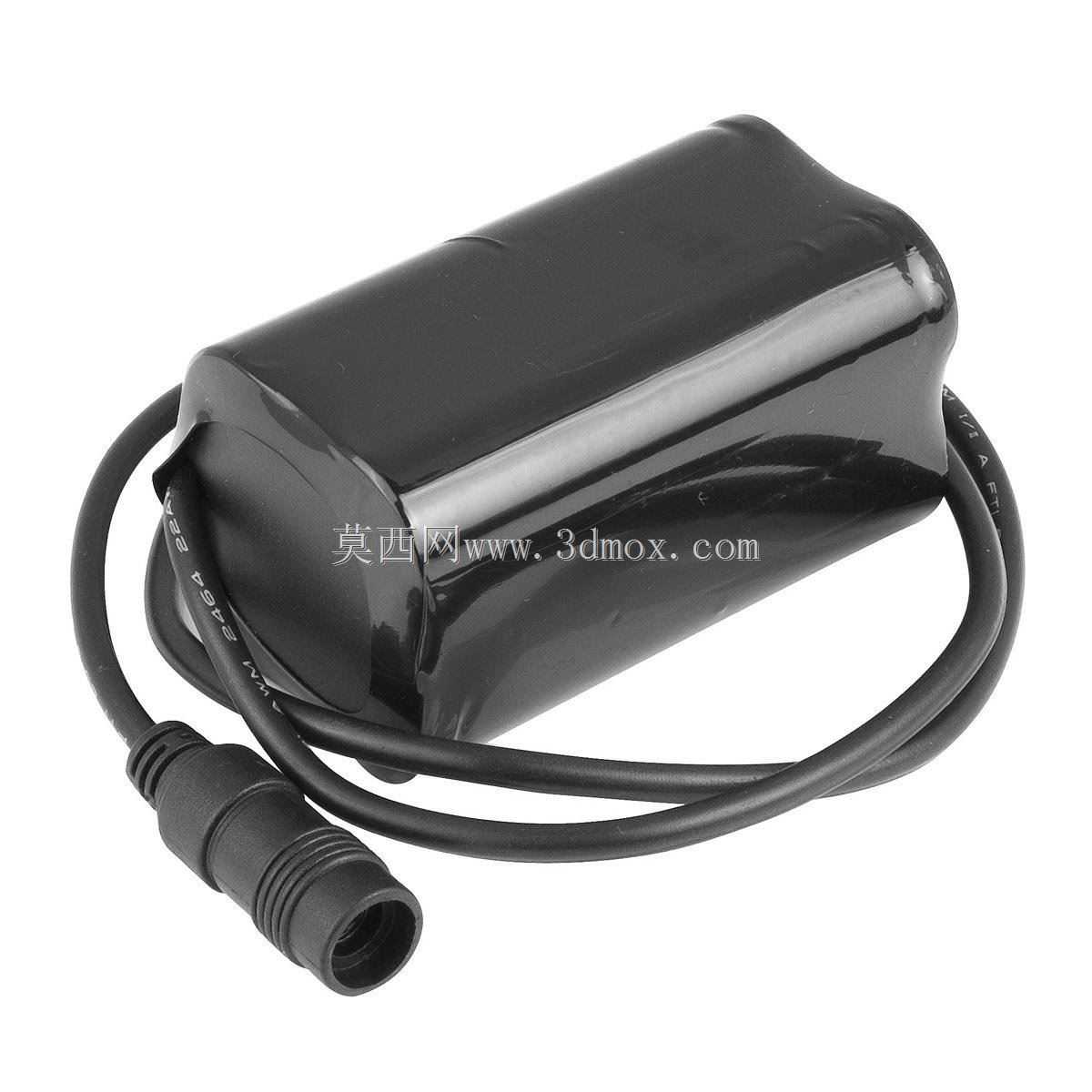

　　这款自行车车灯配套的电池组固定外壳，主要面向夜间骑行、长途户外骑行的照明供电场景，解决外置高亮车灯电池组无可靠固定位、骑行过程中易晃动脱落的实际问题。日常骑行场景中，高亮Cree XML灯珠的自行车灯往往需要独立外置电池组来保障续航时长，常规的绑带固定方式在颠簸路面、频繁转向时容易出现滑移，甚至出现电池组掉落影响骑行安全的情况，这款壳体结构就是针对这一实际使用痛点做的结构设计。从功能特性来看，壳体主体采用方槽型中空腔体结构，腔体内部的尺寸边界完全匹配常规18650电芯组合后的电池组外形，腔体侧壁预留的两道开槽是为了方便电池组装入时的壳体微形变，降低装配难度，同时开槽结构也能在电池组放入后提供一定的卡紧力，避免电池在壳体内部出现窜动。

　　壳体上方集成的半圆弧抱夹结构，是整个安装结构的核心功能区，圆弧内径完全匹配常规自行车车把的标准管径，安装时不需要额外的金属卡箍，只需要搭配一个对应规格的O形密封圈套在抱夹与车把之间，依靠橡胶圈的静摩擦力就能完成整个电池组壳体的固定，这种固定方式相比传统的螺丝锁紧结构，安装拆卸不需要额外工具，徒手就能完成位置调整，同时橡胶圈还能缓冲骑行过程中路面传递的振动，避免硬接触导致的壳体磨损或者车把漆面刮伤。从设计思路上看，整个壳体采用一体化结构设计，没有额外的拼接零件，减少了装配工序和零件数量，降低了量产时的模具复杂度；壳体边缘全部做了圆角过渡处理，既避免了锐边在安装使用过程中划伤骑行者，也能减少应力集中，提升塑胶件的抗冲击强度，

　　在骑行过程中遇到轻微磕碰时不容易出现开裂。在安装边界的尺寸控制上，抱夹圆弧的中心到壳体底部的距离经过反复校核，既保证安装后电池组壳体不会和车把上的刹车手柄、变速指拨产生位置干涉，也不会因为突出过多导致骑行时腿部碰到壳体；壳体的整体长度控制在刚好容纳对应容量电池组的范围，不会因为过长影响车把区域的整体布局，同时壳体的壁厚做了均匀化处理，保证注塑生产时不会出现缩痕、翘曲等成型缺陷，量产时的良品率更高。实际使用过程中，这个壳体除了承担电池组的容纳和固定功能，中空的腔体结构也能为电池组提供基础的防护，避免骑行过程中泥水、灰尘直接接触电池组的接线部位，降低电路短路的风险，同时壳体的侧壁厚度兼顾了结构强度和轻量化要求，

　　不会给整车增加过多的额外重量，符合骑行配件轻量化的设计趋势。在结构细节上，抱夹两侧的凸台结构是为了限制O形圈的安装位置，避免骑行振动导致O形圈从抱夹上滑脱，进一步提升固定结构的可靠性；壳体开口端的边缘做了微倒角处理，方便电池组的装入和取出，更换电池时不需要额外的辅助工具。整个结构没有冗余的设计特征，每一处结构都对应实际使用中的具体需求，从安装便捷性、固定可靠性、防护性能、量产工艺性多个维度做了平衡，适合作为高亮自行车外置车灯的配套电池固定结构使用，能够适配大多数标准管径的山地车、公路车车把安装需求。
