壁挂式ATX电脑机箱结构设计方案

　　这款壁挂式ATX机箱的设计初衷，是为了适配特定硬件配置的桌面装机需求，打破传统台式机箱放置于桌面或地面的空间占用逻辑，通过壁挂安装释放桌面与地面的可用空间，同时兼顾硬件散热、安装维护与外观展示的多重需求。在实际应用场景中，这类壁挂机箱既可以用于个人DIY装机的个性化展示，也适用于紧凑型工作室、电竞空间等对桌面整洁度有较高要求的使用环境，透明侧壳的设计能够直观展示内部硬件的运行状态与灯效，满足硬件爱好者的展示需求。

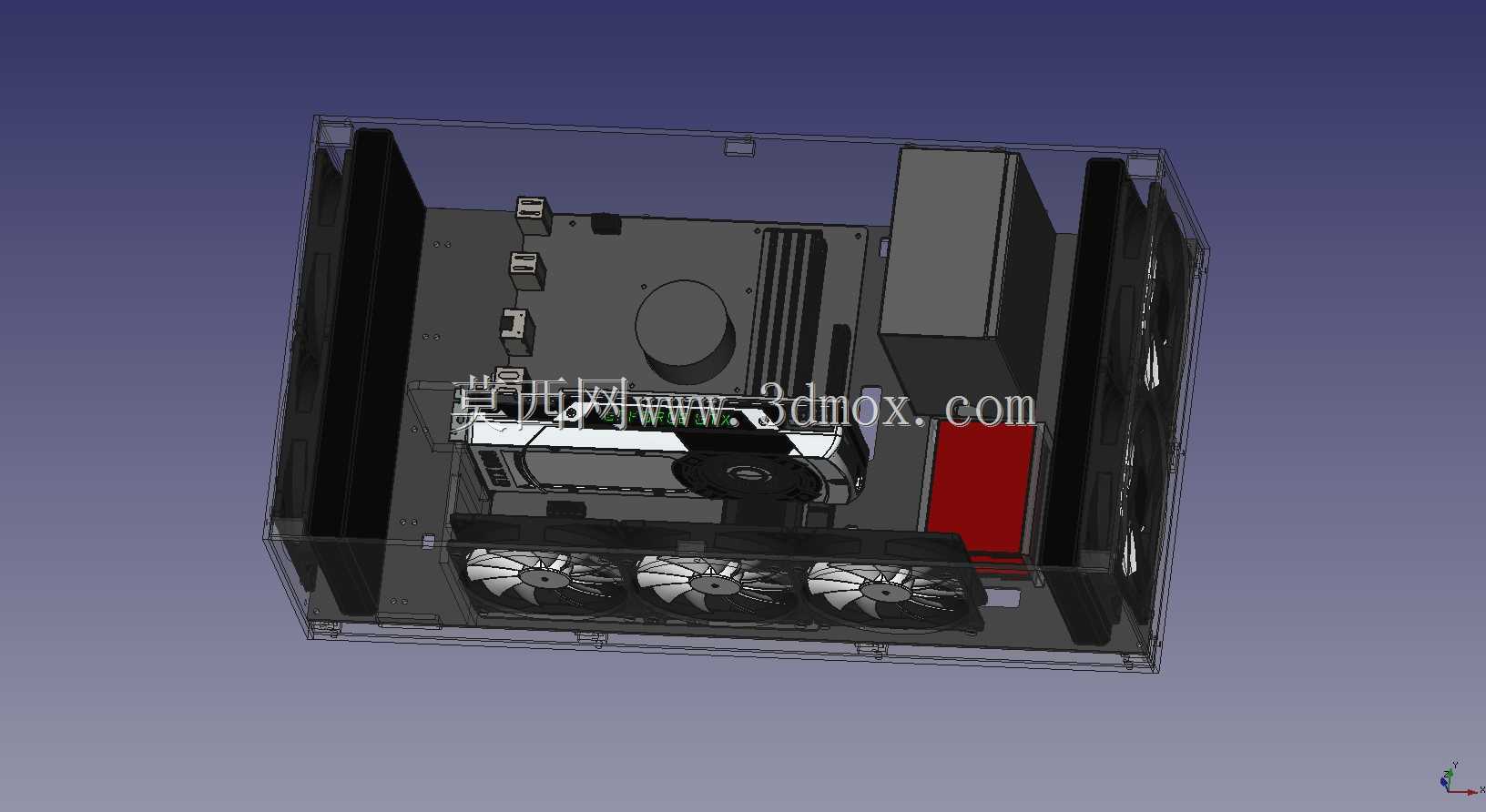

　　从功能特性来看，这款机箱的结构设计完全围绕指定硬件的安装边界展开，适配的核心硬件包括M-ATX规格的Z97 Gaming 7主板、长度312mm的GTX970 G1 Gaming显卡、140mm规格的塔式CPU散热器、长度160mm的Cooler Master GM 750w电源，同时预留了双240mm冷排的安装位置，分别对应CPU与GPU的水冷散热需求，可支持NZXT Kraken X61 240mm CPU冷排与Corsair H110 240mm GPU冷排的安装，存储位可容纳两块Kingston SSD固态硬盘，同时预留了Crucial Ballistixsport内存的安装间隙，还能兼容ASUS PCE-AC68双频AC1900无线网卡的扩展安装，所有硬件的安装位都经过精准的空间校核，避免出现硬件干涉、安装间隙不足的问题。

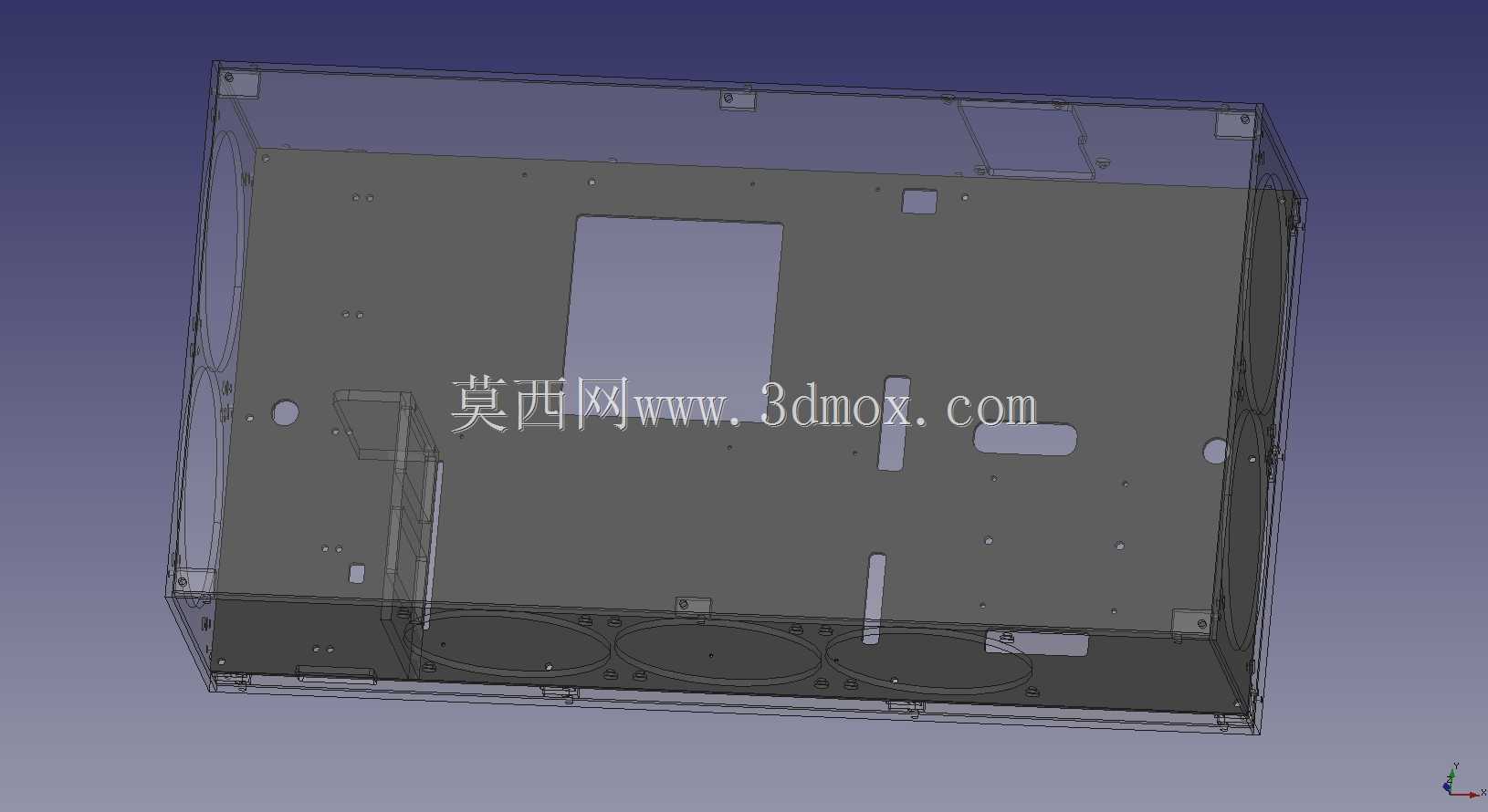

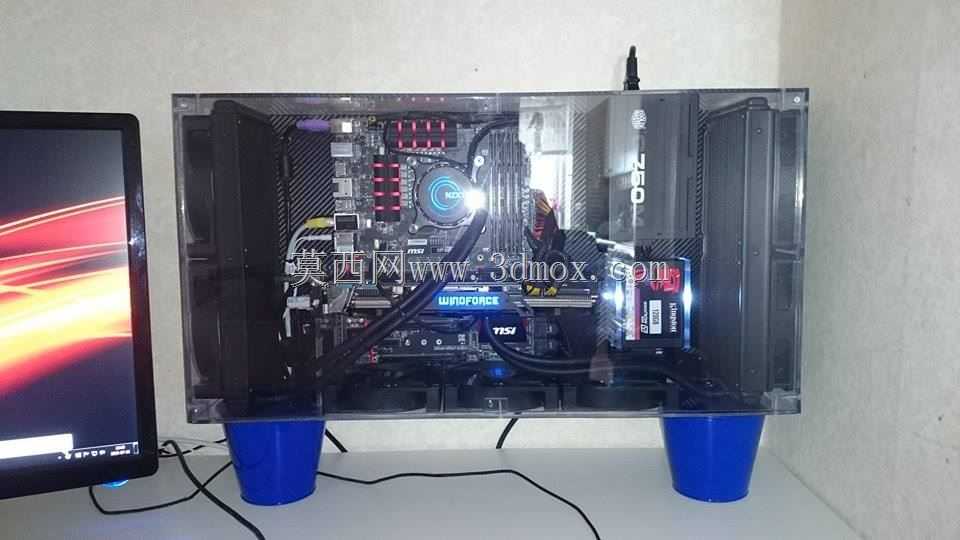

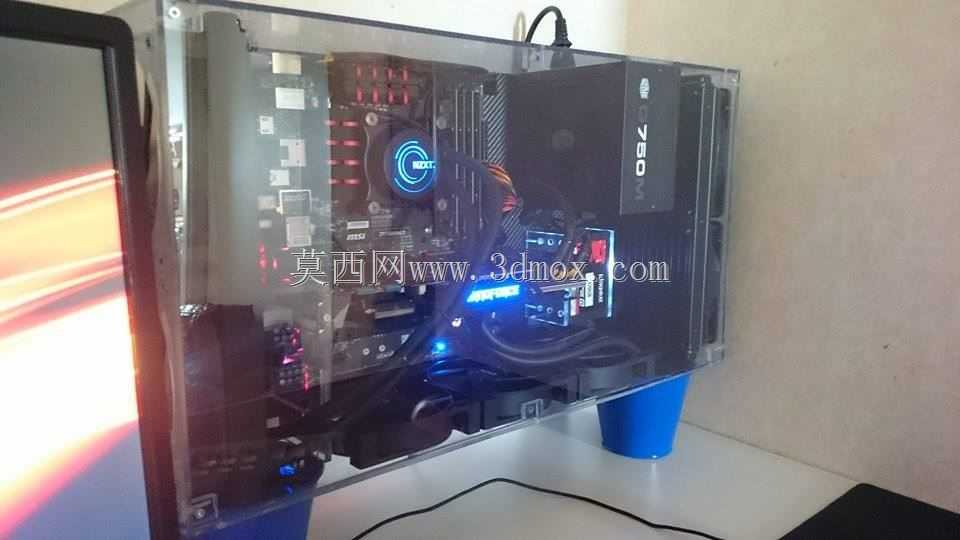

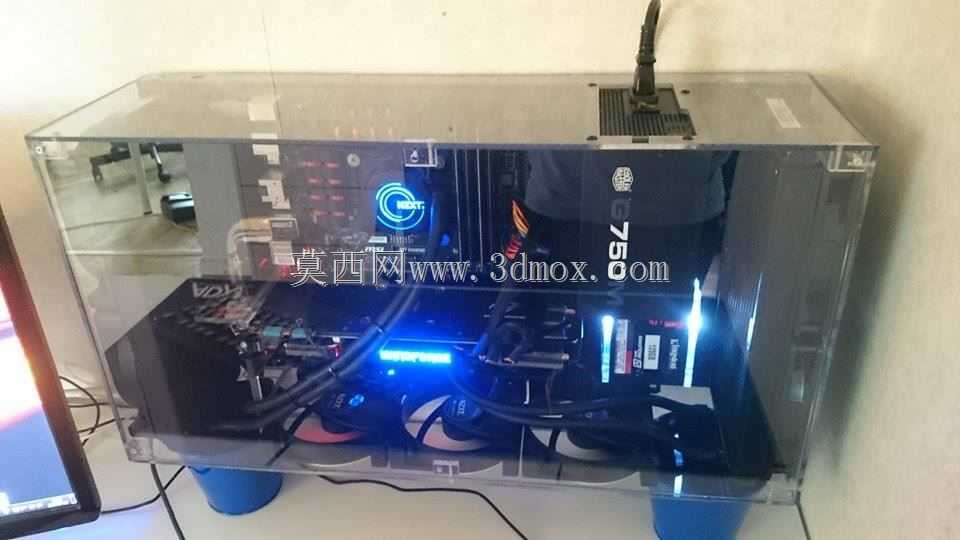

　　设计思路上，这款机箱没有采用传统机箱的封闭金属外壳结构，而是采用透明板材作为侧围与前面板，既减轻了机箱整体重量，也方便壁挂安装时的承重控制，同时能够直观展示内部硬件布局。机箱的外壳尺寸设定为608x321x184mm，这个尺寸是在所有适配硬件的最大外形尺寸基础上，预留了10-15mm的走线间隙与散热风道空间后确定的，壁挂安装时的突出墙面距离控制在184mm，不会对墙面空间造成过多侵占，同时也能保证背部走线的空间充足。机箱的主板安装位采用标准ATX主板的铜柱固定孔位，兼容标准ATX、M-ATX、ITX规格的主板安装，电源位采用下置式设计，与传统机箱的电源布局逻辑一致，能够保证电源的独立进风，避免电源热量与CPU、显卡的热量形成风道干扰。

　　散热结构设计上，这款机箱虽然没有预装散热风扇，但预留了多组120mm/140mm风扇的安装位，底部可安装3把120mm风扇作为进风通道，对应显卡与电源的进风需求，顶部可安装2把120mm风扇作为出风通道，对应CPU冷排的热量排出，背部可安装1把120mm风扇作为辅助出风，形成下进上出、背部辅助出风的合理风道，即使采用风冷散热方案也能保证硬件的散热需求，而采用水冷方案时，冷排可直接安装在顶部与背部的风扇位，冷管的走线路径提前做了避让设计，不会与内存、显卡等硬件产生干涉。

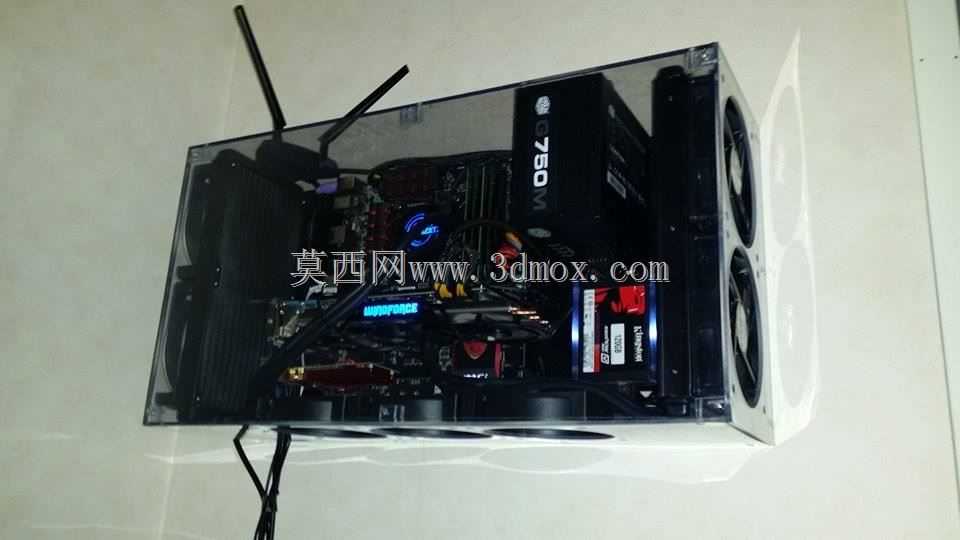

　　安装边界方面，这款机箱的壁挂固定点设置在机箱背部的四个角位，采用膨胀螺丝挂装的方式，固定点的承重经过校核，能够承载机箱加所有硬件的总重量，同时预留了20mm的背部走线空间，方便电源线、数据线的隐藏布置，避免线缆外露影响整洁度。机箱的IO接口位置预留了标准的主板IO挡板开孔，同时在对应显卡、无线网卡的位置预留了扩展挡板开孔，所有开孔的位置都与标准ATX机箱的开孔位置一致，兼容标准的机箱挡板配件，不需要额外定制挡板。机箱的侧面板采用快拆式设计，不需要工具即可拆卸，方便日常的硬件维护与清灰，透明板材的厚度经过选型，能够保证结构强度，不会因为硬件重量产生变形。

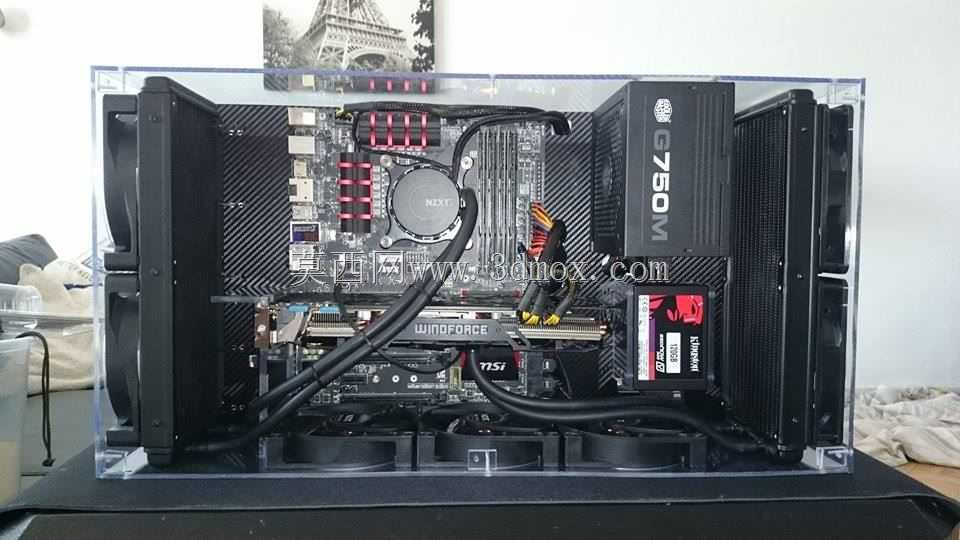

　　在硬件兼容性的校核过程中，重点对显卡长度、冷排厚度、电源长度这三个容易出现干涉的尺寸做了反复验证，312mm的显卡安装位预留了10mm的前端间隙，避免显卡过长顶到前面板，240mm冷排的安装位预留了30mm的风扇安装厚度，加上冷排本身的厚度后不会与内存马甲产生干涉，160mm的电源安装位预留了15mm的走线空间，方便电源供电线的插接。所有硬件安装完成后，内部的走线空间充足，能够通过背部走线将所有线缆隐藏，保证内部视觉的整洁度，同时也不会因为线缆杂乱影响风道流通。
