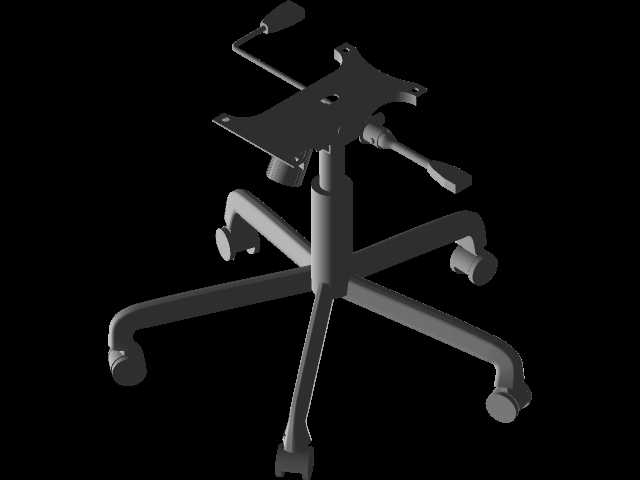

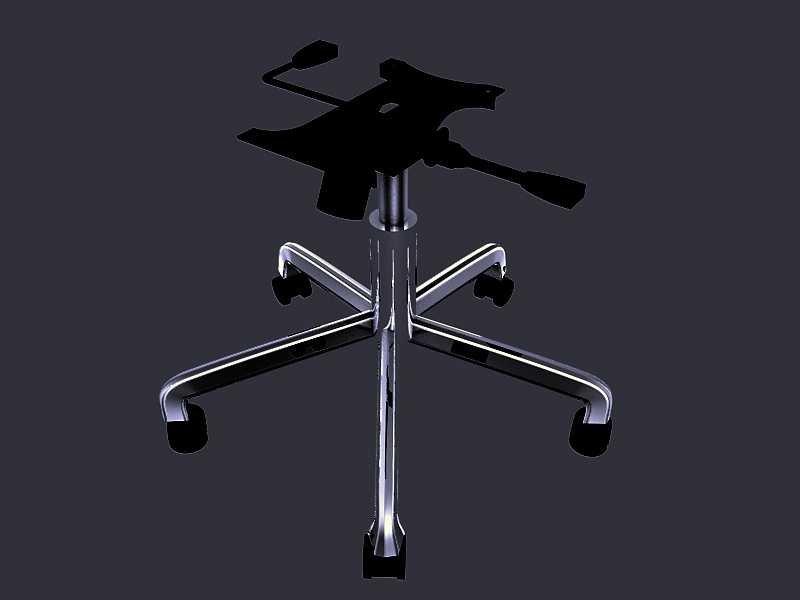

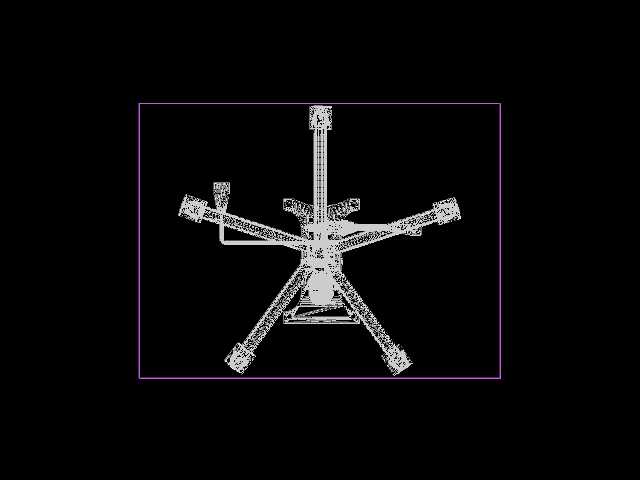

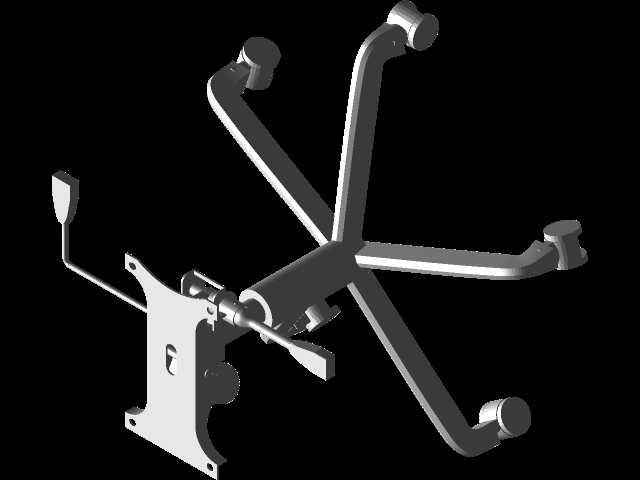

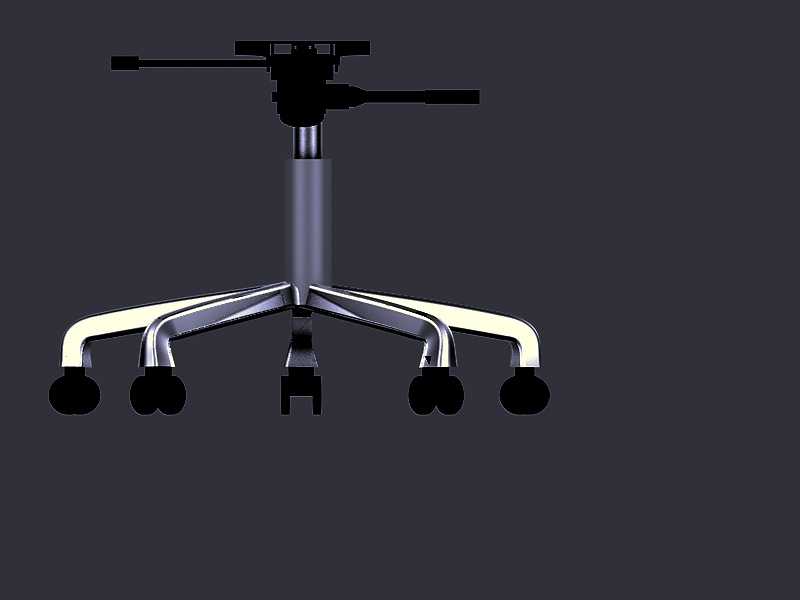

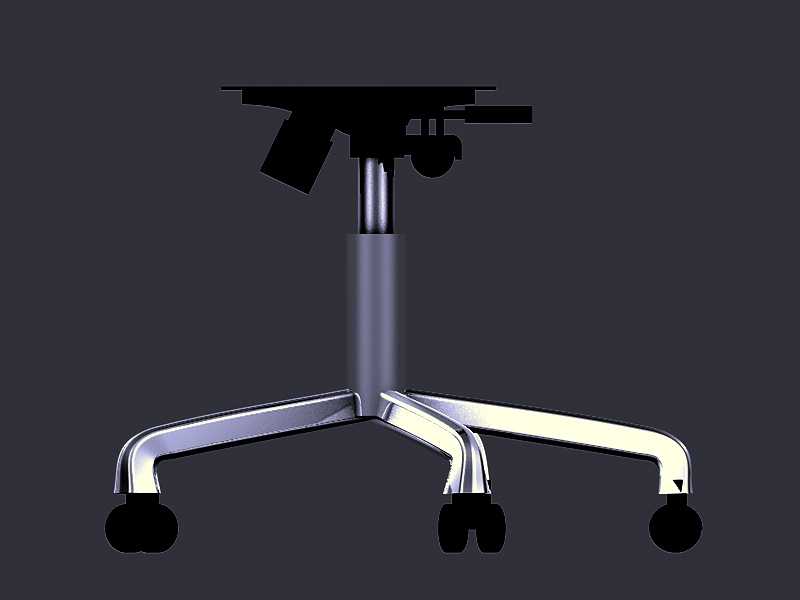

镀铬五星脚办公椅升降支撑底座结构

　　日常办公场景里的转椅核心支撑结构，往往是多数结构设计人员容易忽略细节的部件，这套镀铬五星脚办公椅支撑结构，覆盖了从座板连接到地面承载的全链路功能逻辑。先从安装边界说起，五星脚的五个支腿辐射半径控制在320mm到350mm区间，这个尺寸是经过人体工程学与稳定性反复校核的——半径过小会导致座椅侧倾稳定性不足，用户侧身取物时容易翻倒，半径过大则会挤占桌下腿部活动空间，用户落座时小腿容易磕碰支腿外沿。支腿末端的脚轮安装位采用标准11mm插杆孔设计，兼容市面上绝大多数通用办公椅脚轮，安装时无需额外加工，插杆对准孔位压入即可完成装配，孔位内部设计有环形卡槽，脚轮插杆的弹性卡簧卡入卡槽后，正常使用拖拽不会出现脚轮脱落的情况，同时需要更换脚轮时，

　　用一字螺丝刀撬动卡簧位置即可拔出，维护便捷性足够。中间的升降气杆安装位采用标准50mm锥度孔设计，锥度为1:10，这个锥度是办公椅行业通用的配合标准，气杆插入后依靠座椅自重与用户落座的载荷即可实现自锁，不需要额外的螺栓或者销钉固定，装配效率很高，同时锥面配合的同轴度误差控制在0.1mm以内，避免气杆安装偏斜导致座椅升降卡顿、旋转时出现偏心晃动的问题。上部的座板连接托盘是这套结构的功能核心，托盘上预留了四个M8的螺栓安装孔，孔位间距符合通用办公椅座板的安装标准，孔位周边做了2mm高的凸台加强结构，避免螺栓锁紧时托盘板面出现凹陷变形。托盘集成了升降控制拨杆与倾仰锁定机构，拨杆的操作行程设计为30度，用户坐在座椅上侧身伸手即可轻松拨动，

　　不需要大幅度弯腰操作，拨杆与气杆的控制阀顶针配合间隙控制在0.5mm以内，既不会因为间隙过小出现误触升降，也不会因为间隙过大导致拨杆扳动后气杆无响应。倾仰机构的转轴采用直径12mm的实心钢轴，轴与轴套之间添加了自润滑尼龙衬套，长期使用不需要加注润滑油，倾仰角度范围控制在0到12度，满足用户后仰放松的需求，同时倾仰的阻尼可以通过托盘下方的调节旋钮调整，适配不同体重用户的使用习惯。再看五星脚本身的结构设计，支腿采用弧形过渡的变截面结构，靠近中心立柱的位置截面高度为60mm，往脚轮方向逐渐收窄到25mm，这种变截面设计是按照悬臂梁的受力分布做的优化，靠近中心的位置弯矩最大，所以截面更高、抗弯强度更强，往末端弯矩逐渐减小，截面收窄可以在保证结构强度的前提下减轻整体重量，同时降低材料成本。支腿表面采用镀铬处理，镀层厚度控制在0.08mm到0.12mm之间，既保证表面的金属光泽质感，也能起到防锈防腐蚀的作用，日常使用中被鞋跟磕碰、地面清洁的水渍侵蚀都不容易出现镀层脱落的问题。中心立柱与五星脚的连接采用过盈配合压装，压装力控制在8kN到12kN之间，压装后立柱与五星脚的垂直度误差不超过0.2mm，保证整个支撑结构的垂直精度，避免座椅旋转时出现晃动。从实际应用场景来看，这套结构不仅适用于常规的职员办公椅，也可以适配会议椅、职员椅、前台接待椅等多种商用座椅场景，只要座板安装孔位符合标准，都可以直接搭配使用。设计过程中还做了载荷校核，

　　按照办公椅BIFMA测试标准，五星脚的垂直静压测试可以承受1136kg的载荷不出现永久变形，支腿的侧向冲击测试可以承受68kg的冲击锤从102mm高度落下的冲击不出现断裂，完全满足日常办公场景的使用强度要求。另外，结构的所有边角位置都做了R3以上的圆角处理，没有尖锐的毛刺棱角，避免装配过程中划伤操作人员，也防止用户使用过程中腿部磕碰被划伤。升降气杆的安装位深度设计为70mm，足够的配合深度可以保证气杆安装后的稳定性，即使座椅受到侧向的冲击力，也不会出现气杆从五星脚中脱出的风险。托盘上的倾仰复位弹簧采用65Mn弹簧钢制作，弹簧的刚度经过反复调校，用户后仰时能提供足够的支撑力，复位时不会出现突然弹起的顿挫感，整个倾仰过程的力感线性顺畅。
