带表盘式位置指示操作手轮结构

　　这类带位置指示的手轮，常配套在需要精准调节进给量、位移行程的工业设备上，比如印刷设备的幅面调节工位、包装机械的走料位置微调结构、木工机械的靠板位移调整端、机床的辅助进给调节轴，甚至部分试验设备的参数调节工位也会用到这类部件，相比普通无指示手轮，它能让操作人员在转动操作的同时直接读取当前调节的位移量，不需要额外搭配标尺或者数显单元，在无供电的纯机械调节场景下实用性极强。

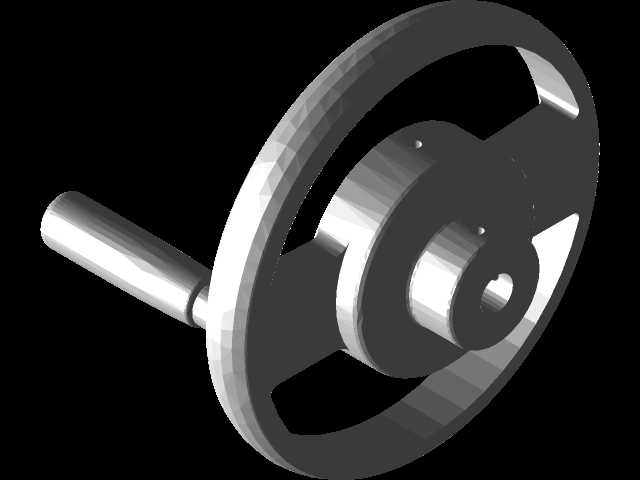

　　从结构设计逻辑来看，整个部件以环形轮体作为主要受力操作结构，轮圈采用大直径圆弧截面设计，握持转动时的受力力矩足够大，操作人员不需要施加过大的握力就能带动轴端转动，轮体侧边配套的可折叠摇把，在需要快速大行程调节时可以翻出摇把做圆周快速摇动，小范围微调时直接握持轮圈转动即可，不用摇把时可以将其贴合轮圈收纳，避免突出的结构剐蹭操作人员或者周边管线。

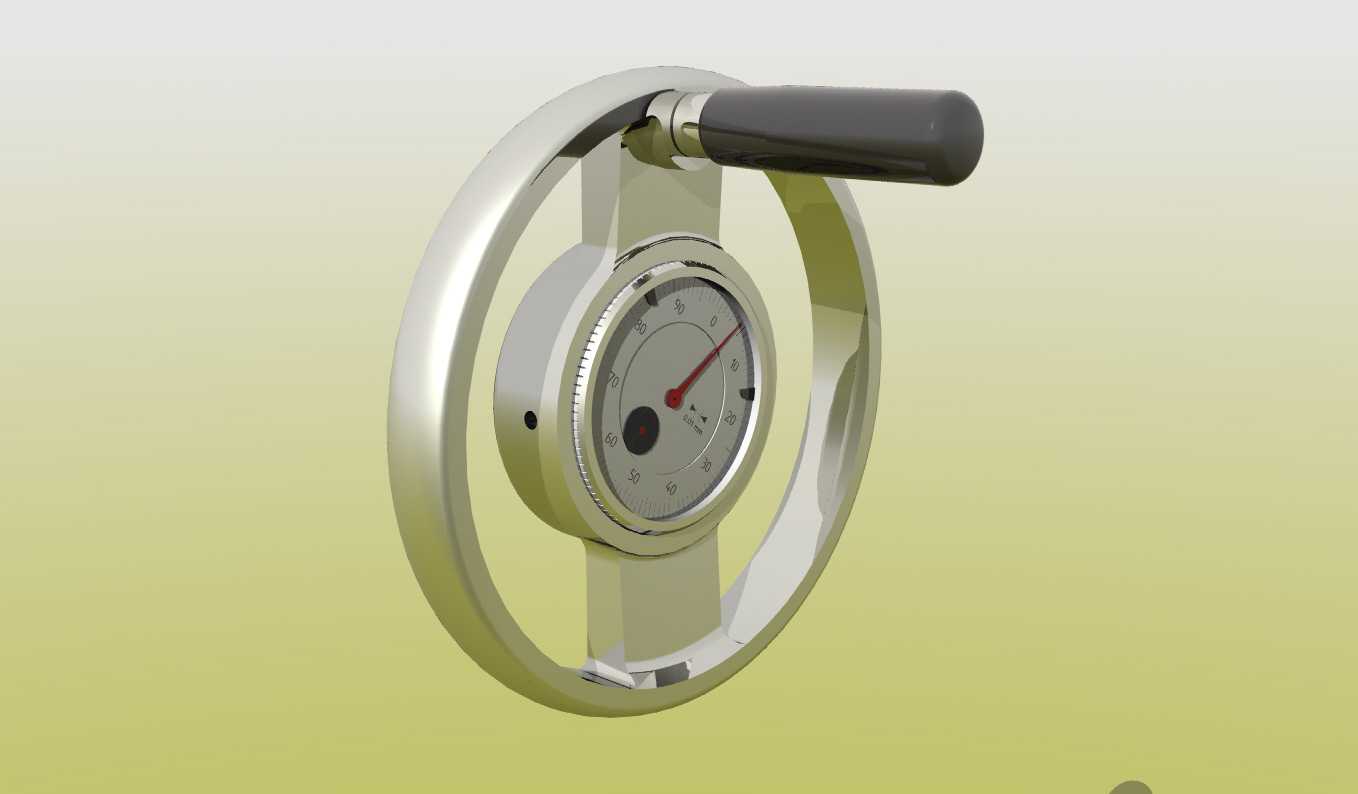

　　核心的指示表盘部分采用内嵌式安装，固定在轮体中心的基座位置，不会随轮体同步转动，表盘表面印刷有均匀的刻度线，配套的红色指针随轮体的转动轴同步旋转，转动过程中指针相对固定表盘的偏移量，直接对应轴端的直线位移或者角位移量，表盘外圈做了滚花防滑设计，方便在需要的时候对表盘做零点校准，也就是当调节位置到基准位时，可以转动外圈将指针对零，后续调节的读数就直接是相对基准位的位移值，不需要做额外的数值换算。

　　安装适配层面，中心的连接轴孔采用标准的键槽连接结构，能够直接配套对应直径的设备调节轴，锁紧螺钉从侧边贯穿基座压紧轴面，保证手轮和调节轴之间无相对窜动，避免转动过程中出现空程导致指示读数出现误差。整个部件的安装边界需要注意，轮体外缘到安装面板的预留间隙不能小于轮体厚度的1.2倍，保证摇把翻出转动时不会和设备面板、周边安装的其他部件产生干涉，表盘的观察侧需要预留足够的目视空间，不能被设备的外罩或者防护结构遮挡，否则会失去直接读数的功能。

　　从实际使用的工况适配来说，轮体采用金属材质做表面哑光处理，长期握持操作不会留下明显的汗渍划痕，摇把的握持部分采用非金属防滑材质，即使操作人员手上沾有少量切削液或者设备润滑油，也能保持足够的握持摩擦力，不会出现打滑的情况。表盘表面覆盖透明防护层，能阻挡车间内的粉尘、切削液飞溅到刻度面上，长期使用也不会因为污渍覆盖导致刻度难以辨认，防护层和表盘基座之间做了密封处理，在有少量喷淋的工况下也能正常使用，不会出现内部进液导致指针卡滞的问题。

　　设计这类手轮的时候，需要重点考虑转动阻尼的匹配，轮体和中心固定基座之间的转动阻尼要控制在合适范围，既不能过松导致设备受震动时手轮自行转动偏移位置，也不能过紧导致操作人员调节时需要施加过大的转动力，长期操作产生疲劳。指针和转动轴的连接要做防松处理，设备运行产生的持续震动不能让指针相对转轴出现偏移，否则会直接导致指示读数失准，需要频繁校准反而增加操作人员的工作量。另外轮体的边缘做了圆弧倒钝处理，没有尖锐的棱角，即使操作人员快速转动手轮时不小心碰到轮缘，也不会造成划伤，符合机械操作部件的安全设计要求。
