航空翼型结构化网格划分三维设计作品

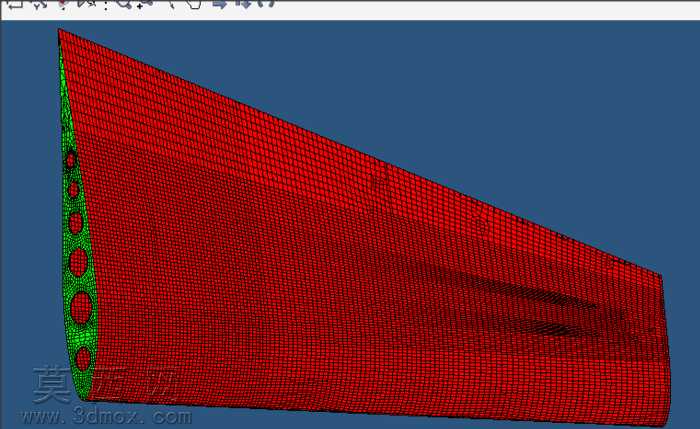

本作品为航空翼型的结构化网格划分三维建模成果，主要面向计算流体力学仿真前处理场景搭建。建模过程中首先依据翼型的气动外形参数完成基础曲面构建，精准还原翼型前缘的圆弧过渡、翼面的平滑曲面以及后缘的收敛结构，保证几何轮廓与实际航空翼型的气动外形完全匹配，为后续网格划分提供精准的几何基础。网格划分阶段采用结构化六面体网格方案，针对翼面边界层区域进行网格加密处理，沿翼面法向设置梯度合理的网格层数，精准捕捉近壁面的流动特征；翼型主体区域采用均匀规整的网格排布，保证网格正交性处于合理区间，既能够满足流体仿真的计算精度要求，也可有效控制整体网格数量，平衡仿真计算的效率与精度。模型中对翼根区域的连接结构进行了单独的网格适配，在结构过渡位置调整网格节点分布，避免出现网格畸变、负体积等影响仿真计算的问题，前缘区域的圆形标识位置也做了网格局部细化，保证局部特征的网格完整性。材质与渲染层面，主体翼面网格采用醒目的正红色材质区分，翼根及前缘特征区域采用翠绿色材质标注，搭配深蓝色纯色背景突出网格结构的展示效果，渲染时调整光照角度让网格线条清晰可见，能够直观呈现整体网格的排布规律与局部加密细节。设计思路上围绕仿真前处理的实际需求展开，摒弃了不必要的装饰性结构，全部建模工作服务于网格质量提升：严格控制网格的长宽比、扭曲度等质量参数，确保生成的网格可直接导入各类流体仿真软件开展气动特性计算，可用于航空翼型的升阻特性分析、流场分布模拟等相关研究场景，为翼型的气动性能优化提供可靠的前处理模型支撑。
