十字槽手动螺丝刀结构设计三维数模

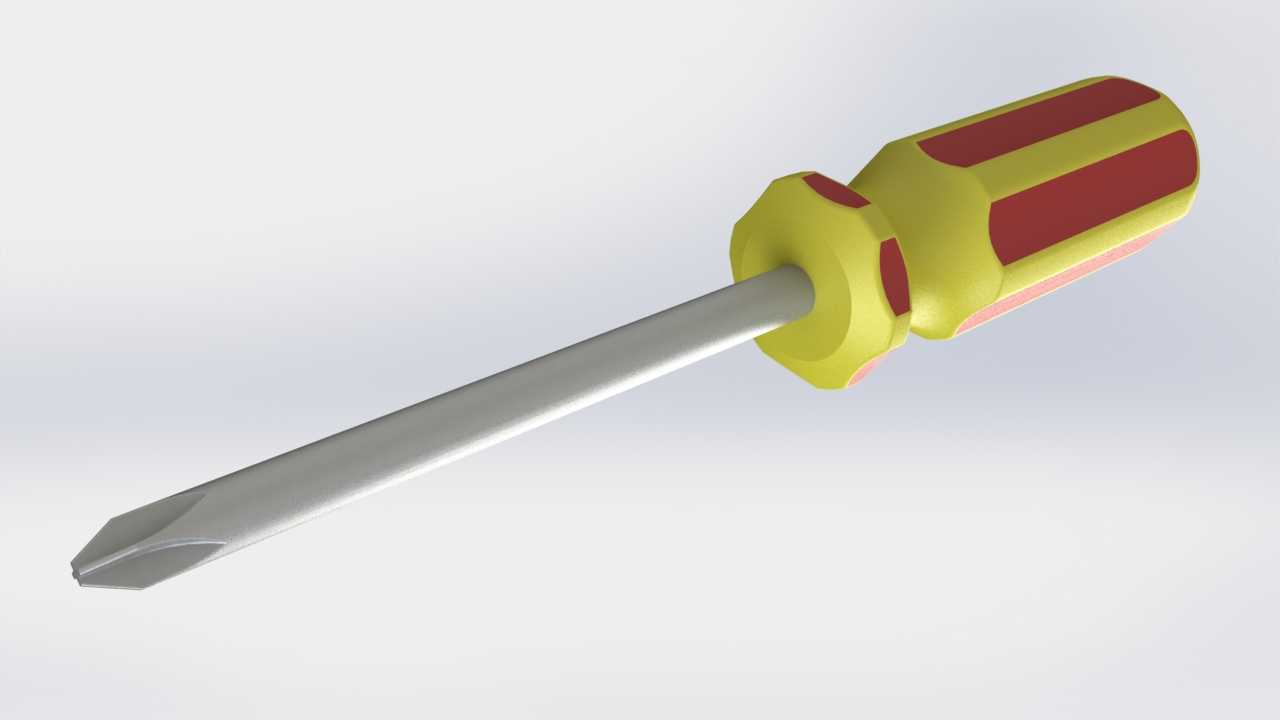

　　日常设备维保、装配产线、家装施工场景里，手动十字螺丝刀是出现频次最高的紧固类手持工具，不管是电气柜端子排紧固、小型设备零部件拆装、家电售后维修，都离不开这类基础工具的支撑，其结构设计的合理性直接影响操作手感、传力效率与长期使用寿命。这款十字螺丝刀的设计首先从操作端的人机交互逻辑出发，手柄采用多段式防滑结构，黄红相间的防滑凸条沿手柄周向均匀分布，握持区域做了适配手掌贴合的弧面过渡，避免长时间拧动时出现硌手、打滑的问题，手柄尾部做了圆弧收边，当需要施加轴向顶紧力时，掌心抵靠尾部不会产生局部压强过高的不适感。刀杆与手柄的连接部位做了加大直径的过渡轴肩，这个结构一方面可以分散拧动时的应力集中，避免刀杆根部受交变扭矩出现断裂，

　　另一方面也能在操作时阻挡手部向前滑移接触金属刀杆，提升带电作业场景下的操作安全冗余。刀杆部分采用等直径圆柱结构，表面做光滑处理减少与工件孔位的摩擦阻力，端部的十字批头做了精准的型面拟合，批头的四个楔角与标准十字槽螺丝的槽型完全匹配，拧动时可以实现全槽面贴合传力，不会出现批头打滑、拧花螺丝槽口的问题，批头端部做了微小的倒角导向，对准螺丝槽口时不需要反复调整角度，可快速嵌入槽位完成对位。从尺寸边界来看，这款螺丝刀整体长度适配多数狭窄操作空间的使用需求，手柄最大直径符合成年男性手掌握持的最优尺寸区间，刀杆长度覆盖常规螺丝安装的深度需求，既不会因为刀杆过短无法深入沉孔位置操作，也不会因为刀杆过长在狭小空间内出现干涉。

　　设计过程中重点平衡了整体重量分布，将重心控制在手柄靠近刀杆的三分之一位置，手持操作时不会出现头重脚轻的晃动感，拧动过程中力的传递路径更直接，减少手腕的额外受力。手柄的防滑槽深度做了反复验证，深度过浅无法起到防滑作用，深度过深容易积攒油污、铁屑难以清理，最终选定的槽深既可以保证手上沾有少量油污时仍能可靠传递扭矩，也能在日常维护时快速擦拭干净。批头与刀杆采用一体化结构设计，避免了装配式批头容易出现的连接间隙、扭矩传递滞后的问题，整体刚性更强，可承受更大的紧固扭矩，适配M2到M6区间的常用十字槽螺丝紧固需求，覆盖日常维保、装配场景下绝大多数的螺丝规格。在结构细节上，刀杆与手柄的嵌合部位做了滚花处理，

　　注塑手柄时金属刀杆的滚花区域可以和塑料手柄形成紧密的机械咬合，长期承受正反交变扭矩也不会出现刀杆与手柄相对转动的失效问题。手柄的材质选用兼顾刚性与韧性的工程塑料，表面的防滑凸条采用硬度稍低的软性材质复合注塑，进一步提升握持摩擦力，即使手上沾有少量切削液、润滑脂，也能稳定握持施加扭矩。这款螺丝刀的结构没有多余的冗余设计，所有型面都服务于实际操作的功能性需求，没有为了外观造型牺牲操作便利性，批头的型面公差控制严格，和标准螺丝槽的配合间隙控制在合理区间，既可以顺利嵌入槽口，也不会因为间隙过大导致槽口受力不均出现滑牙问题。在实际产线应用中，这类螺丝刀常作为工位标配工具放置在装配工位的工具架上，手柄的高辨识度配色也方便操作人员快速识别取用，减少找工具的辅助时间，提升装配作业效率。针对不同操作场景的需求，这款螺丝刀的刀杆长度、手柄直径都可以在基础数模上快速调整参数衍生出不同规格，形成系列化的手动旋具产品族，覆盖不同深度、不同扭矩需求的紧固作业场景。
