半挂车刚性悬挂车轴总成结构设计

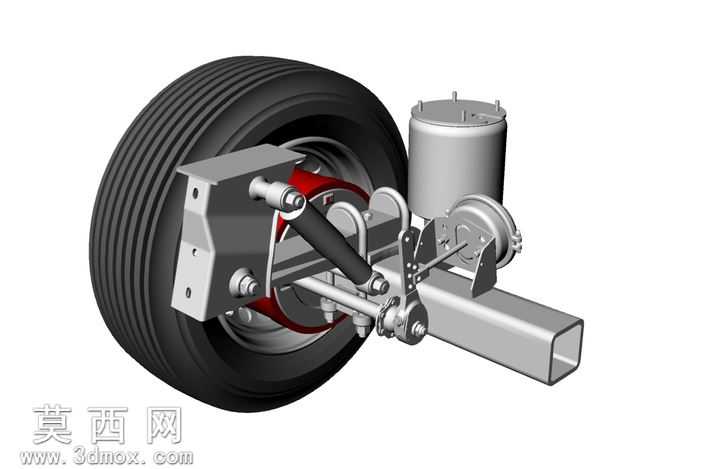

本作品为半挂车刚性轴总成的三维结构设计，建模过程严格遵循商用车车轴的实际工程尺寸与装配逻辑，首先以半挂车常用的方管式轴梁为基础载体，通过参数化建模完成轴梁的截面拉伸、安装位开孔与端面加工特征构建，保证轴梁的抗弯截面参数符合重载半挂车的承载要求。轮毂部分采用旋转凸台结合阵列切除的方式完成轮辐安装孔、轴承位台阶面的建模，匹配标准商用车轮胎的安装接口，轮胎部分还原了纵向花纹的胎面结构，通过曲面扫描完成胎纹沟槽的细节刻画，赋予橡胶材质的哑光黑质感，还原真实轮胎的视觉效果。制动系统部分完整构建了鼓式制动的内部结构，包括制动蹄、回位弹簧、制动凸轮轴、调整臂等部件，其中制动蹄摩擦片单独赋予耐磨复合材料材质，金属制动蹄采用铸铁哑光材质，制动气室作为驱动部件，通过拉伸与旋转组合建模完成膜片腔、推杆、连接叉的结构还原，气室罐体采用金属银灰烤漆材质，推杆部分做镀锌亮面处理，还原部件的真实表面处理工艺。轴端支架部分通过多特征组合完成钢板弹簧安装座、气室固定支架的结构设计，所有安装孔位严格对齐装配基准，保证各部件之间无干涉，支架部分采用热轧钢板冲压后的哑光金属质感，焊接位置做细微的焊缝纹理处理，提升模型的真实感。气路管线部分通过3D草图引导扫描完成尼龙制动管路的建模，还原管路的固定卡扣与走向，集线束部件同样通过路径扫描完成，区分线束的外包波纹管与接头材质。整体装配过程采用自下而上的设计思路，先完成单个零件的建模与材质赋予，再按照实际装配关系添加同轴、面重合、角度限位等配合约束，保证转动部件如制动凸轮轴、轮毂具备合理的活动自由度，固定部件之间的装配关系完全符合实车装配逻辑。渲染阶段采用工作室光照环境，突出金属部件的反光层次与橡胶部件的哑光质感，阴影柔和自然，能够清晰展示车轴总成各部件的布局与连接关系，可用于半挂车底盘设计的结构参考、教学演示以及装配工艺说明，帮助设计人员快速理解刚性车轴的结构组成与设计要点，掌握重载车轴的承载结构设计逻辑与部件选型匹配思路。
