9毫米口径个人防卫武器结构设计

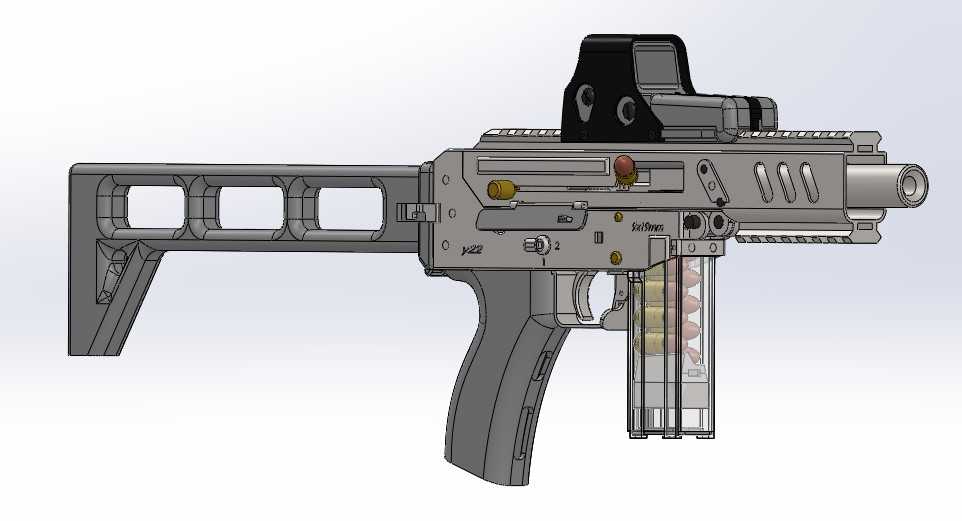

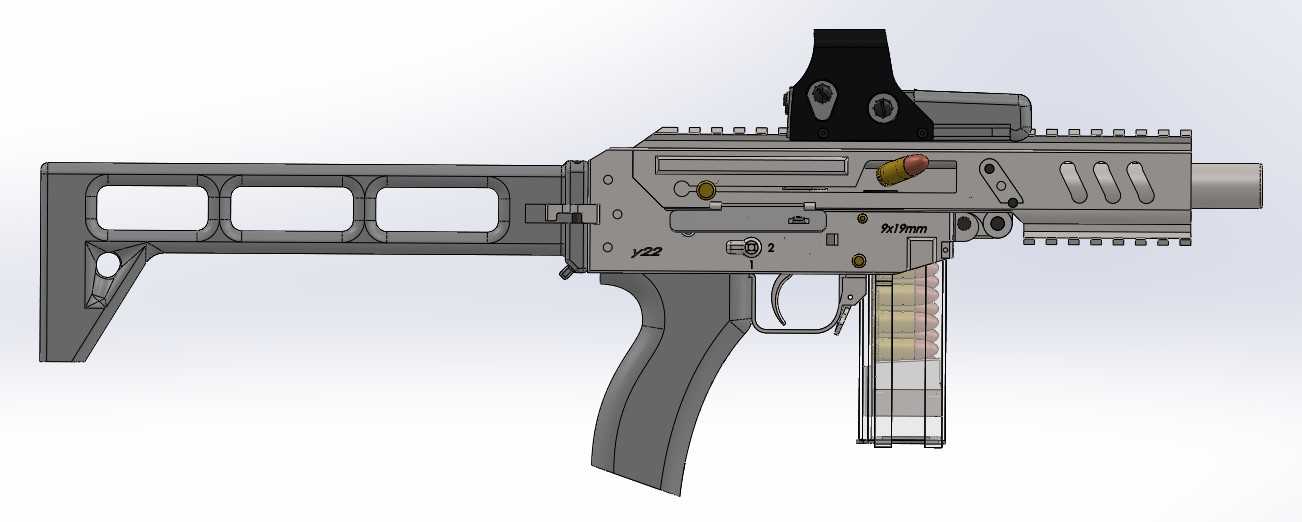

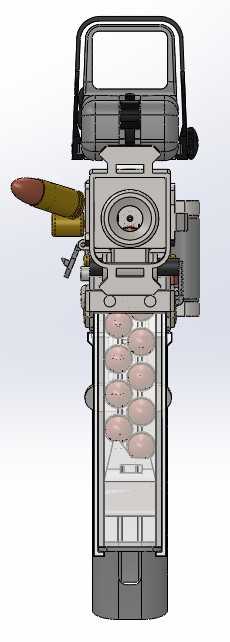

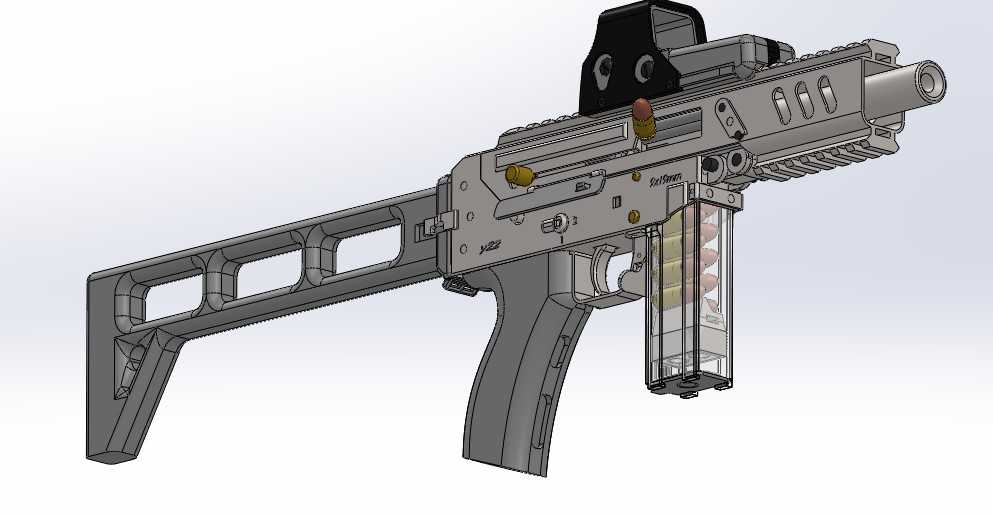

　　这款9毫米口径个人防卫武器的三维结构设计，核心面向近距离作战场景下的非一线战斗人员使用需求，覆盖后勤保障人员、载具驾驶员、指挥人员等不便携带全尺寸突击步枪的岗位，在150米有效射程内提供足够的火力压制能力，同时兼顾携行便利性与操作可靠性。从结构设计逻辑来看，整体采用模块化布局思路，将发射机构、供弹组件、枪管组件、瞄准系统、握持与枪托模块做了独立拆分，各模块通过销钉与卡槽实现快拆连接，无需专用工具即可完成日常维护与故障排除，适配野外无保障条件下的快速检修需求。供弹结构适配标准9毫米手枪弹，采用透明弹匣设计，可直观观察剩余弹量，弹匣插口做了导向倒角处理，换弹时无需精确对准即可快速插入，降低紧张状态下的换弹操作失误率；

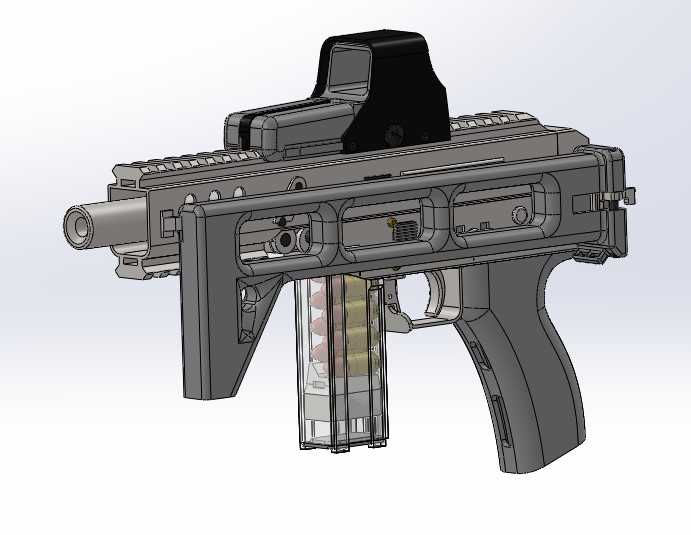

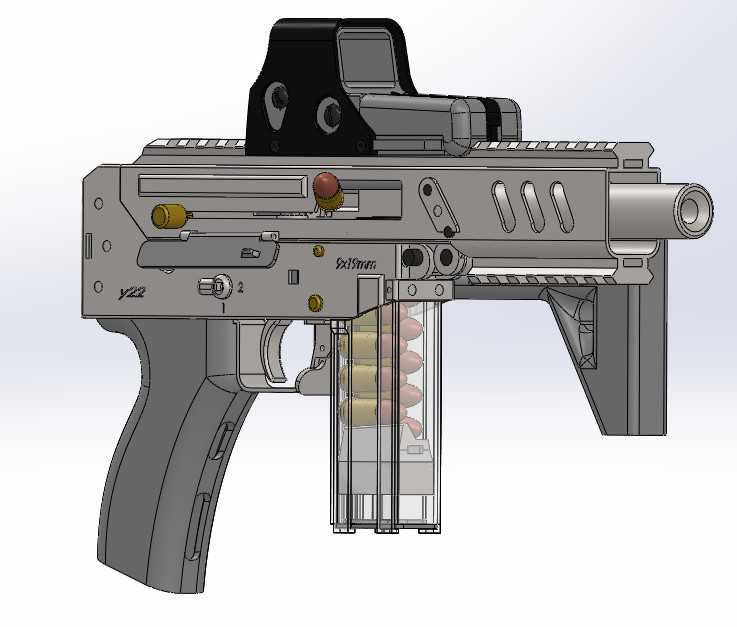

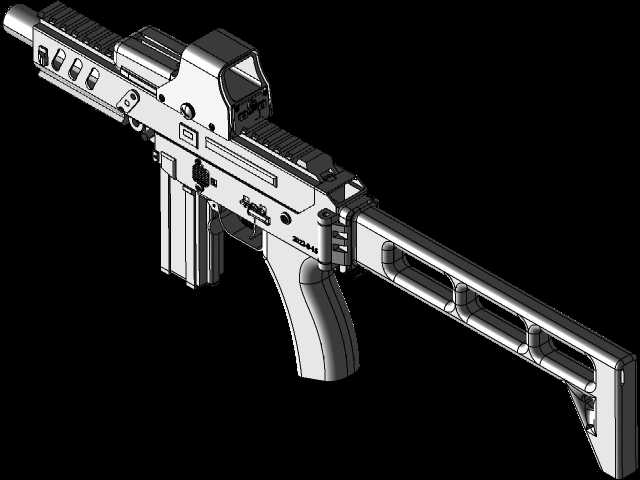

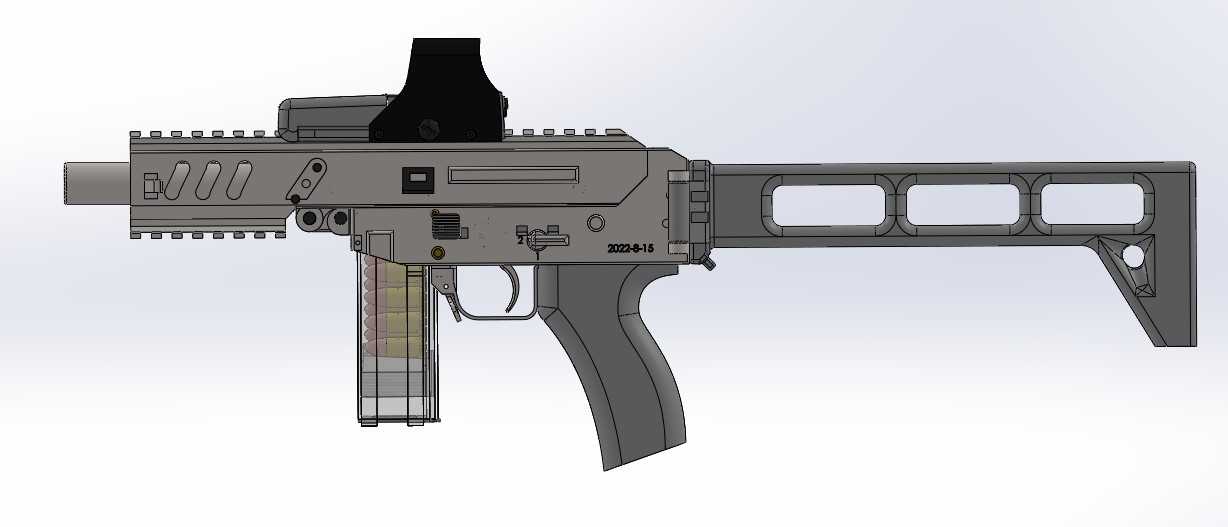

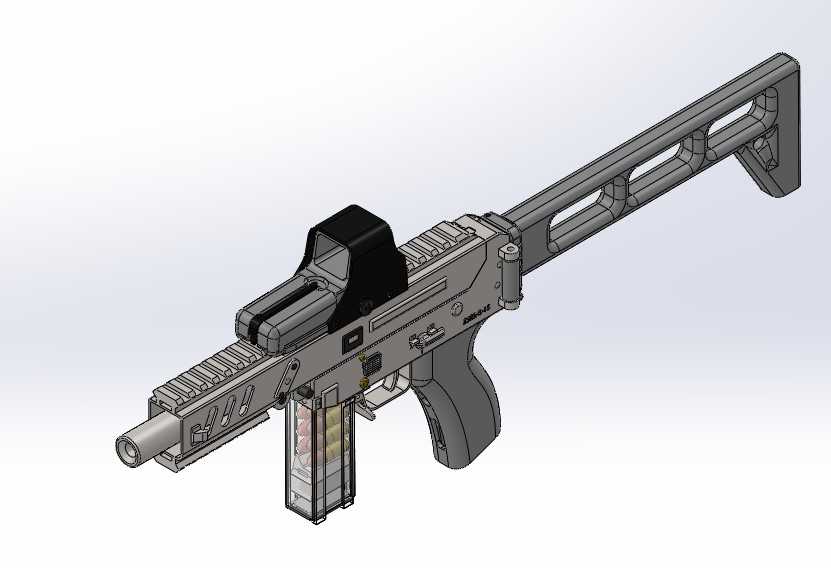

　　扳机组件做了两道火行程设计，第一道火预留2毫米空行程用于预压，第二道火触发力度控制在25牛左右，兼顾携带安全性与击发响应速度，同时集成空仓挂机结构，弹匣内弹药耗尽后枪机会停在后方位置，换弹后按压空挂释放钮即可快速上膛，省去重复拉机柄的操作步骤，缩短火力中断间隔。枪管组件采用短行程浮动设计，枪管与机匣的连接点仅位于尾部节套位置，前端不与护木直接接触，避免护木受力形变影响射击精度，护木四周集成皮卡汀尼导轨接口，可根据任务需求加装战术灯、激光指示器、前握把等附件，顶部导轨串联安装内红点瞄准镜，瞄准基线长度控制在280毫米，兼顾快速瞄准能力与近距离视野范围。枪托采用折叠式镂空结构，折叠状态下全枪长度可缩短210毫米，方便在载具舱室、

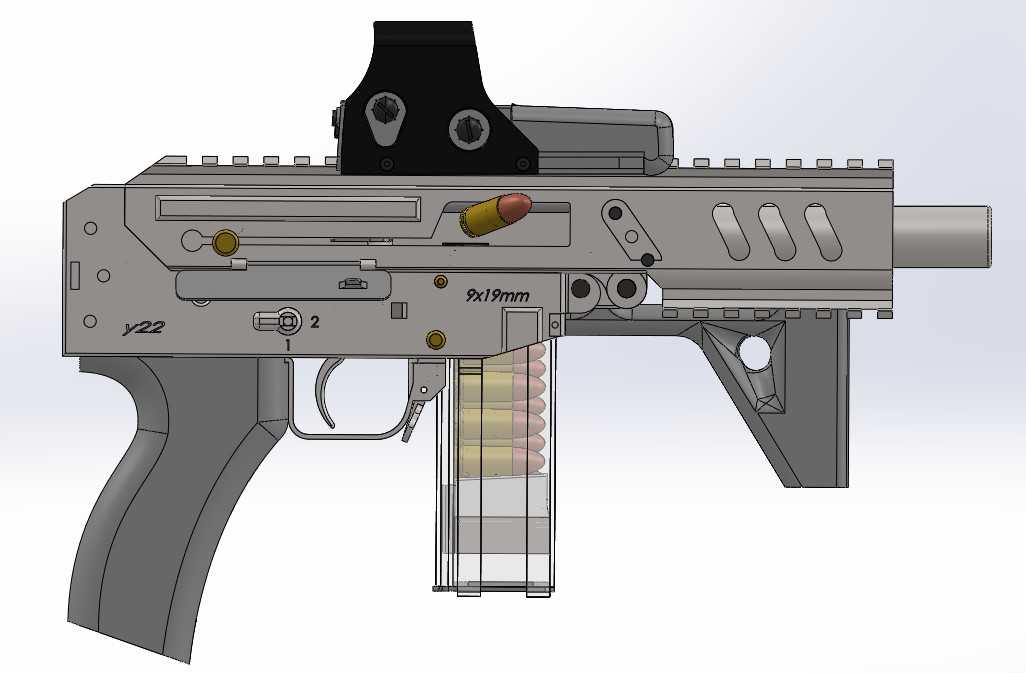

　　楼道等狭窄空间内携行与转向，展开后贴腮位置做了圆弧过渡处理，适配不同体型使用者的贴腮高度，枪托尾部设置橡胶缓冲垫，可抵消约30%的后坐冲击力，提升连续射击时的操控稳定性。外形尺寸方面，全枪展开状态下总长控制在580毫米，折叠状态长度370毫米，不含弹匣时空枪重量控制在2.1公斤，重心位于扳机护圈前方15毫米位置，单手握持时不会出现头重脚轻的问题，适配单手持枪射击、腰际射击等特殊射击姿态。安装边界上，各活动部件的运动间隙预留0.15毫米公差，枪机往复运动行程为85毫米，确保在低温、沙尘等恶劣环境下不会因部件热胀冷缩或沙尘卡滞出现故障，所有销钉连接位置都做了防脱设计，避免拆解维护时零件遗失，弹匣与机匣的配合公差控制在0.1毫米以内，

　　既保证插拔顺畅，又不会出现供弹过程中弹匣松动导致的供弹故障。从实际使用场景适配来看，这款武器的结构设计充分考虑了不同着装状态下的操作便利性，扳机护圈做了加大处理，佩戴防寒手套或战术手套时也能顺畅扣动扳机，快慢机设置在机匣两侧，左右手均可操作切换保险、半自动射击模式，适配左撇子使用者的操作习惯，拉机柄采用非随动设计，射击过程中拉机柄保持静止，避免操作时钩挂衣物或装具。
