模块化拼接玻璃隔断块三维设计作品

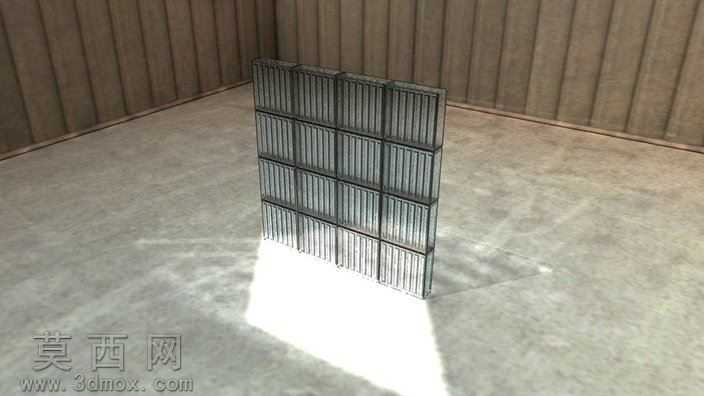

本作品为模块化玻璃隔断块的三维设计成果，建模阶段采用参数化设计思路，先以单块玻璃砌块为基础单元进行特征构建：首先绘制单块玻璃的矩形轮廓草图，通过拉伸特征生成基础玻璃基体，随后针对每块玻璃的侧边拼接卡槽进行细节建模，通过切除拉伸特征生成单元块之间的咬合拼接结构，确保相邻玻璃块可以精准嵌合组装，无需额外连接件即可完成整面隔断的搭建。在单元块建模完成后，通过线性阵列特征按照4行4列的排布规则完成整面隔断的快速组装，阵列过程中严格控制单元块之间的拼接间隙，既保证拼接结构的咬合精度，又还原真实玻璃砌块安装的留缝效果。材质设置阶段，针对玻璃主体赋予高透光率的物理材质，调整材质的折射系数为1.52以匹配普通钠钙玻璃的光学属性，同时添加轻微的粗糙度参数模拟真实玻璃表面的细微磨砂质感，避免完全镜面反射带来的不真实感；针对玻璃侧边的金属包边结构，赋予哑光拉丝金属材质，调整金属度参数为0.85、粗糙度为0.3，还原金属边框的哑光金属质感，与透明玻璃形成清晰的材质层次区分。渲染阶段采用室内全局光照方案，设置面光源模拟自然光从侧方照射的效果，开启光线追踪计算光线穿过玻璃块的折射、透射效果，精准还原光线透过多层玻璃后在地面投射出的带分格纹理的光影效果，同时调整环境贴图为工业风室内场景，将玻璃隔断放置在水泥地面与波纹金属墙面的场景环境中，通过环境反射增强玻璃材质的真实表现力。结构设计上，该玻璃块采用标准化单元设计，每个单元尺寸统一、拼接结构通用，可根据实际使用需求灵活调整阵列的行列数，适配不同尺寸的隔断安装需求，既可以作为室内空间的半通透隔断使用，也可作为装饰性透光墙面使用，兼顾透光性与空间分隔功能。建模过程中对拼接卡槽的尺寸进行了公差预留设计，确保实际生产后单元块可以顺利拼接组装，避免出现过盈无法安装或者间隙过大松动的问题，同时对玻璃块的边角进行了微小的圆角处理，还原真实玻璃制品的磨边工艺，避免尖锐边角带来的安全隐患，也让模型的细节表现更加贴近真实产品。
