滑板桥支架三维结构设计作品

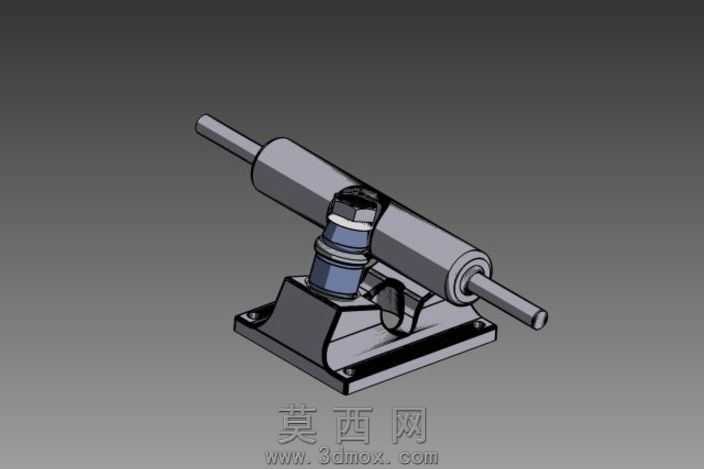

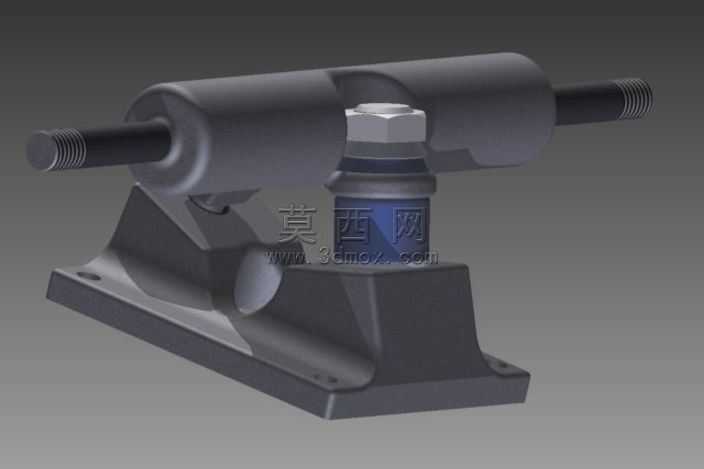

本作品为滑板转向支架（业内俗称滑板桥）的三维建模设计成果，是创作者在校期间针对商用造型滑板车配件开展的首次建模尝试。建模过程中以真实滑板桥的实物结构为参照，先通过草图绘制勾勒出底座的安装孔位、支撑弧面的基础轮廓，再通过拉伸、切除、放样等特征操作逐步构建出底座的承托结构，底座部分预留了四个标准安装孔位，用于后续与滑板板面的固定连接，孔位间距严格参照通用滑板的安装尺寸设定，保证结构的适配性。中部的PU避震结构是建模的重点部分，创作者通过旋转凸台特征构建出避震柱的主体形态，再通过装配约束将顶部的主桥钉、锁紧螺母与避震结构、底座精准配合，还原了真实滑板桥通过PU形变实现转向的结构逻辑。两侧的桥杆部分采用外螺纹收尾设计，螺纹特征通过螺旋线扫描切除生成，还原了桥杆用于安装滑板轮、轴承的连接结构，桥杆与中部主体的过渡位置做了圆弧倒角处理，既还原了实物的铸造圆角特征，也避免了模型出现尖锐棱角的结构问题。材质渲染阶段，针对不同部件赋予了差异化的材质属性：金属结构件采用哑光磨砂金属材质，调整了金属粗糙度与反射参数，还原压铸铝合金配件的哑光金属质感；中部PU避震部件赋予半透明深蓝色聚氨酯材质，调整了材质的透光率与折射参数，还原PU避震垫的半透明弹性材质观感；锁紧螺母采用亮面金属材质，与哑光的桥身主体形成视觉区分，提升模型的层次感。整体建模过程严格遵循实物的装配逻辑，各部件之间的配合间隙、连接关系都做了精准还原，没有出现结构干涉的问题，模型完成后通过多角度渲染输出展示图，完整呈现了滑板桥的整体形态与结构细节，可用于滑板配件的结构展示、3D打印验证或者相关产品的设计参考。
