花键式金属机械套接连接件

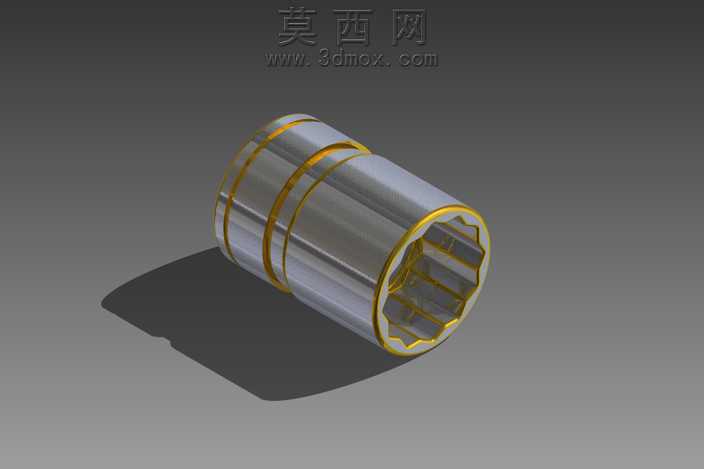

本作品为花键结构的金属机械套接连接件，采用Autodesk Inventor完成全参数化三维建模，建模过程中首先通过旋转特征构建套接件的中空圆柱基体，精准控制基体的内外径尺寸、整体长度参数，保证基体的同轴度公差符合机械传动配件的装配要求。针对套接件内壁的花键齿结构，采用草图绘制单齿截面轮廓后通过圆周阵列特征完成全部齿形的生成，严格控制齿形的模数、压力角、齿顶高与齿根高参数，确保花键结构可与对应规格的外花键轴实现精准啮合，满足扭矩传递的使用需求。外表面的环形凹槽结构通过拉伸切除特征完成建模，凹槽的宽度、深度与间距参数经过反复校核，可适配配套的密封环、定位卡圈等附件，实现套接件安装后的轴向定位与密封防护。材质设置阶段，为模型赋予镀铬金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属构件表面的高光质感与细腻的金属纹理，同时为环形凹槽与花键齿边缘赋予金色金属镀层材质，通过材质色彩的区分清晰展现构件的不同结构区域，提升模型的视觉辨识度。渲染阶段采用三点布光方案，主光源提供柔和的定向照明突出金属表面的反光特性，辅助光源消除结构暗部的死黑区域，背光源勾勒构件的轮廓边缘，搭配渐变灰色背景与柔和的地面阴影，完整呈现套接件的整体形态与结构细节。设计过程中充分考虑构件的实际使用场景，花键结构采用等距齿形设计保证受力均匀，避免传动过程中出现应力集中导致的齿形磨损，中空内壁的尺寸公差按照间隙配合标准设定，既保证装配时的顺畅度，又可避免配合间隙过大导致的传动晃动，外表面的光滑曲面设计可减少构件运行过程中的杂物附着，降低后期维护清理的难度。整体模型结构完整，参数可编辑，可直接用于机械传动结构的装配验证、产品展示演示以及加工工艺的参考。
