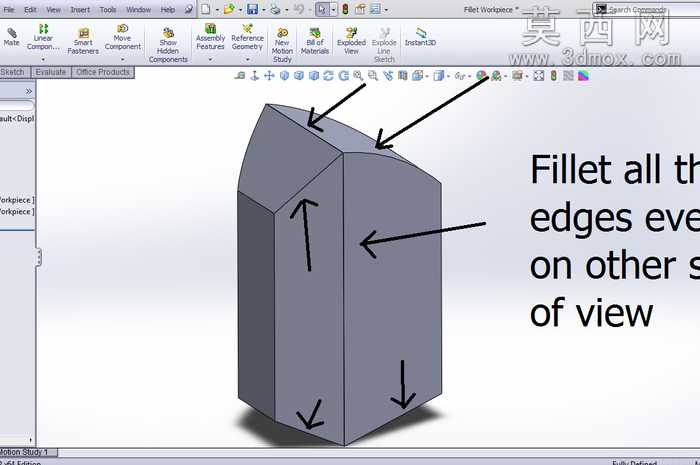

本作品为三维建模过程中针对非对称工件棱边圆角处理的专项练习案例,建模过程围绕非对称棱柱类工件的圆角创建难点展开,首先搭建基础非对称棱柱实体,该实体的水平与垂直方向轮廓均存在非对称特征,不存在完全对称的镜像参考面,为圆角创建带来了特征识别与顺序排布的难点。建模时首先梳理所有需要创建8毫米圆角的棱边位置,区分不同视角下可见与不可见的棱边,避免出现漏选、错选棱边导致圆角特征失败或者形态不符合预期的问题。在圆角特征创建过程中,需要注意相切边的显示控制,通过调整视图的相切边隐藏设置,能够更清晰地观察圆角生成后的面过渡效果,判断圆角是否正确覆盖目标棱边,是否出现面扭曲、特征断裂的问题。针对非对称结构的圆角,不能直接使用对称批量选择的方式创建,需要逐段确认棱边的相邻面夹角、过渡关系,调整圆角的创建顺序,优先创建半径较大的圆角特征,再处理小半径过渡圆角,避免特征之间出现干涉报错。模型渲染阶段采用哑光灰色金属材质模拟工件样品的真实质感,通过多视角箭头标注明确所有需要处理的棱边位置,直观展示不同视角下的圆角处理范围,帮助建模者理解非对称结构下圆角特征的创建逻辑,掌握圆角创建时的特征顺序排布、相切边显示控制、棱边筛选的实用技巧,解决非对称工件圆角创建时容易出现的特征失败、形态偏差问题,整个建模过程重点突出圆角特征在复杂非对称结构上的应用方法,还原实际工业建模中处理不规则棱边圆角的完整思考流程,让练习者能够掌握同类非对称零件圆角处理的通用思路,避免在实际生产建模中出现圆角特征错误导致的零件加工偏差。
