带安装法兰的菱形轴承座结构设计方案

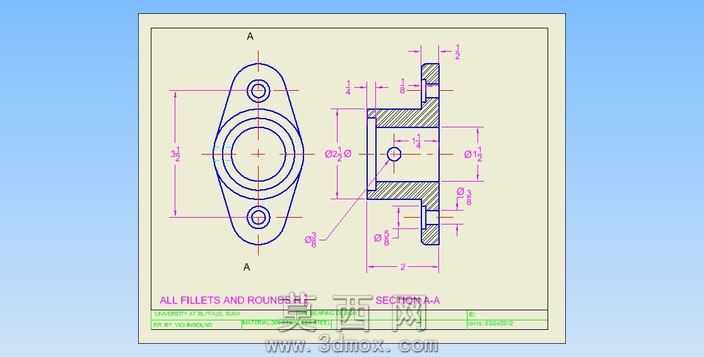

本设计针对带菱形安装法兰的轴承支撑部件展开，首先从功能需求出发，明确该部件需要实现对旋转轴的径向支撑、轴向限位，同时通过两端的安装孔实现与设备基体的可靠固定，适配轻载传动场景下的轴系安装需求。建模前期先梳理核心结构逻辑：主体为同轴的阶梯通孔结构，中间大直径区域用于容纳轴承外圈，设置对应的限位台阶保证轴承安装到位后不会发生轴向窜动，两端的小孔为安装过孔，用于穿设固定螺栓，整体外轮廓采用菱形切边设计，在保证安装孔间距满足螺栓装配空间的前提下，尽可能缩小部件整体体积，减少材料占用。在工程图绘制阶段，严格遵循机械制图标准，主视图采用外形投影视角，清晰展示菱形法兰的外轮廓、三个同心圆的轴承容纳孔结构、上下对称布置的两个安装孔的位置关系，同时标注关键的外形尺寸、安装孔中心距、轴承孔的直径公差基准；左视图采用全剖视的表达方法，沿着轴承孔的中心轴线做剖切，完整展示内部阶梯孔的各段直径、深度尺寸，孔内的卡槽结构、端部的倒角细节，同时标注各段壁厚、安装孔的深度参数，所有圆角、倒角工艺要求统一在图纸下方做技术说明，明确未注圆角的尺寸范围，避免加工过程中出现应力集中的锐边结构。设计过程中重点考量结构的工艺性：所有安装孔的端部都设计了适配螺栓头的沉孔结构，保证螺栓安装后头部不会突出部件表面；轴承安装孔的内壁粗糙度要求匹配轴承外圈的配合公差，保证轴承压装后不会出现松旷或者过紧卡滞的问题；菱形法兰的外边缘做了圆弧过渡，避免尖锐边角在装配过程中划伤操作人员。同时对各部分的壁厚做了均匀化处理，避免铸造或者机加工过程中出现壁厚不均导致的变形问题，安装孔的位置公差做了严格约束，保证两个安装孔的中心连线与轴承孔的中心轴线垂直，避免安装后出现轴系偏斜导致的轴承额外磨损。整个设计从功能实现、加工工艺、装配便利性三个维度做了平衡，既满足轴承支撑的核心功能要求，也兼顾了加工环节的可制造性，以及后续装配维护的操作便利性，对应的二维工程图完整标注了所有生产所需的尺寸、公差、技术要求，可直接用于指导该款轴承支撑部件的加工生产。
