17英寸罗达轨道轮组三维结构设计

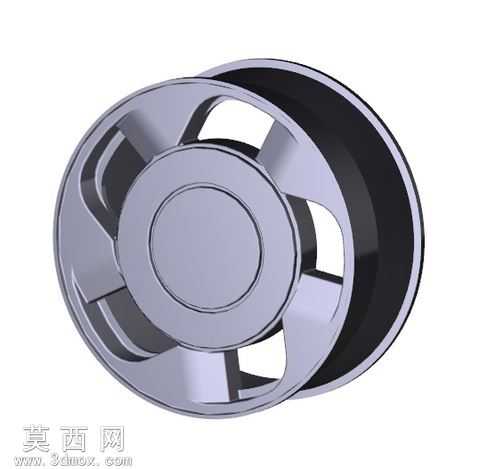

本模型为17英寸规格罗达轨道走行轮组，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循重型机械标准件的尺寸公差规范，对轮体的各部分结构进行了精准还原。建模初始阶段先绘制轮体的中心基准轴与径向基准面，以旋转凸台命令生成轮芯的基础基体，轮芯部分采用同心圆分层结构设计，中心预留轴孔安装位，轴孔周边做了加厚处理以提升装配后的抗扭强度，轮芯表面做了环形凹槽设计，既可以减轻轮体整体自重，也能在装配时为卡簧等紧固件预留安装空间。轮辐部分采用六辐式镂空结构，每一处辐条都做了圆弧过渡处理，避免应力集中问题，辐条与轮缘、轮芯的衔接位置都添加了圆角特征，在保证结构强度的同时优化了视觉质感。轮缘部分采用双凸缘限位结构，适配轨道的卡合需求，轮缘的工作面做了微锥度设计，能够在走行过程中自动修正偏移，减少轮轨之间的硬摩擦损耗。材质渲染阶段，轮体主体采用哑光金属钢材质，调整了金属粗糙度与反射参数，还原重型铸钢件的真实质感，轮缘的摩擦工作面做了轻微的磨砂质感处理，区分加工面与非加工面的视觉差异，镂空辐条的内侧添加了轻微的阴影效果，提升模型的立体层次感。结构设计上充分考虑了实际工况的受力需求，轮体的壁厚经过合理分配，承重区域的壁厚大于非承重区域，在保证整体承载能力的前提下尽可能降低轮体自重，各连接位置的过渡圆角半径经过优化，既不会因为圆角过小导致应力集中，也不会因为圆角过大影响装配兼容性。建模过程中对所有特征进行了参数化关联，后续如果需要调整轮径、辐条数量、轴孔尺寸等参数，只需要修改对应参数即可快速生成新的规格模型，无需重新搭建整体结构。模型完成后进行了干涉检查，确认各部分结构无重叠、无装配冲突，整体结构符合重型轨道走行部件的设计逻辑，可用于机械结构教学、轨道设备方案展示、虚拟装配仿真等场景。
