创意Muvo T20长条直插式MP3播放器建模设计

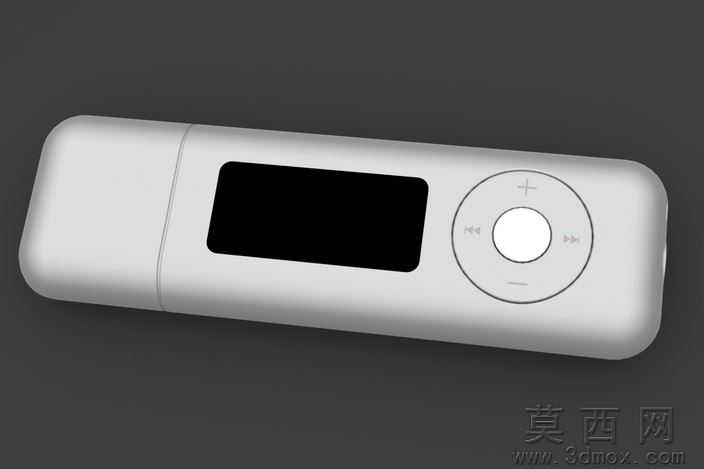

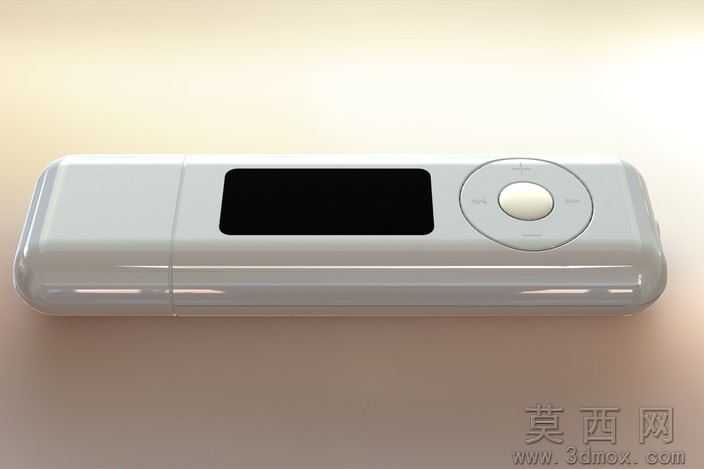

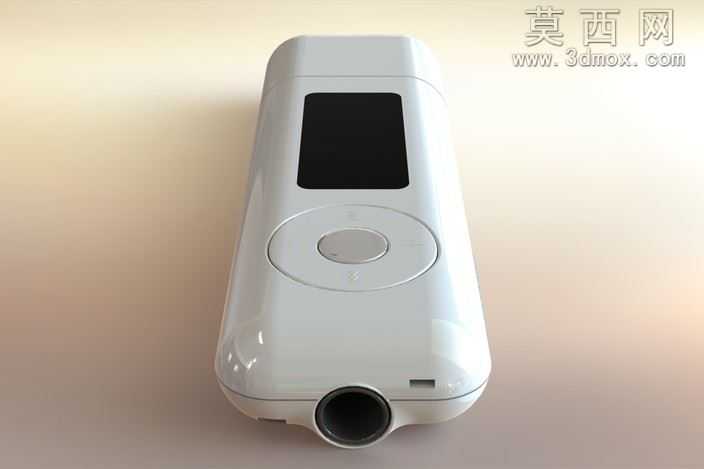

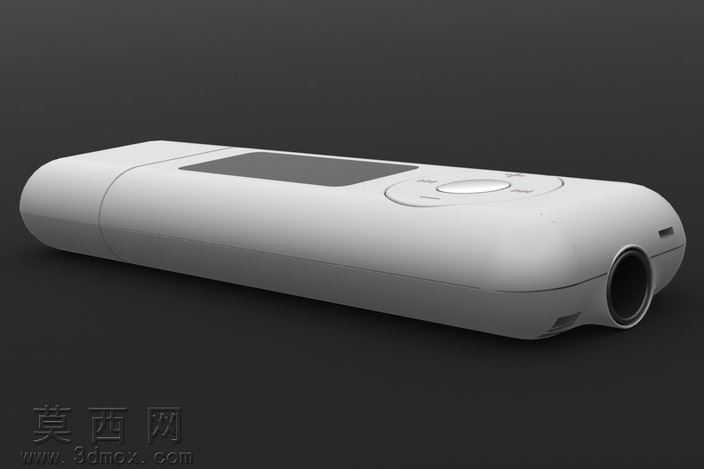

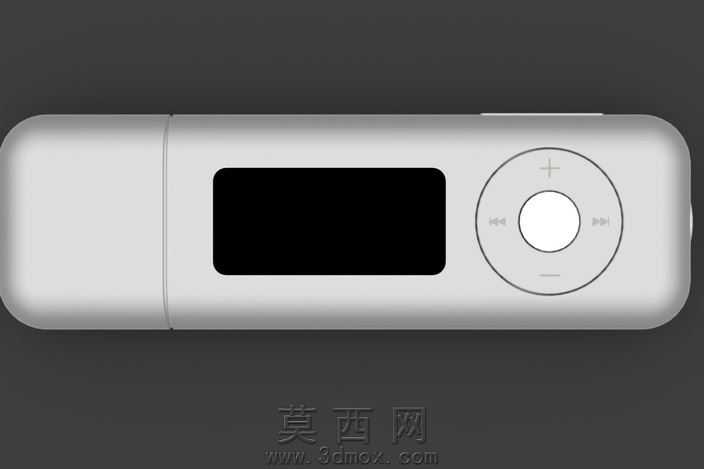

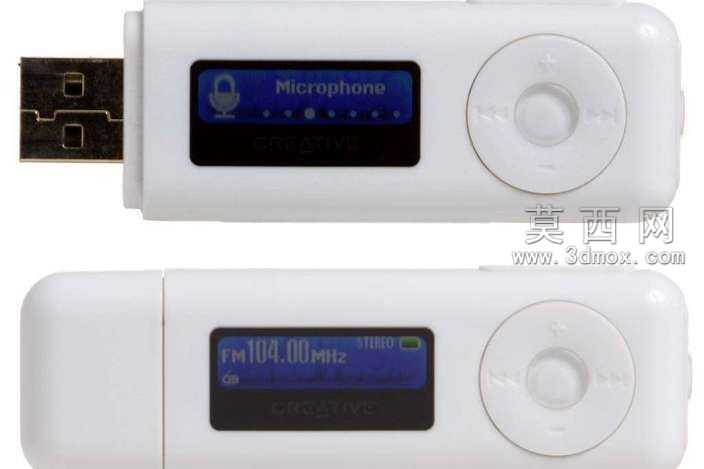

本次三维建模围绕Muvo T20款直插式长条MP3播放器展开，依托SolidWorks平台完成全参数化结构搭建，整体采用一体化长条形圆润造型设计，建模初期先通过草绘勾勒产品的主体轮廓，以连续的样条曲线处理机身四周的圆角过渡，避免生硬棱角带来的廉价感，还原便携数码产品亲肤的握持质感。机身主体分为上下两个装配区段，前段为内置USB直插模块的隐藏式盖帽区域，建模时通过拉伸凸台与抽壳命令预留内部电路与USB接头的容纳空间，配合精准的配合公差设计，保证盖帽与主体的插拔结构顺畅无卡顿；中段为显示与操控核心区域，首先通过曲面切除命令打造嵌入式显示屏的安装槽位，屏幕区域做微凹的沉台设计，模拟真实产品的屏幕贴合结构，避免屏幕突出机身造成的磨损问题。操控区域采用经典圆形五维导航按键布局，建模时先绘制圆形按键基准轮廓，通过旋转凸台打造中间的确认按键，再以环形阵列命令生成四周的音量加减、上下切歌功能按键，按键与机身面板预留0.1mm的装配间隙，还原实体按键的按压活动空间，按键表面做细微的凹陷纹理处理，提升手指触控的辨识度。机身外壳采用哑光奶白色塑料材质，渲染阶段调整材质的粗糙度参数至0.6左右，模拟磨砂PC塑料的漫反射效果，避免高反光带来的塑料廉价感；屏幕区域采用高对比度的黑色哑光玻璃材质，轻微添加10%的反射率模拟屏幕熄屏状态下的深邃质感，按键区域采用与机身同色系但粗糙度稍低的材质，通过细微的材质差异区分操控区域与机身主体，提升视觉层次感。建模过程中严格遵循真实产品的尺寸比例，整体长度控制在普通U盘大小范畴，保证产品便携属性的还原，所有结构拆件均考虑实际生产的注塑脱模可行性，机身外侧的所有转角均做不小于R2的圆角处理，避免注塑生产时出现应力集中问题，内部结构预留锂电池、解码电路板的安装位，可直接用于后续的结构验证与3D打印手板制作。渲染阶段采用深灰色哑光背景布作为展示背景，通过三点布光法打亮产品轮廓，主光源从45度侧上方照射，突出机身的曲面过渡与按键立体感，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方打亮产品边缘，将白色机身与深色背景清晰分离，最终呈现的渲染图完整还原了这款经典入门MP3播放器简约实用的设计特质，整体建模逻辑清晰，参数可编辑性强，可根据需求快速调整配色、按键布局等设计元素，衍生出不同外观版本的同类型便携音频播放产品。
