PS5-3型接线端子结构三维设计

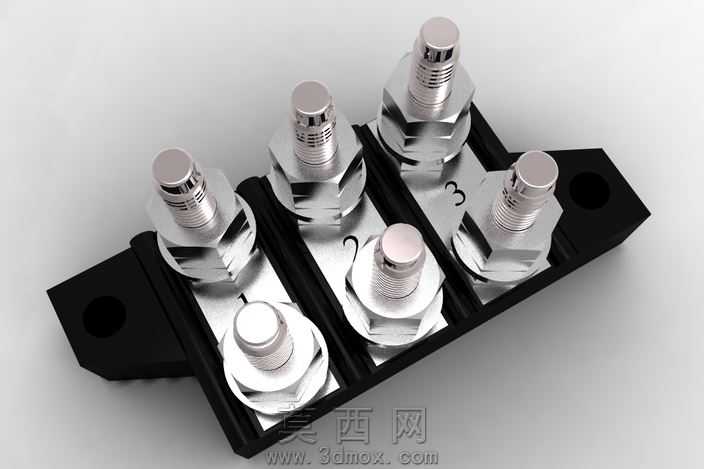

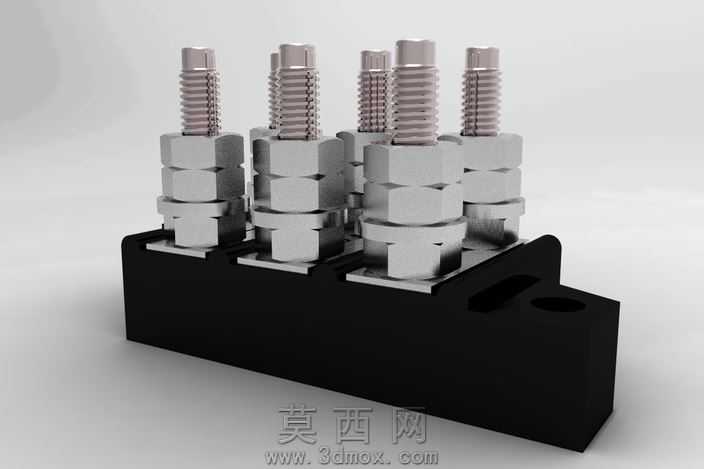

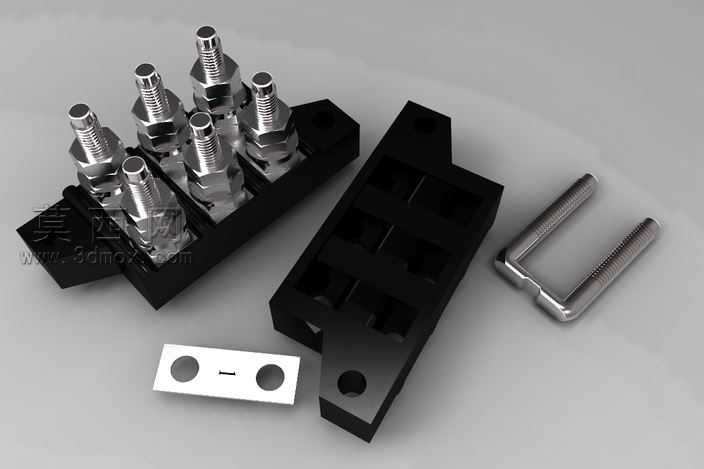

本作品为PS5-3型接线端子的三维建模设计成果，建模过程依托专业三维设计软件完成，全程遵循工业电气连接件的实际生产尺寸规范与装配逻辑，完整还原了该款接线端子的全部结构细节。建模阶段首先梳理产品的组成逻辑，将整体拆分为绝缘基座、接线螺栓组件、锁紧压片、固定卡扣、标识垫片五个独立模块分别构建：绝缘基座采用黑色工程塑料材质，建模时精准还原基座上的接线位卡槽、安装固定孔、定位凸台与卡扣槽结构，对基座表面的脱模斜度、边角圆角做了符合注塑工艺的细节处理，避免出现尖锐直角等不符合实际生产的结构；接线螺栓组件为金属导电部件，建模时还原了螺栓的外螺纹结构、头部拧动槽、螺杆与压片的配合间隙，每一处螺纹牙型都按照标准公制螺纹参数绘制，保证螺栓与基座螺孔的装配匹配度；锁紧压片为U型金属冲压件，建模时还原了冲压弯折的圆角、压接面的防滑纹理结构，确保压片与螺栓、导线的接触结构符合实际压接需求；标识垫片为薄型金属片，建模时还原了垫片上的极性标识凹痕、两端安装定位孔，细节精度控制在0.1mm以内；固定卡扣为金属弹性件，还原了卡扣的弯折角度、弹性臂厚度与卡接凸点结构。材质与渲染阶段，针对不同部件匹配对应材质属性：绝缘基座赋予哑光黑色工程塑料材质，调整表面粗糙度参数模拟注塑件的微哑光质感，添加轻微的塑料表面颗粒纹理提升真实感；金属导电部件分别赋予镀锌钢材与镀镍金属材质，螺栓、卡扣等外露金属件调整金属反射率、高光参数，模拟电镀金属的亮面质感，压接接触面做轻微的磨砂金属处理，还原实际工件的接触面加工特征；标识垫片赋予哑光白钢材质，表面标识做凹陷蚀刻的视觉效果。装配阶段严格按照实际产品的装配顺序完成组件配合，验证了螺栓在基座内的行程范围、卡扣与基座卡槽的配合松紧度、压片随螺栓升降的活动轨迹，确保所有活动部件无结构干涉，整体装配公差符合五金电气配件的行业标准。设计过程中充分考虑接线端子的实际使用场景，在安装孔位、接线空间的尺寸设计上预留了充足的操作余量，既保证了结构的紧凑性，也兼顾了实际接线操作的便利性，模型可直接用于产品结构验证、生产开模参考、电气装配演示等场景。
