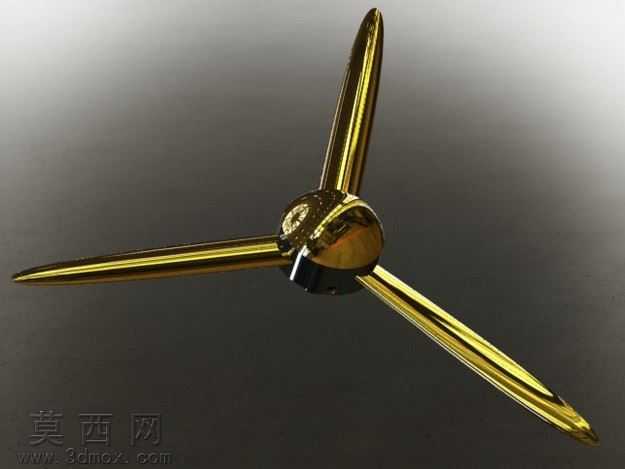

三叶航空螺旋桨结构设计三维作品

本作品为三叶式螺旋桨三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先以桨毂中心为坐标原点建立全局基准坐标系，确定三个桨叶的周向均布角度为120度，保证旋转过程中的动平衡基础。桨毂部分采用流线型球头过渡结构，建模时通过旋转凸台生成主体基座，预留桨叶安装的定位卡槽结构，同时在桨毂底部设计与动力输出轴匹配的连接位，还原实际螺旋桨的装配对接逻辑。桨叶部分是本次建模的核心，采用翼型截面沿展向放样的方式生成实体，从桨根到桨尖的截面弦长逐步收窄，翼型厚度随展长增加逐渐变薄，同时设置合理的扭转角分布，让桨叶不同半径位置的攻角匹配旋转时的线速度差，优化气动效率。建模过程中对桨叶前缘做了圆弧钝化处理，后缘保留适度的锐边结构，还原真实螺旋桨的翼型特征，同时对桨叶与桨毂的连接位置做了平滑圆角过渡，避免应力集中问题。材质渲染阶段，桨叶主体采用哑光浅黄色航空复合材料质感，调整材质的粗糙度参数模拟玻璃钢材质的哑光漫反射效果，桨毂部分采用深灰色金属烤漆材质，添加细微的颗粒质感提升真实度，场景采用柔和的渐变背景布光，主光源从侧上方打亮桨叶的上表面，辅助光源补亮暗部细节，添加柔和的阴影效果突出螺旋桨的立体结构。设计过程中充分考虑了螺旋桨的实际使用需求，三个桨叶的几何参数完全一致，保证旋转时的质量分布均匀，整体结构无冗余特征，既还原了三叶螺旋桨的经典外观，也通过合理的结构设计体现了航空动力部件的设计逻辑，可用于航空原理演示、动力结构教学等场景的展示使用。
